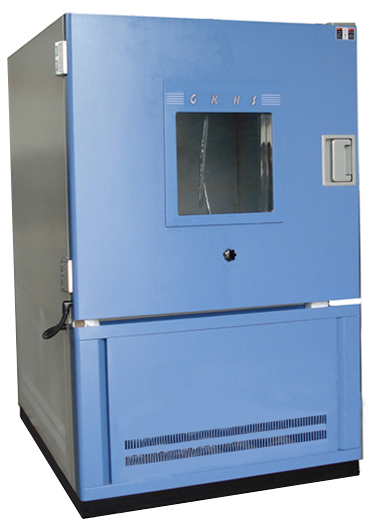

一、砂尘试验箱|防尘试验机|防尘试验箱|沙尘试验箱|沙尘试验机(立式)

二、技术参数
2.1  规格型号

设备名称	型号	工作室尺寸(mm)	主要技术参数：	温湿度范围（℃）	电源
砂 尘 试 验 箱	SC-500	800*800*800	金属筛网标称线径50mm 线间标称间距75mm 滑石粉用量：2~4kg/m3	RT+10 相对湿度：45%~75%	AC380V 3Φ5W 50HZ
	SC-800	800*1000*1000
	SC-010	1000*1000*1000
	SC-015	1000*1500*1000
	SC-020	1200*1800*1200

2.2  内  胆  材  料：    SUS不锈钢板

2.3  外  壳  材  料：    A3钢板喷塑

2.4  试件电源插座(选配，订货时说明)：

2.5  控    制    器：    新一代信杰PLC一体机（触摸键人机界面+PLC） 此控制器具备下述多种任意设定控制功能

                a.  吹尘时间（停、吹）

                b.  振击时间（停、振）

                c.  预设试验时间

                d.  连续/周期模式切换

2.6  试验用尘：   能通过筛孔为75μm，金属丝直径为50μm的方孔筛的干燥滑石粉。

2.7  真  空 系 统（选配，订货时说明）：   配有空气过滤器、真空压力计、流量计、连接管（真空泵客户自配）

三、设计简介

3.1结构设计简介

3.1.1  吹  尘：     采用大口径不锈钢离心风轮外加粉尘搅拌和干燥机构有效吸入粉尘。

3.1.2  振   动：      采用微型偏心轮电机，抖尘更有效。

3.1.3  粉尘清理： 箱体漏斗底部设有粉尘清理出料口，方便粉尘的清理和更换。

3.1.4  观察窗：    明亮、清晰的大观察窗并装有照明灯，更宽视野方便观察箱内粉尘浓度和粉尘量。

3.1.5  立体控制面板： 亚光黑色立体控制面板美观大方，人机界面和各控制开关布置醒目了然，操作简单容易上手。

3.2控制设计简介

3.2.1控制器：采用新一代信杰PLC一体机（触摸键人机界面+PLC）此PLC为信杰公司新一代高集成度的控制器，集人机界面与PLC于一体，系统稳定可靠。背灯液晶显示方式，可同时显示各种信息采用人机对话输入方式，所有操作只需按显示屏上指示的顺序操作即可。

3.2.2控制界面：人机界面的组态控制画面简洁明了，操作简单。

主控画面：  在主控画面中显示各功能按钮和各运行参数显示。

1----定时状态指示

2----吹尘模式状态指示（连续/周期）

3----振动模式状态指示（连续/周期）

4----通电模式状态指示（连续/周期）

5----吹尘开关(F5)

6----振动开关(F6)

7----通电开关(F7)

8----加热开关(F8)

9----吹尘运行状态指示灯

10---振动运行状态指示灯

11---通电运行状态指示灯

12---加热运行状态指示灯

13----吹尘开关状态指示（吹尘关/吹尘开）

14----振动开关状态指示（振动关/振动开）

15----通电开关状态指示（通电关/通电开）

16----加热开关状态指示（加热关/加热开）

17---运行按键（运行/停止，停止状态显示“运行”，运行状态显示“停止”）

18---参数设定按键

19----试验运行状态指示（试验停止/试验运转/试验结束）

20----定时运转时间显示

设定画面：  在设定画面中可设定工作模式、周期时间、定时时间。（只有在停止状态下才可进入设定画面）

3.1   模式设定画面      （按【▽】进入下一页）

      a——设定=0为功能不启效

      b——设定=1为功能启效

3.2   时间设定画面1   （按【▽】进入下一页，按【△】进入上一页）按【SET】键依次设定时间，按数字键设定数值，按【ENT】确认，按【CLR】清楚数值。

3.3  时间设定画面2   （按【▽】进入下一页，按【△】进入上一页）按【SET】键依次设定时间，按数字键设定数值，按【ENT】确认，按【CLR】清楚数值。

3.4  风速设定画面   （按【▽】进入下一页，按【△】进入上一页）

a---按【SET】键设定风速，按数字键修改数值，按【ENT】确认，按【CLR】清除数值。(参数输入：先按之数字在后按之数字后自动左移。例如需设定转速50.00HZ时，按SET键激活风速参数设定窗，再依次按5、0、0、0键后按ENT确认)

b---按【ESC】键返回主控画面.

3.2.3粉尘干燥：   设备设有粉尘干燥加热装置，在控制器控制画面设有加热按键，当试验中发现粉尘有点潮湿时，可打开控制画面中加热按键，启动粉尘加热装置干燥粉尘。待粉尘干燥后即可关闭该按键。干燥过程中不会影响试验过程，有效保证试验箱内的粉尘浓度。确保试验数据的正确。

3.2.4安全保护：   设有动力元件防过载保护、设备缺相和相序保护，当保护动作时控制器有报警画面提示。

四、执行标准

本设备严格按照国家环境试验设备技术规范精工制造，有效模拟砂尘气候环境对产品的适应性试验。具体执行标准和国家环境试验方法标准如下。

1、GB/T 2423.37-06 电工电子产品基本环境试验规程-----砂尘试验方法

2、GB4208-08  IP5、IP6防尘试验
