ZYUT-N850数字式超声波探伤仪

ZYUT-N系列型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估和定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。以下为ZYUT-N850产品图片和参数简介。

（1）发射/接收

（2） 放大/检波

（3） 时基

（4） 信号处理

（5） 曲线

（6） 探伤功能

（7） 显示

（8） 结构/环境

ZYUT-N880数字式超声波探伤仪

ZYUT-N系列型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估和定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。以下为ZYUT-N850产品图片和参数简介。

（1）发射/接收

（2） 放大/检波

（3） 时基

（4） 信号处理

（5） 曲线

（6） 探伤功能

（7） 显示

（8） 结构/环境

ZYUT-800数字式超声波探伤仪

仪器特点

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术。

ZYUT-800（TFT）采用全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定；

高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。

主要技术参数

检测范围：        (0~6000)mm

工作频率：        (0.5~10)MHz

声速范围：        (1000~15000)m/s

动态范围：        ≥32dB

垂直线性误差：≤3%

水平线性误差：≤0.2%

分 辨 力：        >33dB(5P14)

灵敏度余量：    >60dB(深200mmФ2平底孔)

数字抑制：        (0~80)%，不影响线性与增益

电噪声电平：    ≤10%

探头类型：        直探头、斜探头、双晶探头、穿透探头

闸    门：        进波门、失波门；单闸门读数、双闸门读数

报    警：        蜂鸣报警，LED灯报警

电    源：        直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：        263×170×61(mm)

环境温度：        (-10~50)℃

相对湿度：        (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

    具体参数及使用方法，详见说明书

ZYUT-811数字式超声波探伤仪

仪器特点

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术。

ZYUT-811（EL）采用高亮度、宽温、级EL显示屏，可以工作于室外强光下，液晶亮度也可自由设定。

高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上。

主要技术参数

检测范围：           (0~6000)mm

工作频率：           (0.5~10)MHz

声速范围：           (1000~15000)m/s

动态范围：           ≥32dB

垂直线性误差：≤3%

水平线性误差：≤0.2%

分 辨 力：           >36dB(5P14)

灵敏度余量：       >62dB(深200mmФ2平底孔)

数字抑制：           (0~80)%，不影响线性与增益

电噪声电平：       ≤10%

探头类型：           直探头、斜探头、双晶探头、穿透探头

闸    门：           进波门、失波门；单闸门读数、双闸门读数

报    警：           蜂鸣报警，LED灯报警

电    源：           直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：           263×170×61(mm)

环境温度：           (-10~50)℃

相对湿度：           (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

       具体参数及使用方法，详见说明书

ZYUT-813数字式超声波探伤仪

仪器特点

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术。

ZYUT-813（TFT）采用全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定。

主要技术参数

检测范围：           (0~9999)mm

工作频率：           (0.2~20)MHz

声速范围：           (1000~15000)m/s

动态范围：           ≥32dB

垂直线性误差：≤3%

水平线性误差：≤0.2%

分 辨 力：           >36dB(5P14)

灵敏度余量：       >62dB(深200mmФ2平底孔)

数字抑制：           (0~80)%，不影响线性与增益

电噪声电平：       ≤10%

探头类型：           直探头、斜探头、双晶探头、穿透探头

闸    门：           进波门、失波门；单闸门读数、双闸门读数

报    警：           蜂鸣报警，LED灯报警

电    源：           直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：           263×170×61(mm)

环境温度：           (-10~50)℃

相对湿度：           (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

具体参数及使用方法，详见说明书

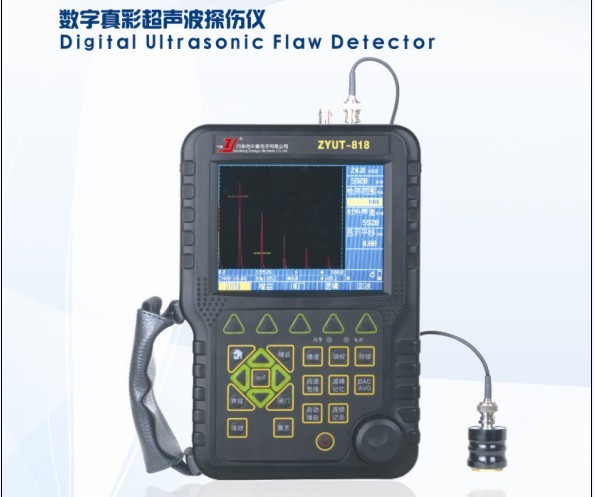

ZYUT-818数字式超声波探伤仪

ZYUT-818是一款便携式、全数字式超声波探伤仪，能够快速便捷、无损伤、地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。ZYUT-818分为ZYUT-818-TFT（TFT全彩型）和ZYUT-818-EL（EL高亮型）两个子型号。ZYUT-818-TFT采用全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定。

主要技术参数

检测范围：           (0~9999)mm

工作频率：           (0.2~20)MHz

声速范围：           (1000~15000)m/s

动态范围：           ≥36dB

垂直线性误差：≤2.5%

水平线性误差：≤0.1%

分 辨 力：           >40dB(5P14)

灵敏度余量：       >65dB(深200mmФ2平底孔)

数字抑制：           (0~80)%，不影响线性与增益

电噪声电平：       ≤8%

探头类型：           直探头、斜探头、双晶探头、穿透探头

闸    门：           进波门、失波门；单闸门读数、双闸门读数

报    警：           蜂鸣报警，LED灯报警

电    源：           直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：           263×170×61(mm)

环境温度：           (-10~50)℃

相对湿度：           (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

     具体参数及使用方法，详见说明书

ZYUT-818EL数字式超声波探伤仪

仪器特点

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术。

ZYUT-818EL分为ZYUT-818-TFT（TFT全彩型）和ZYUT-818-EL（EL高亮型）两个子型号。ZYUT-818TFT采用全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定；ZYUT-818EL采用高亮度、宽温、级EL显示屏，可以工作于室外强光下，液晶亮度也可自由设定。

主要技术参数

检测范围：           (0~9999)mm

工作频率：           (0.2~20)MHz

声速范围：           (1000~15000)m/s

动态范围：           ≥36dB

垂直线性误差：≤2.5%

水平线性误差：≤0.1%

分 辨 力：           >40dB(5P14)

灵敏度余量：       >65dB(深200mmФ2平底孔)

数字抑制：           (0~80)%，不影响线性与增益

电噪声电平：       ≤8%

探头类型：           直探头、斜探头、双晶探头、穿透探头

闸    门：           进波门、失波门；单闸门读数、双闸门读数

报    警：           蜂鸣报警，LED灯报警

电    源：           直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：           263×170×61(mm)

环境温度：           (-10~50)℃

相对湿度：           (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

       具体参数及使用方法，详见说明书

数字真彩超声波探伤仪

Digital Ultrasonic Flaw Detector

发射脉冲

●脉冲幅度：低（300伏）、中（500伏）、高（700伏）分级选择，适用探头范围广

●脉冲宽度：在（0.1~0.5）μs范围内连续调节，以匹配不同频率的探头

●探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

●工作方式：直探头、斜探头、双晶探头、穿透探伤

  Pulse

●  Pulse Energy: selectable among Low, Medium and High.

●  Pulse Width: adjustable from 0.1μs to 0.5μs

●  Damping: selectable among  100Ω、200Ω、and 400Ω for optimum probe performance

●  Test Modes: straight, angle, dual and thru-transmission

ZYUT系列超声波探伤仪PC机数据处理软件DataPro

   本软件是数字超声波探伤仪的通讯软件。软件运行在MS windows系统下，可以通过USB通讯接口与仪器连接，读取仪器内存储的波形和参数，并给出直观的显示图形；可以将波形和数据存入数据库，并可随时调出或删除数据库中保存的测量数据；可以将数据输出到与计算机相连的打印机。软件的主界面如下

DataPro of ZYUT series ultrasonic flaw detector

DataPro of ZYUT series ultrasonic flaw detector. The DataPro is Communication Software of digital ultrasonic flaw detector. Under the MS windows system, we can see the waveform and parameter on the computer thought USB, and put them into database which can easy to read,change, and save, then print it. The main interface for the software is as follow:

各按钮的功能描述                              Function of button

[保存]：将当前组数据存入数据库          Store: Save the current data to the database

[清除]：清除当前数据缓存里的所有数据    Cancel: cancel the current data

[调出]：从数据库中调出存储的数据，或    Read: read the data from database

删除测量数据

     []：仪器内存储的数据            Download: download the data

     [打印]：将当前显示的数据输出到与计算    Print: print the current data

机相连的打印机

     [帮助]：获得本软件的相关帮助信息        Help: get the help information

     [连接，断开]：建立/断开与仪器的USB     Connect/ disconnect:  Connect/ disconnect

                  连接                                            with USB

     [屏幕捕捉]：将仪器正在显示的画面传到    Screen Capture：Capture the sceen

PC机。

     ZYUT配置情况：      ZYUT Standard Configuration

序号No.                  名称 Item             数量Quantity

1                         仪器主机               1台

                          Main Body

2                          直探头                1只

                      Straight beam probe

3                          斜探头                1只

                         Angle Probe

4                      探头连接线缆（Q9─Q9）   1条

                      Machine-probe Cable(Q9─Q9)

5                        电池模块                1只

                        Battery Module

6                      电源适配器（充电器）      1只

                       Power Adapter(Charger)

7                          支撑柱                2只

                        Support Pillar

8                        随机资料                1份

                        Instrument Case

9                         仪器箱                 1只

                      Operating Manual in English

10                      数据处理软件光盘         1张

                     Datapro Software for ZYUT series Instrument

11                      USB通讯线缆             1条

                         USB Cable

数字真彩超声波探伤仪

Digitial Ultrasonic Flaw Detector

                    发射/接收

●发射电压：200V/400V                 ●Pulse Energy:200V/400V

●脉冲宽度：40~400ns                  ●Pulse Width:40~400ns

●采样频率：100MHz（）           ●Sampling:100MHz

●脉冲重复频率：60Hz~1.2KHz           ●Pulse repetition frequency:60Hz~1.2KHz

●阻抗匹配：50Ω/100Ω/200Ω/500Ω     ●Damping: selectable among 50Ω/100Ω/200Ω/500Ωfor optimum
                                        probe performance

     ●工作模式：自发自收/单发单收/穿透     ●Test Modes: include Pulse echo, dual and thru-transmission

      ● 分辨力：≥42db（5N14）             ●Resolution: ≥42db（5N14）

      ●平均电噪声：≤12%
