基本信息

产品分类

光学仪器


商机类型

[代理]

产品型号

CST-50

产    地

山东 济南

相关参数

符合国际标准GB/T229-2007《金属夏比缺口冲击试验方法》的要求。

曾过次突破国家技术标准达到美标质量要求。

产品用途

该投影仪是冲击试样加工过程必备的检测设备，

检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器。

价    格

面议

详细说明

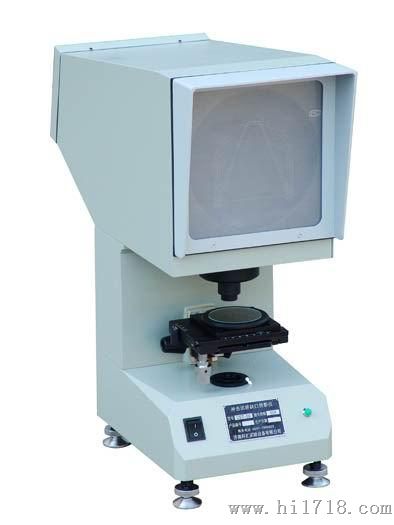

一、铁塔冲击试样缺口投影仪介绍：

    该投影仪是冲击试样加工过程必备的检测设备，

检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器。

符合国际标准GB/T229-2007《金属夏比缺口冲击试验方法》的要求。

曾过次突破国家技术标准达到美标质量要求。

    二、铁塔冲击试样缺口投影仪光学原理：

    由于试样V型缺口要求严格，

（试样缺口深2mm，呈45度角试样缺口要R0.25±0.025mm），

特别是R0.25mm缺口的微小变化（其公差只有0.25mm），都会引起试验结果的陡跳，

尤其是在试验的临界值时会引起产品或报废或合格两种截然相反的结果。

为了保证加工出的夏比V型缺口合格，缺口的加工质量检验是一个重要的质量控制手段。

本投影仪发出的光线经聚光镜照射到被测物，

再经物镜将被照射物体放大的轮廓投在投影屏幕上。

根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，

再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。

物体经二次放大和二次发射成正像，在投影屏上所看到的图形

与实际试样放置的方向是一致的。

冲击试样V或U型缺口轮廓放大50倍，投射到高清晰度的液晶投影屏上，与标准样板图比对，

以确定被检测的冲击试样缺口加工是否合格。操作简便，检查对比直观，光效率高，

制造技术成熟。该冲击试样缺口投影仪是切实可行并能保证检验质量的方法。
