在锂电池制造领域，隔膜作为关键组件，其质量直接影响电池的安全与性能。其中，隔膜拉伸工艺的精度控制至关重要。瑞士FMS张力传感器，特别是其segFORCE系列多段测力辊，通过创新的张力检测技术，为锂电池隔膜的拉伸、分切及叠片工序提供了高精度的张力控制解决方案，显著提升了隔膜生产的质量与效率。

01 ︳FMS张力传感器的核心技术优势

FMS-segFORCE张力传感器采用多段测量的独特设计，在整根张力辊上分布多段自由旋转的张力轮进行独立测量，每一段都能实时读取张力数值。

这种设计使生产人员能够清晰掌握材料横向张力的分布情况，克服了传统仅在辊筒两端安装单个传感器无法感知整体分布的局限性。

该系列传感器具有测量精度高、稳定性好、坚固耐用、防腐防尘、安装方便等特点，可广泛应用于各种工业环境。即使在材料包角较小、张力测量辊自重大的情况下，FMS张力传感器也能精确测量材料张力。

02 ︳在锂电池隔膜生产中的关键应用场景

隔膜分切过程的张力控制

在隔膜分切过程中，隔膜需要保持稳定的张力。若张力过大，可能导致隔膜拉伸变薄甚至撕裂；张力过小则会使隔膜在分切时跑偏，造成尺寸偏差。

FMS张力传感器安装在分切设备的放卷和收卷端，能实时监测隔膜在分切过程中的张力变化，确保分切刀接触隔膜时材料处于稳定张紧状态，保证分切边缘整齐度，减少因张力不稳导致的隔膜损耗。

悬臂式安装的专用测量

针对窄幅尺寸隔膜的生产，FMS设计了悬臂式安装的张力测量辊，可实时监测隔膜在生产线上的张力情况。通过测量隔膜与辊子接触时产生的张力，操作人员可以及时了解张力变化，并调节生产参数如涂覆速度、干燥温度、卷绕张力等，确保隔膜张力处于适当范围内。

电芯叠片工艺中的张力控制

在电芯叠片工艺中，隔膜的张力稳定性至关重要。若隔膜张力不均，叠合时可能出现褶皱或拉伸过度，导致正负极片之间的绝缘距离不一致，增加电芯短路风险。

FMS张力传感器安装在隔膜放卷机构和叠片平台之间，能实时感知隔膜张力波动，通过控制系统及时调整放卷速度，保证隔膜以稳定张力输送。

最新的隔膜张力控制方法通过设定隔膜张力机构的第一张力和第二张力，实现隔膜变张力控制。当隔膜对辊机构从起始位置运动到第一中间位置时，控制最大阻尼张力为较大的第一张力；当从第一中间位置运动到终点位置时，控制为较小的第二张力。这种变张力控制策略使隔膜缓存机构与叠片台之间的隔膜长度能被及时精确回收与释放，保证叠片过程中隔膜平整无褶皱。

03 ︳应对超薄隔膜生产的控制策略

随着锂电池隔膜向更薄、更强的方向发展（目前已量产4-5μm厚度的隔膜），对张力控制的精度要求越来越高。

FMS张力传感器与先进的隔膜生产工艺（如湿法双向同步拉伸工艺）相结合，通过精确控制拉伸过程中的张力，确保隔膜上的微孔成形规则，孔径大小均匀，从而提升锂电池的能量密度和稳定性。

这种精密张力控制对于打破传统技术瓶颈具有重要意义，使隔膜在厚度、强度与离子通透性之间实现最佳平衡，推动了锂电池整体性能的提升。

总结与展望

FMS张力传感器通过精准捕捉锂电池隔膜生产过程中张力的细微变化，为设备的动态调节提供可靠依据，从多个环节保障了锂电池生产的稳定性和产品质量。

随着锂电池技术向更高能量密度、更高安全性的方向发展，精密张力控制技术的重要性将愈发凸显，FMS张力传感器在这一领域的应用前景十分广阔。

未来，随着叠片设备缓存张紧方法和全伺服张力控制解决方案的进一步发展，FMS张力传感器将继续在提升锂电池制造工艺水平方面发挥关键作用。

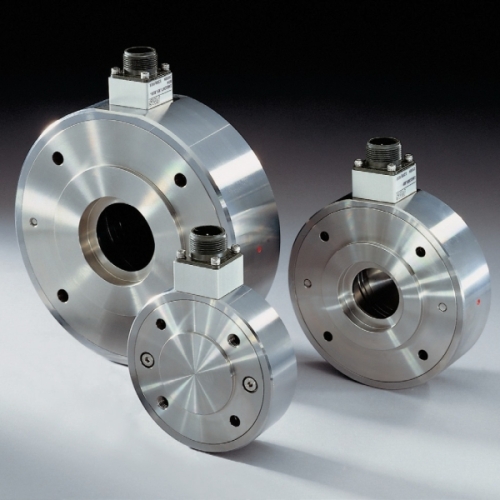

FMS LMGZ.D双量程测力轴承传感器LMGZ202.D.RF.H15
