冷知识 | 高低温箱为何不能放满样品测试?

发布时间:2023/4/5 16:49:00

冷知识 | 高低温箱为何不能放满样品测试?

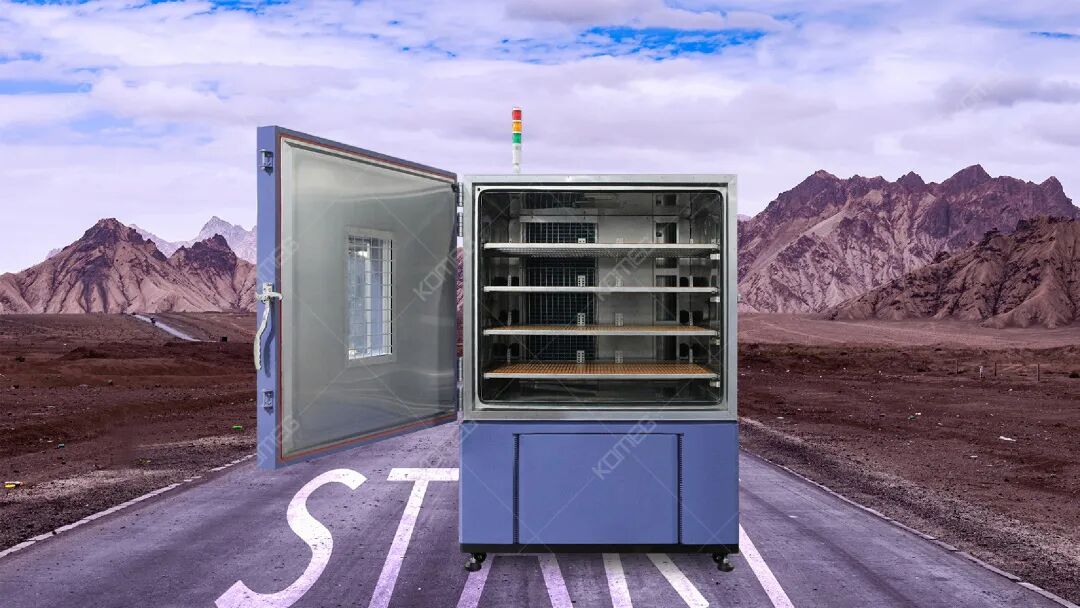

高低温试验箱适用于工业产品高低温可靠性试验。在高温、低温循环变化的情况下,检验电子电工、汽车摩托车、航空航天、船舶武器、科研单位等相关产品的零部件和材料的各项性能指标


大家在咨询实验项目时,相信经常会被问到[请问您的测试样品有多大],其实这个问题的目的,就是为了清楚了解试验箱型号能不能满足被测试样品的摆放需求

根据相关标准,高低温试验箱的箱内容积至少应是被测试产品外廓体积的3~5倍,高低温试验箱做实验不可以装满样品的原因主要有以下三个:



01 气流与样品间热交换影响



被测样品放入箱体后,通道会变容,从而导致气流速度增加,加速气流与被测产品之间的热交换。这与环境条件的再现不一致,因为相关标准规定试验箱内试验样品周围的空气流速不应超过1.7m/s,以防止试验样品和周围气氛不符合实际的热传导。在空载时试验箱内平均风速为0.6-0.8m/s,不超过大概1m/s

如果满足上述要求规定的空间和面积比,流场风速可能会增加50%-100%左右,平均极限风速不超过1.7m/s,满足标准规定的要求。如果在试验中不受限制地增加被测样品的体积或迎风截面积,实际试验时气流风速会增加到超过试验标准规定的极限风速,其试验结果的有效性将受到怀疑。



02 样品周围环境参数均匀性影响



工作室内环境参数的精度指标是在空载状态下检测的结果。一旦放入被测产品,会影响试验箱工作室内环境参数的均匀性。被测产品占用的空间越大,影响就越严重。

实验数据显示,流场迎风面与背风面的温差可达3℃~8℃,严重时可达10℃以上。因此,必须尽可能满足标准中规定的要求,以确保被测产品周围环境参数的均匀性。



03 箱壁/附近与流场中心温差影响



根据导热原理,箱壁附近的气流温度一般与流场中心温度相差2℃~3℃,在高低温上下限时,也可达5℃。箱壁温度与箱壁附近流场温度又相差2-3℃,取决于箱壁的结构和材料,试验温度与外界大气环境的差异越大,上述温差也越大,因此,与箱壁100-150mm之间的空间是不可利用的。



那高低温试验箱怎么摆放样品才算正确?


首先,测试产品(零件、部件、部件或整机)应摆放在高低温试验箱内的中间处,不可遮盖上面的风道,也不能直接放在箱体表面,要根据样品的大小、形状、体重及数量,来调节样品之间的摆放距离。


为确保产品周围的气氛符合测试规范中的环境测试条件,产品的体积(W×D×H)不要超过试验箱内有效工作空间(20%~35%),建议在测试中发热产品不超过10%。所测产品的迎风截面积不应大于截面上试验箱总面积(35%~50%),同时,所测试产品至少要离箱壁左右两边有100~150mm距离

如需外接电源则要将线统一接到测试孔的旁边,切记不能让线缠绕在设备内,尤其注意不能有破损或其他危险的因素存在。



Ps: 产品之间不要放置太过密集,若产品是液体、浓液,则一定要用容器装好再放入箱内;橡胶类产品需要用盘子垫着;如果是易挥发、易燃易爆或是有自燃点的产品,温度切记不能设置太高,也不能让液体洒出来,还有一些小的零部件产品需提前准备合适的托盘。




所以,大家在测试过程中,满足标准要求的情况下,可以根据上面的内容来对高低温试验箱试验样品进行正确摆放,预留主要样品的测试空间,这样才能获取更准确的测试数据,有利于产品的研发和改善。

如果需要做的样品数量多,而测试设备又不够的情况下,只能分批次进行测试,这样才可以得到更加准确的测试数据。
