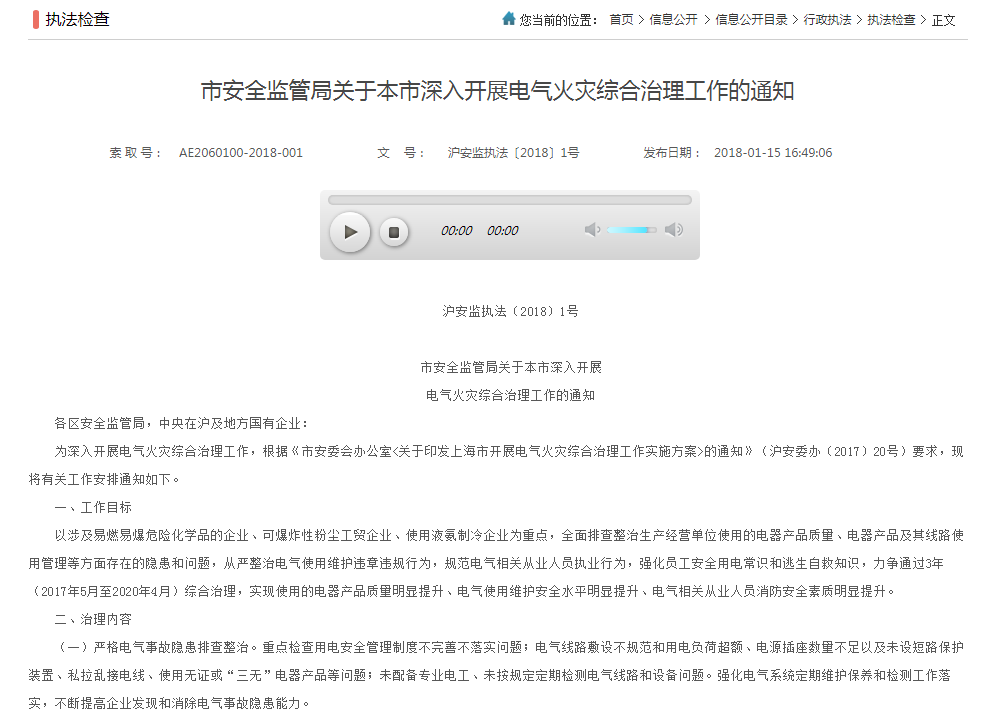

安科瑞响应上海市安全监管局关于本市深入开展电气火灾综合治理工作的通知推出安全用电云平台
发布时间:2019/2/23 14:46:00安科瑞产品介绍
1.平台结构
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/13453677.png)
2.平台主要功能
实时监控
24小时监视各探测点的剩余电流、温度、电压、电流、状态等信息;
历史记录
所有告警信息及远程控制均被记录入日志,并可供用户方便查询;
数据分析
针对采集的数据进行各种模型分析,为客户消除安全隐患;
报警提醒
当平台收到报警或故障信息时,平台将以各种方式推送和企业管理人员,提醒关注故障状况,并采取相应的措施消除隐患;
权限管理
给不同的操作人员分配不同的权限,从而提高系统整体安全性;
远程控制
具备权限的管理人员可以远程设定探测器的各种参数值,或者对监控设备进行分闸、合闸、复位等操作,方便管理,同时提高工作效率。
2.1.平台
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/13453936.jpg)
平台显示快速工作台、本月隐患和故障统计以及项目信息地图导航, 快速工作台显示当前需要处理的任务及报警消息,提高处理速度;地图导航支持在电子地图上显示监控项目的分布情况,并在项目图标上显示客户和联系人信息,点击图标可进入项目详细信息。
2.2.实时监控
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134541tv.jpg)
实时监控可以查看项目名称下的设备信息和探测器信息,探测器详细信息包括项目名称、所属设备、剩余电流、温度、三相电压电流、DI、DO等实时状态信息。同时具备权限的管理人员还可以对监控单元进行远程复位、分合闸等操作。
2.3.隐患管理
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134544j5.jpg)
隐患管理包括隐患巡查、隐患处理、隐患记录、隐患提醒、工单处理和隐患批量处理等功能:
2.4.数据汇总
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/1345475d.png)
数据汇总菜单栏主要对平台监测到的所有隐患和遥控记录进行汇总展示,隐患记录可以选择曲线或者表格形式。
2.5.系统设置
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134549z7.png)
平台通过对用户类型实施分级管理以实现更高的信息安全,具备相应权限的用户可以对项目信息、设备信息、探测器信息等随时修改更新。
3.客户端运行条件
1) 客户端运行设备:
台式电脑(WindowsXP以上),安卓系统移动设备(android 4.0及以上版本)
2) 客户端运行环境:
Windows系统下使用谷歌、火狐、搜狗、360(极速模式)等浏览器访问。
4.主要技术指标
数据上传频率:2分钟
通信方式:RS485、2G/3G/4G
并发访问量:>=10000
历史数据存储:>=3年
5.平台配置(推荐)
5.1 平台服务器:建议按照我方提供配置标准购买,或者客户自己租用阿里云资源。硬件配置:(如申请阿里云可忽略)
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134552es.jpg)
5.2 现场硬件配置
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134554k9.jpg)
注:以上配置为针对1个回路选型,其中剩余电流互感器应根据现场回路电流大小选择,根据实际三选一。
5.3 产品介绍
剩余电流监控探测器
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134557cj.png)
剩余电流互感器
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/134559zq.png)
温度传感器
![](http://www.jsacrel-znjz.com/dxal/common/upload/2017/09/21/13462le.png)
温度传感器为—热敏电阻NTC,它提供0℃~120℃的温度监控基准,可以用来监测线缆或配电箱体的温度,提供温度保护。
6.业务模式
6.1安科瑞智慧用电监控预警平台+数据托管方式
安科瑞协助、指导用户完成硬件设备(包括电气火灾探测器、剩余电流互感器、温度传感器、无线模块等)的安装和调试,用户将数据上传至安科瑞智慧用电监控预警平台,委托安科瑞管理,无需支付软件平台费用,只需根据接入的设备数量向安科瑞支付服务费。
6.2用户自建平台
平台建在用户监控室内,硬件客户可以按照我方提供配置标准自己采购或者申请阿里云服务器。安科瑞协助、指导客户完成平台的建设和运管队伍的培训,如果客户没有技术力量维护,也可以选择每年向安科瑞支持一定的服务费用
作者简介:黄艳秋,女,本科,江苏安科瑞电器制造有限公司,技术工程师,主要研究方向为智能电力监控与电能管理系统
