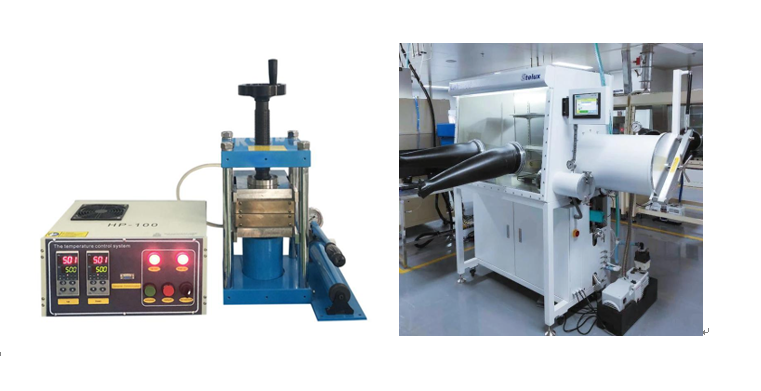

热压机构成

·上下平板热压系统

·压力控制系统

·水冷系统

上下平板热压系统

·可放入样品的最大尺寸：长*宽*高=135*135*40mm；

·上下加热平台在冷态下的平面度为0.02mm（在100*100mm范围内）

·两块135mm*135mm加热平台，采用耐热模具钢制成，最高可承受温度为500℃（＜30min）；

·3600W的加热管安装在加热平台的内部，以达到快速加热的效果；

·两个精密的温控系统可设置30段升降温程序，控温精度为±5℃，500度恒温时的温度波动±3℃，分别独立控制两个加热平台。

·温控系统采用PID方式进行温度调节，并带有过热和断偶保护。最高工作温度为500℃（＜30min）

·连续工作温度为450℃

·推荐升温速率：5℃/min

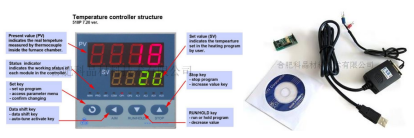

可选购软件和PC接口安装在控温仪表上，可将温度程序和温度曲线导入到电脑中。

压力控制系统

·手动油压机

·油缸直径：φ79mm；

·油缸行程：30mm；

·最大工作压力和压强：24T同时样品实际承受压强值≤100Mpa；

·手动加压，标配机械压力表显示压力，可选配数显压力表显示压力

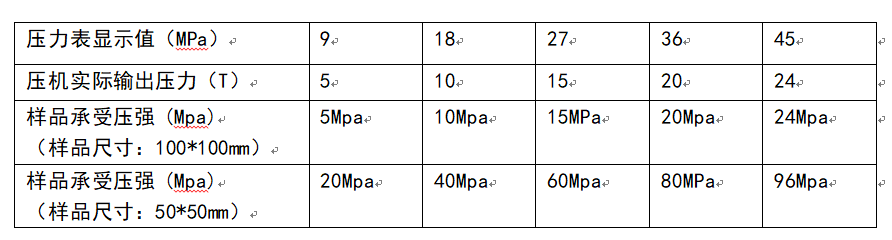

·压力表显示值、压机实际输出压力和样品实际承受压强对照表如下

·对照表中压力表显示值和压机实际输出压力是实测数据，如果需要其它压力值，可以参考本公司推算的公式：

·压机实际输出压力(T)=压力表显示值(MPa)* 系数 0.55

·样品承受压强请根据不同样品尺寸，根据压强=压力/面积公式进行计算得到；

·在不超过机器最大工作压力24T的前提下，样品实际承受压强值必须≤100 Mpa，否则容易损坏机器的上下压板。

水冷部分

·两个冷却板分别设置在上下加热板上，外部为Φ12mm水管连接件，该设计可实现对热压平板的快速冷却；

·可选购本公司循环水冷机KJ-5000进行水循环冷却。

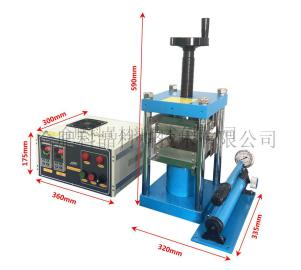

外形尺寸

温控系统外形尺寸：360（长）x 300（宽） x 175（高） mm

压力机外形尺寸：320（长） x 335（宽） x 590（高） mm

总机电源

AC 220V  50/60HZ

功率

3.7KW

重量

73KG

质保

一年保修，终身技术支持

使用注意事项

·不可过压过温使用，最高温度为500℃，最大工作压力≤24T同时样品最大承受压强≤100Mpa；

·加热前请务必通上水冷，防止损坏压力机，使用前请检查水冷机的水位情况。

·在升温过程中，压力会随着温度上升而上升，故请确定好开始试压到的压力，防止压力上升后超过上限值。

·现场请留有工作人员，防止过压后能及时泄压。

·定期在各滑动部分和运动部分加少量润滑油（30＃机油）。

·机器在较长时间没有使用时，使用前须拧开放油阀，摇动摇杆数次使系统充满油后再进行工作，使压力加到额定数值。

·当压力升到所需压力时，由于单向阀关闭时的滞后影响使压力表会略掉压，这不是设备的故障，可以手动补一点压力达到额定数值以保持压力的恒定。（此情况只适合于不加热的状态下，加热状态下压力会随着温度的上升而上升）

·如机器长期不使用，请将压力机打到2-3Mpa（保证在常温下），并拧紧放油阀以及注油阀的螺钉。

·保持整个机器的清洁。防止粉尘，最好将机器放在一个无粉尘的环境中工作。

供电

电源

单相AC 220V±10%,频率50/60HZ,功率3.7KW

客户提供

新国标插线板

需准备一个单相电压AC 220V 50HZ，最大电流10A的插线板

客户提供

接地

电阻小于4Ω的接地线

客户提供

气源

请准备一瓶40升的工作气体气瓶口请配套相应的减压阀

客户提供

水冷设备

设备工作时需要接通水冷降温，需要一台水冷机

客户选配
