DB-100型纵向撕裂保护开关使用说明

概述

DB型纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。

由于本机性能可靠，防护等级高，完全适合在较恶劣的环境中工作，已广泛应用在冶金、电力、煤炭、化工、港口及水泥等行业。

结构与原理

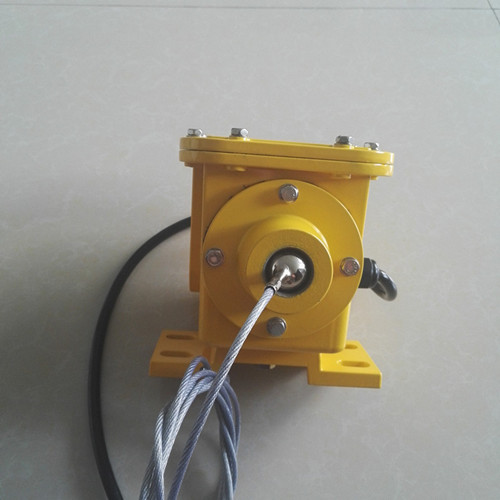

本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为两组开关体，纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。运行时，当有尖锐物料穿透胶带后，挤压感知体—钢丝绳，钢丝绳受力后拉动两端开关体内的滑块，使其移位而启动微动开关，输出停机信号。故障排除后，将滑块放回原位，输送机可重新启动。

技术参数

1.无腐蚀金属或破坏绝缘的气体环境中

2.环境温度 -20℃～60℃

3.相对湿度 ≤95%

4.动作力 70～110N

5.防护等级 IP65

6.输出接点 两常开两常闭两组接点

7.接点容量 AC380V 3A

8.绝缘电阻 100MΩ

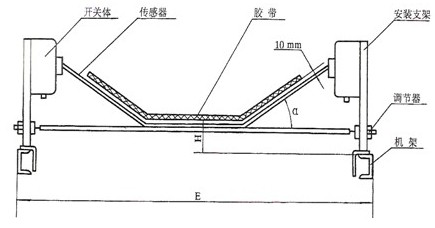

安装与接线

1.将安装支架焊在机架上，开关体固定在支架上；

2.保持钢丝绳与胶带距离为10mm；

3.调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。

4.接线：打开上盖，按图二标识接线，接线后盖好上盖。注意上盖和接线口的密封。

定货须知

定货时应提供带宽及槽角。
