洁净工作台BBS-DDC使用说明书
洁净工作台是造就局部高洁净度空气环境的设备，气流为水平、垂直层流两种形式。它广泛应用于半导体工业，精密仪器、仪表、电子元件、光学仪器、化工、冶炼提纯、磁性材料、微生物研究、医药卫生、科研等部门。对提高产品成品率、精密度、稳定性、可靠性有显著作用。

-------衷心希望我们的产品能为您的工作带来的帮助。

为了使您对洁净工作台有更多的了解，使用前请您务必认真仔细阅读说明书。本说明书的内容对您安全、正确的使用本机器非常重要！

1. 适用范围

洁净工作台是造就局部高洁净度空气环境的设备，气流为水平、垂直层流两种形式。它广泛应用于半导体工业，精密仪器、仪表、电子元件、光学仪器、化工、冶炼提纯、磁性材料、微生物研究、医药卫生、科研等部门。对提高产品成品率、精密度、稳定性、可靠性有显著作用。

工作环境：(1) 仅适用于室内；

         (2) 环境温度：15℃～35℃；

         (3) 相对湿度：≤75%；

         (4) 大气压力范围：70 kPa～106 kPa；

1. 技术参数

本产品属于垂直层流洁净工作台，基本技术参数如下：

注：本公司保留对产品的设计更改权，产品如有设计更改，恕不另行通知。

2. 性能指标

2.1 振动幅值

    频率10Hz和10kHz之间的振动净振幅不超过5μm（rms）。

2.2 照度

    平均照度不小于650 lx，每个照度实测值不小于 430 lx。

2.3 电器性能

耐压：电压值5s内上升至1390V交流电压时，保持5s不击穿。

    接地电阻≤0.1?。

3. 产品特点

3.1 机械式玻璃门控制

前玻璃门窗为恒力弹簧控制，玻璃门窗可平稳停靠范围内任意高度位置，使停电时亦可控制玻璃门上下取出操作区内试验品或仪器等特点。

3.2 结构

3.2.1 箱体部分采用1.5mm厚的冷轧钢板且表面静电喷涂，增强了结构强度，整个装置更加稳重。

3.2.2 工作区台面为不锈钢材质，美观耐腐蚀。

3.2.3 支架由金属组成，表面静电喷涂。

3.2.4 控制面板采用触摸式开关，使机器外形美观，易于操作。

1. 控制面板、2. 电源插座；保险管座、3. 紫外灯、4. 日光灯、5. 铜标牌、6. 玻璃门、7. 门把手、8. 台面板、9. 底座

1.1 前玻璃门驱动系统

前玻璃门驱动系统由恒力弹簧、前玻璃门等组成。

1.2 空气过滤系统

空气过滤系统是保证本设备性能最主要的系统。它由风机、空气过滤器组成。空气过滤系统最主要的功能是不断地使洁净空气进入操作区，保证操作区内的气流流速、操作区内的洁净度达到标准要求。

1.3 紫外光源

紫外灯管位于操作区内侧，保证紫外光可以充分照射到操作区内所有空间充分消毒。

1.4 照明光源

照明使用直管型节能荧光灯，保证操作区内的平均照明度符合标准要求。

1.5 控制面板

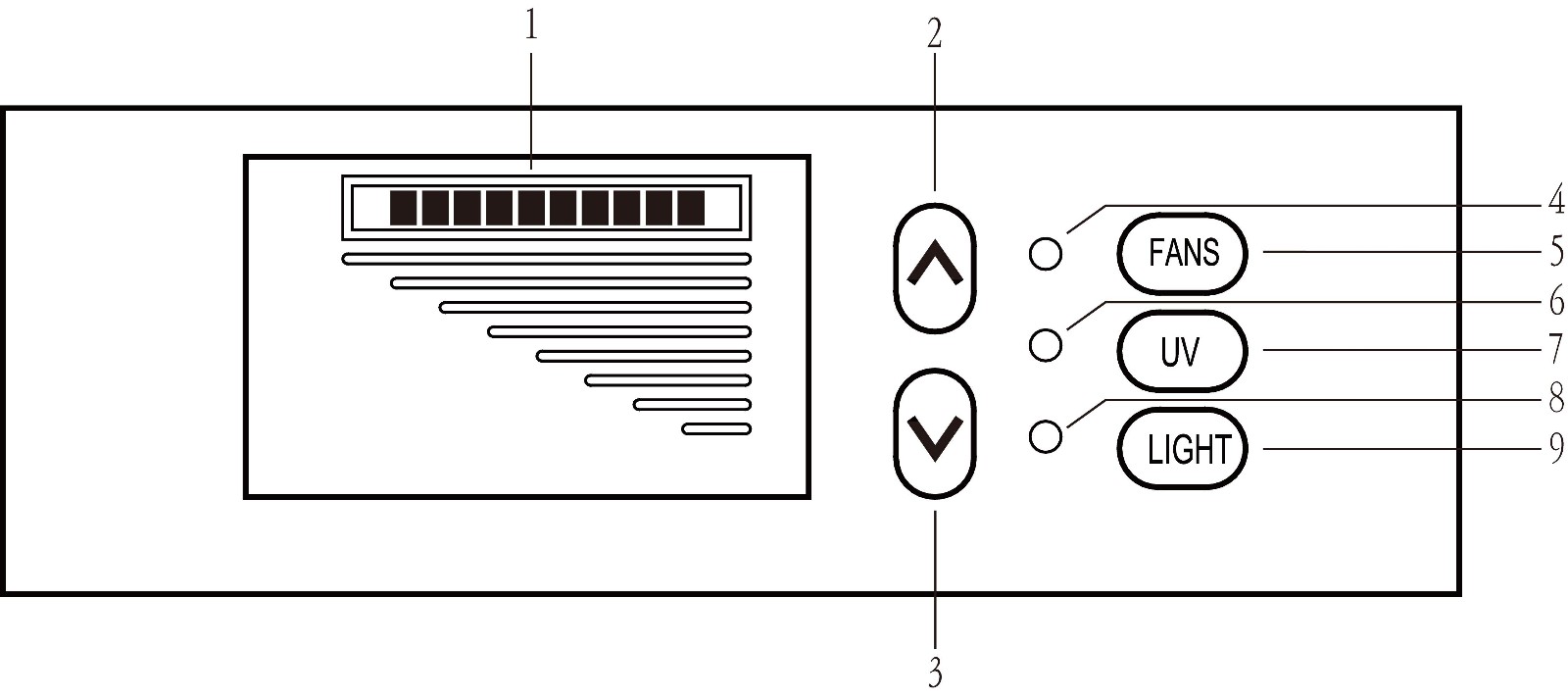

1. 档位显示、2.风量增大键、3. 风量减小键、4. 风机指示灯、5. 风机开关键（FANS）、6. 杀菌指示灯、7. 杀菌键（UV）、8.照明指示灯、9. 照明键（LIGHT）

1.1.1 档位显示

通过档位显示可以了解设备的工作时风速档位情况。

1.1.2 轻触按键

设备的操作是通过轻触按键的操作进行。

照明键（LIGHT）：照明灯的控制键。每按，照明灯管的状态和控制面板上照明指示灯指示状态改变，即由亮变灭，或由灭变亮。（当杀菌键开启时此键无效）

杀菌键（UV）：紫外线灯的控制键。每按，紫外线灯管的状态和控制面板上杀菌指示灯的指示状态改变，既由亮变灭，或由灭变亮。（当照明键或风机控制键开启时此键无效）

风机控制键（FANS）：是风机工作状态的控制键。每按，工作状态和控制面板上风机指示灯的指示状态改变。（当杀菌键开启时此键无效）

风量控制键（“∧” “∨”）：风机运行时，点动“∧”键时，风量增大；点动“∨”键时，风量减小。

1.1 熔断器（保险管）

本设备配备有总电源熔断器（保险管）和零线熔断器（保险管），位于箱体侧面电源线出口旁边，熔断器（保险管）标签对应相应的规格型号，参见9.2。

2. 安装及使用说明

2.1 安装

a、 除去所有包装组件；

b、 检查主机外表面是否有划伤、变形或异物；

c、 对照说明书中的装箱单仔细清点附件及资料；

d、 将整个设备移动到最终放置地点尽可能近且便于安装的场地；

支架部分在运输的时候直接安装完成或散放于洁净工作台的后部，在安装之前应将它取出；在搬运洁净工作台的时候严禁底部朝上、严禁将其倾倒放置或拆卸。

a、 底座部分组装

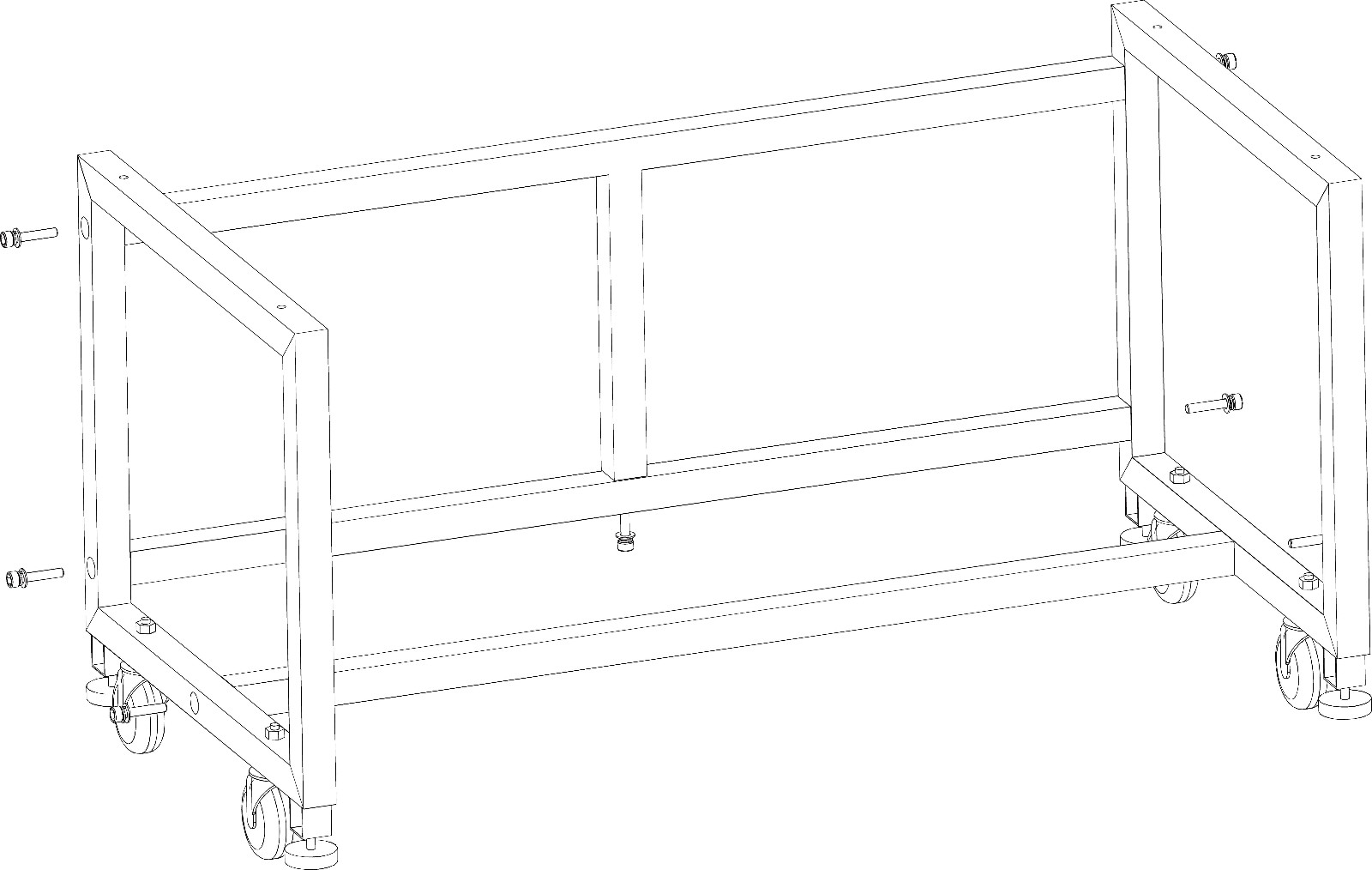

参照图4组装底座部分。

 取出附件中M10×50内六角圆柱头螺钉、平垫圈 10、弹簧垫圈 10，参照图4组装底座，要求紧固牢固。

a、 连接主机与底座

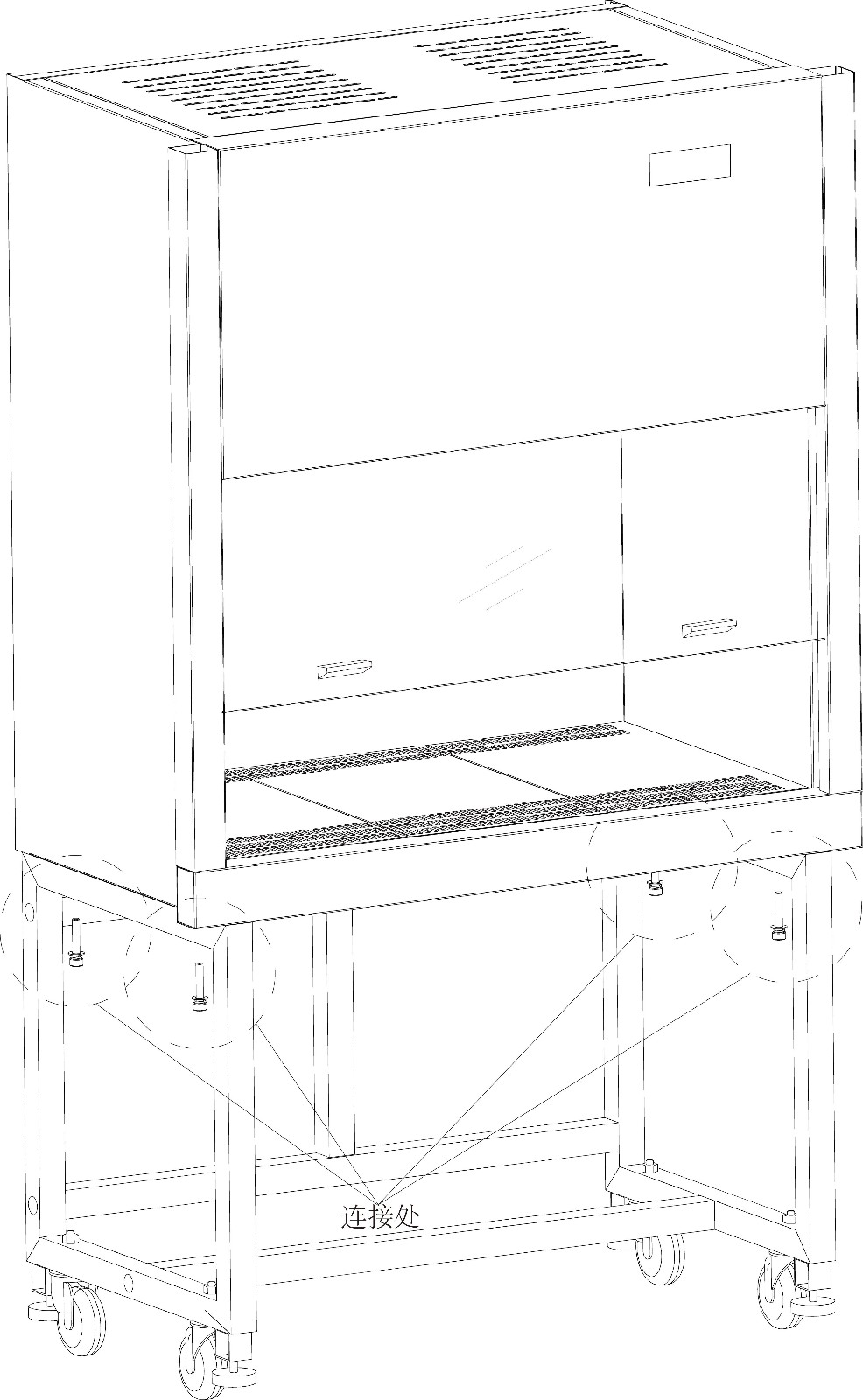

参照图5连接主机与底座。

 按照图5所示，用六角头螺栓M8*55、弹垫8、平垫8及M8六角螺母自下穿过底座及侧板紧固牢固即可。

a、 整机放置

洁净工作台应当放置在一个气流的保护区域，防止来自通风系统、空调、门、窗和人员移动造成的气流对洁净工作台产生影响。必须在洁净工作台各侧面至少保留300mm的空间，以便检查。

1.1 使用说明

a、 接上220V、50HZ的交流电源；

b、 按下相关功能键（相关按键、功能及操作请参照5.5中的说明）；

c、 使用前，将玻璃门底边降至底端，打开紫外灯，消毒半小时以上；

（1）消毒时，人应离开房间，以保护眼睛和皮肤，避免因不慎暴露而造成伤害；

    （2）紫外灯管的强度按厂家的规格说明定期检测，建议每季度，不合格则更换；

d、 将玻璃门底边升降至合适高度处，打开风机，运行半小时后才能正常进行柜内实验操作；

为了保证操作的安全性，请提前将实验用品放置在安全柜内。

e、 使用完毕后，将玻璃门底边降至底端，打开紫外灯，消毒半小时以上后再关闭设备。

2. 保养及常见故障分析

由于对操作时间的统计将直接影响对维护需要的判断，所以我们建议使用该设备时应当准备一份操作时间的详细记录以备参考和查询！

2.1 柜体表面清洁

2.1.1 操作区表面清洁

用浸泡过浓缩肥皂液中的柔软棉布擦整个表面，后用浸泡在干净的热水或者温水中的另一块棉布或毛巾将皂沫擦净，后用干布或毛巾迅速擦干。

被污染或者有痕迹的工作表面等，使用医用酒精或其他消毒剂擦净即可。

 所用的消毒剂不能对304不锈钢产生损坏。

2.1.2 外部表面及玻璃门清洁

任一种非研磨的家庭用清洁剂，使用柔软的棉布或者毛巾擦净。

2.2 全面保养的周期

建议全面保养的周期为一年或1000个工作时。

2.3 保养方法

2.3.1 每日或每周的维护

a、 操作区消毒和清洗（参照7.1.1说明）；

b、 操作区周边外部表面及玻璃门清洁（参照7.1.2说明）；

c、 对设备的各种功能进行检查是否异常；

d、 将本次维护记录在案；

2.3.2 每月维护

a、 外部表面及玻璃门清洁（参照7.1.2说明）；

b、 对设备的工作台面、操作区内壁表面（不含操作区匀风网）、玻璃门内面，应以70﹪医用酒精或1：100稀释的家用漂白剂（即0.05﹪的次氯酸钠）擦拭，后用无菌水再擦拭一遍以清除残余的氯；

c、 对设备的各种功能进行检查是否异常；

d、 将本次维护记录在案。

2.3.3 每年维护

a、 检查前玻璃门驱动装置的松紧度保持一致。

b、 检查紫外灯管和日光灯管。

c、 每年申请对洁净工作台的整体性能进行检测，以确保洁净工作台性能安全。检测费用由使用方负责。

d、 将本次维护记录在案。

2.4 常见故障分析

诊断故障前请先确认电源是否连接好、电源线是否有明显的破损、保险管是否良好、电源锁是否处在开状态。
