eMMC SD SDIO电气验证协议解码软件

(PGY-eMMC SD SDIO)

产品功能

eMMC和SD、SDIO电气验证协议解码软件提供eMMC和SD、SDIO规范规定的电气测量合规性测试和协议解码。在泰克示波器中运行的PGY-eMMC和SD、SDIO电气验证和协议解码软件只需点击一下按钮，即可进行电气测量和协议解码。这样，工程师就可以快速检查 eMMC和SD、SDIO合规性，并灵活地调试故障。此外，工程师还可以解码命令并做出响应，以调试通信。PGY-eMMC SD、SDIO利用MSO的数字通道，提供数据线解码。

主要特征

·        eMMC、SD 和 SDIO 电气验证协议测试软件符合 eMMC 4.51 和 5.0 版以及 SD 3.01 版规范

·        支持 SDR 和 DDR 以及用于电气测量和协议解码的启动模式

·        eMMC/SD/SDIO 协议感知触发器功能

·        软件会使用 CMD 自动识别读写操作，并相应地应用电气参数限制。

·        详细视图通过在单个视图中关联每个协议数据包的模拟波形、协议信息和电气测量值，提供高效的调试功能

·        协议视图按顺序列出协议活动，帮助设计人员了解主机和卡的交易情况

·        协议视图中命令令牌结束时的时间戳和响应令牌开始时的时间戳可使设计人员遵守规范并查找主机和卡之间的任何时间异常。

·        软件在协议视图中显示命令和响应的详细信息，并在卡状态中列出错误信息，以便快速分析

·        支持基于光标的测量，可进行手动定制测量

·        能以 CSV 和 txt 格式存储 eMMC、SD 和 SDIO 协议数据

·        缩放、撤消和贴合屏幕等实用功能可在详细视图中调试问题原因的同时轻松操作波形，使其成为易于使用的工具

·        该软件与基于 Windows 的泰克示波器无缝集成，支持使用示波器的实时通道进行实时信号分析。

·        支持长记录长度的数据分析，示波器更多的采集存储器可对协议事件进行更长时间的分析

·        生成 pdf 格式的报告

·        支持泰克示波器的 WFM 和 isf 文件格式，可进行离线分析

应用

1.协议分析
2. eMMC 和 SD（UHS-I）电气符合性测试（支持 eMMC4.42、4.51 和 5.0 以及 SD3.01）
3.模拟波形、协议活动和电气测量的相关性

与泰克的无缝集成 示波器

PGY- eMMC  SD SDIO 电气验证协议解码软件可在泰克高性能视窗示波器内运行。自动从示波器实时通道导入数据。还支持泰克 .wfm 和 .isf 文件格式。这使得 eMMC 和 SD 信号的实时和离线测试成为可能。

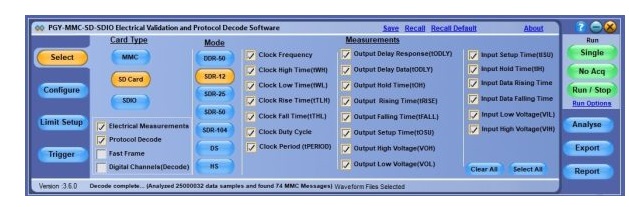

1.  可灵活选择要测试的卡接口类型和相关总线速度模式

2.  灵活选择必要或所有电气测量

3.  保存和调用应用程序设置，以便在不同时间重复测试

4.  支持使用示波器实时数据的单次和连续测试模式

5.  在线帮助

支持 eMMC/SD/SDIO 协议

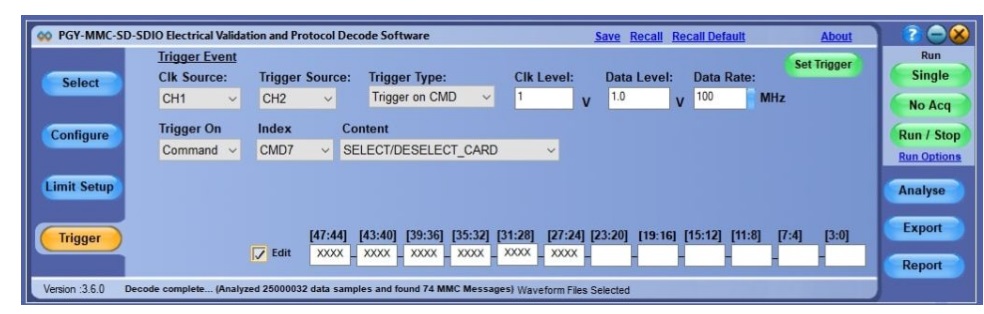

为了有效地测试和调试 eMMC/SD/SDIO，必须在正确的条件下捕获信号。 PGY-MMCSD 软件通过示波器的串行模式触发选项提供协议感知触发，以捕捉 CMD 线路中特定事件的信号。

1.  根据指令或响应灵活触发

2.  提供带有命令和响应的所有标准触发器模式

3.  灵活编辑触发模式

自动电气验证和协议解码软件

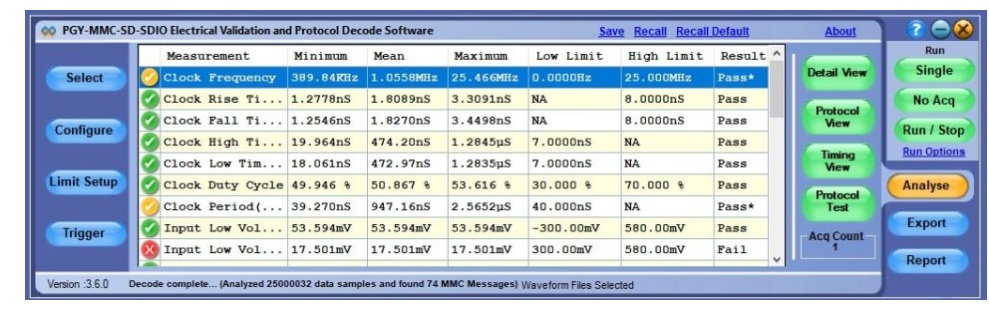

根据 eMMC 和 SD 的规格，读取和写入操作的测量限制是不同的。 PGY-MMC-SD 测量算法可自动发现读写操作，并根据相应的限制进行验证。 这样就能节省时间，识别读写操作并隔离任何合规性问题。

1.  列出电气测量值，包括整个采集波形的平均值、最小值和max值

2.  用橙色表示测量值是否超出最小或max限值

3.  将电气测量的下限和上限与测量值进行比较

4.  支持符合 eMMC 4.41 和 4.51 以及 UHS3.1 规范的电气测量功能

5.  自动识别读写操作，并根据 eMMC 和 UHS-I 规范应用电气限制

CMD、响应和数据之间的时序参数

eMMC 规定了主机和设备之间的最小和max周期，以确保互操作性。 PGY-MMC-SD 分析这些规格的数据并提供结果。

协议视图

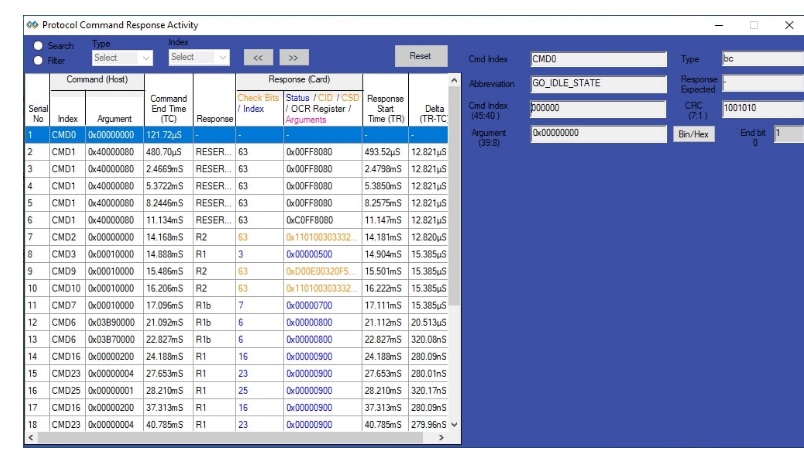

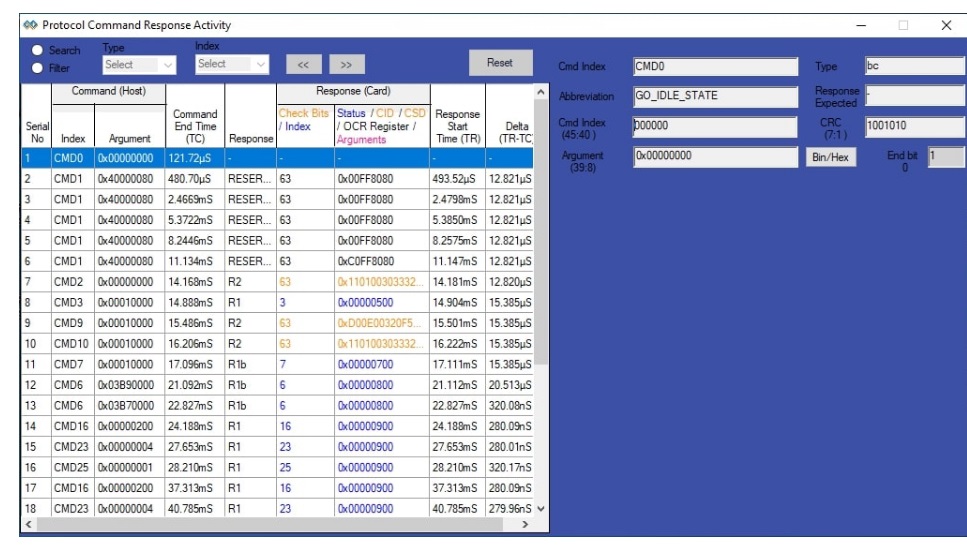

PGY-MMC-SD 软件会列出主机和卡之间的所有协议活动。 现在，工程师可以从卡上快速查看命令及其相应的响应。 选定的协议活动详情列于列表表右侧。 现在，工程师无需费力了解每条信息的内容，就能知道卡或任何其他信息向主机报告的错误。

通过自定义极限设置鉴定 PHY 层

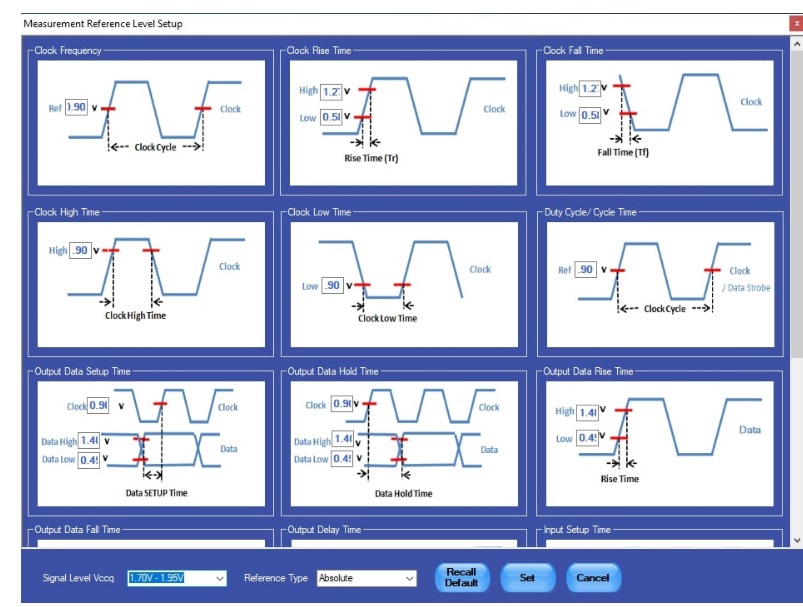

PGY-MMC-SD 不仅适用于标准电气符合性测试，您还可以改变限值，用自定义限值测试您的设备。 通过直观的限值和参考电平设置，您可以配置限值和参考电平，以满足您的定制测试需求。 这样，您就可以对设备进行超出规格的测试，并确定其特性。

 强大的调试环境详细视图

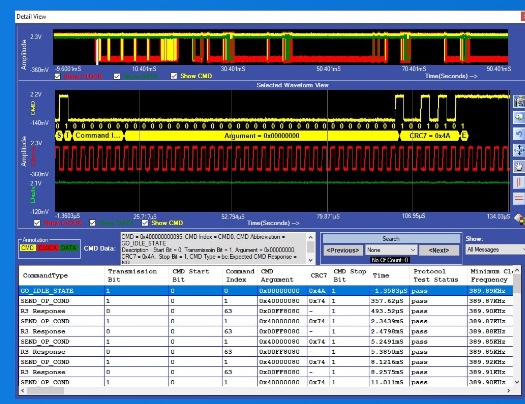

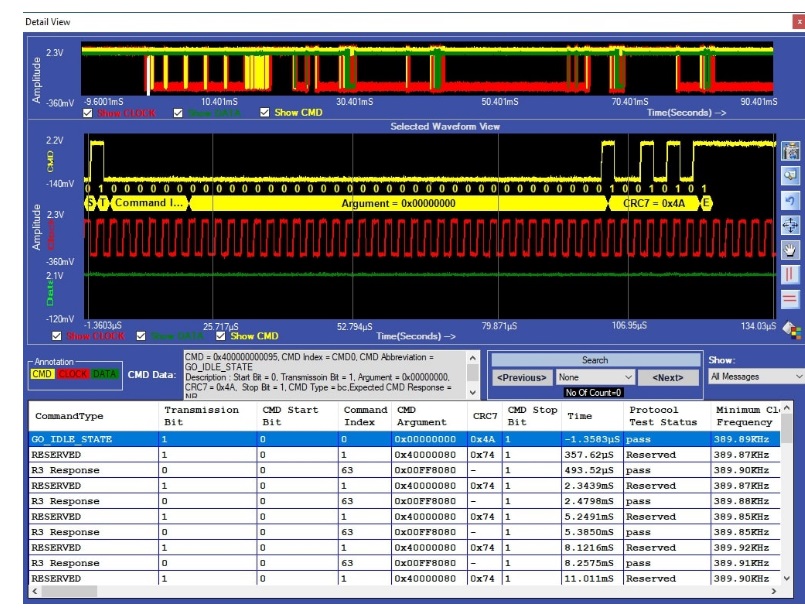

在详细视图中，工程师可以在单一视图中查看模拟波形、协议细节和电气测量。 如果电气测量出现故障或协议信息出现错误，设计人员可以快速将协议数据与模拟波形关联起来。 这些协议错误可能是由于电气测量失败造成的。 用户可以选择详细视图中的任意一行，相应的模拟波形将被放大并显示出来。 在同一行中，工程师可以查看与所选行相对应的所有电气测量值。 缩放、光标和标记等实用功能可在调试时进行自定义测量。

详细视图提供以下功能：

1.  在波形视图窗口中绘制获取的波形

2.  列出解码表中每一行的所有已解码命令和响应标记

3.  识别命令和响应的类型，便于解释协议

4.  列出各行命令和响应的电气测量值

5.  选定的协议命令或响应的相关模拟波形将绘制在窗口中。

6.  总线图 “视图会叠加所选行的协议数据和波形

7.  抓取按钮可存储所选波形窗口，以便生成报告

8.  通过缩放、贴合屏幕、平移、撤销、垂直和水平光标，可快速分析和测量电信号

业内首次对 CMD 和数据信号进行解码：

PGY-MMC-SD 利用 MSO70000/5000 系列示波器数字通道的强大功能，提供 eMMC 和 UHS-I 数据信号的行业解码。

协议测试：

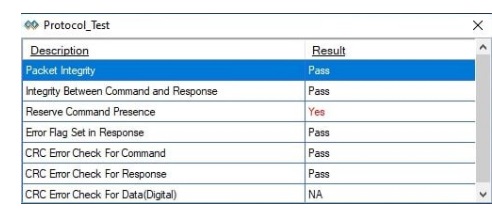

PGY-MMC-SD 软件会自动检查协议完整性。这样就可以用非常简单的方法确保协议数据包符合eMMC协议规范和 UHS-I 规范。

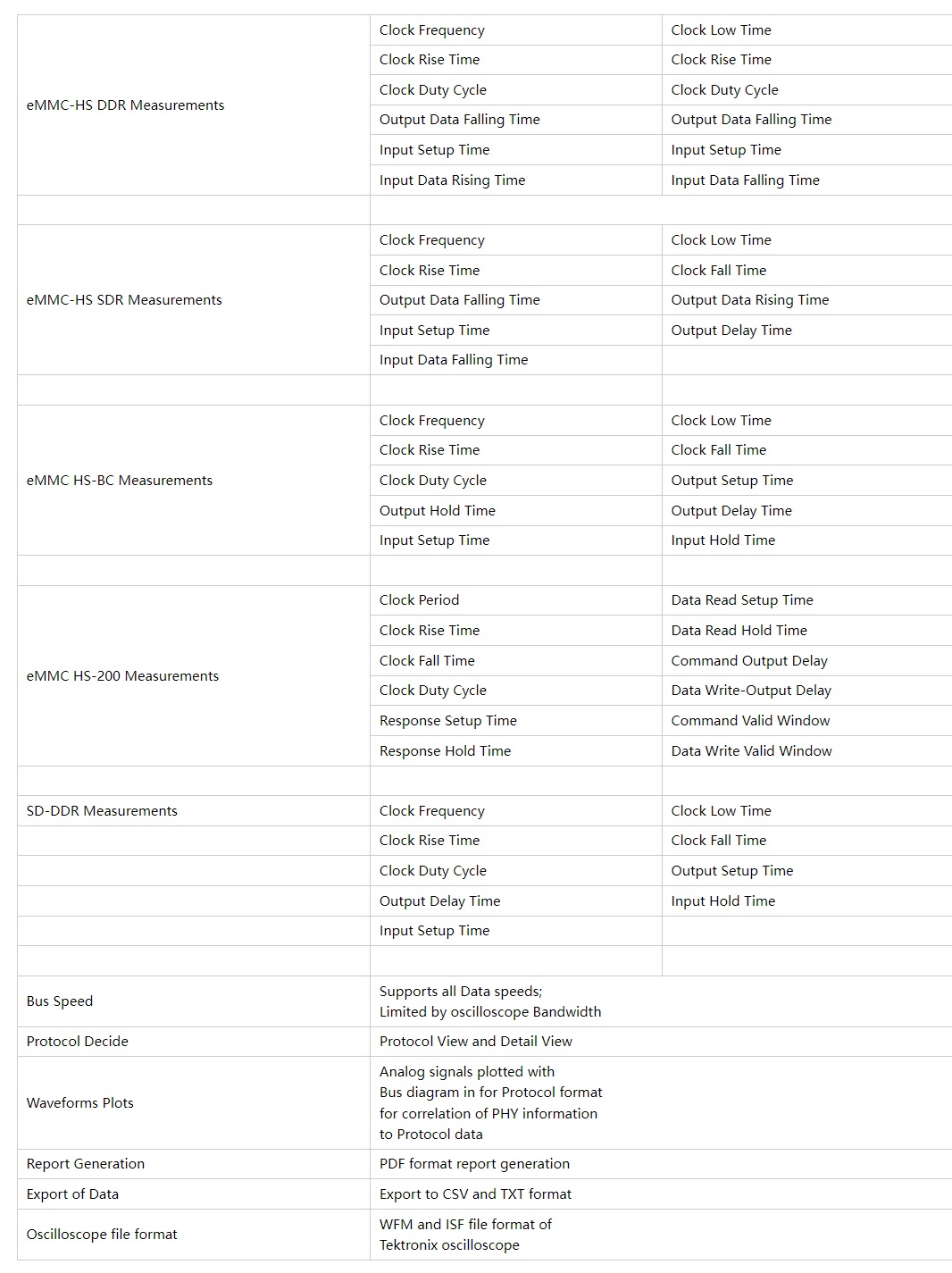

 eMMC 和 SD 总线的电气测量
