安科瑞 崔丽洁

　　摘要：公共建筑是节能大户和节能重点，做好公共建筑节能工作，对促进和带动全社会节能工作，实现节能减排目标，落实“转方式、调结构”重大战略具有重要意义。本文以Acrel-5000能耗监测系统在包商银行铂尔曼酒店的应用为案例，介绍能耗监测系统重点要解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储，从而降低能源使用费用，为建立节约型社会发挥作用。

　　关键词：能耗监测系统；ACREL-5000 ；包商银行铂尔曼酒店。

　　引言

　　随着社会的发展，能源的消耗量也在迅速增长，特别是建筑能耗的增长特别迅速，已经成为除工业、交通外的第三大能源消耗。按照当前建筑业的发展趋势，在若干年后社会的能源产出将无法满足能源的需求，所以减小能源的消耗量是一个十分重要的且需要尽早解决的问题。大型公共建筑能耗监测系统的建设使得人们可以充分了解大型公共建筑的能耗使用情况，为提出有效的节能减排政策与决策奠定基础，随着中国城市化进程的推进、经济的发展，我国建筑能耗总量呈持续增长的态势，并且增长速度有越来越快的趋势。如果任由建筑能耗照此速度增长，必然给中国能源供应安全带来极大的压力，因此建筑节能势在必行。

　　项目概况

　　包头铂尔曼酒店位于包头新中央商务区，周边围绕会展中心、包头大剧院和奥林匹克体育中心。酒店距机场及火车站均仅有20分钟车程，距传统的市中心8公里，步行20分钟到达亚洲城中草原赛汗塔拉生态园。包商银行铂尔曼酒店地上15层，地下4层，项目监控范围是酒店水表149只、电表150只。现场通过对仪表数据采集、分析、处理，进而为用户提供各类能耗数据，方便用户有针对性的节约管理能耗使用情况，进而提高能源利用效率、有效促进和保障能源管理水平的提升，并在系统节能上发挥重要作用。

　　系统架构

　　安科瑞Acrel-5000能耗分析管理系统根据包商银行铂尔曼酒店现场实际情况，整体网络结构采用屏蔽双绞线直接接至智能网关然后通过TCP/IP网络将数据上传至监控主机。该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。所有仪表通过485屏蔽双绞线铺设至消防控制值班室，经智能网关至系统主机从而完成仪表数据的采集并管理。

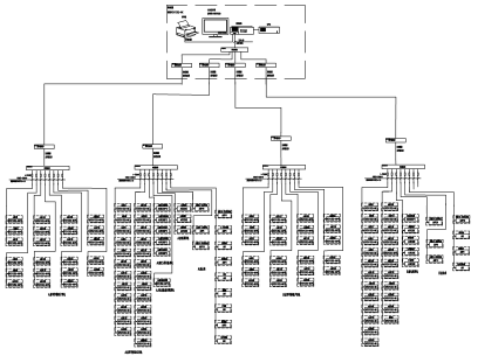

系统结构图

　　系统软件模块

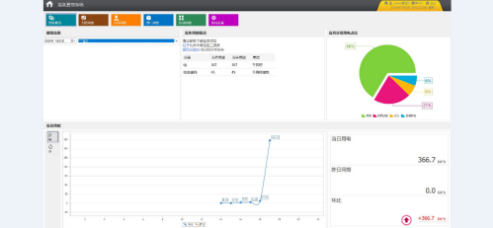

　　综合能耗主界面

　　主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

　　支路用能

　　系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

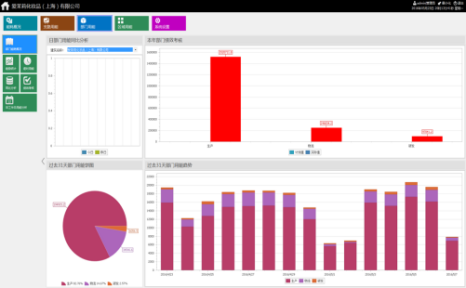

　　分项能耗统计

　　系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

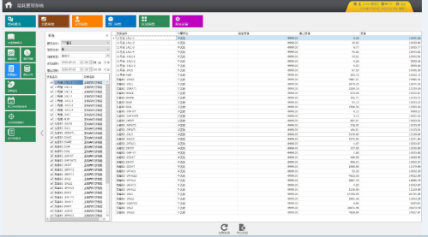

　　分项用能报表

　　系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

　　能耗的同比环比分析

　　系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能。

　　前景展望

　　对采集数据存储，并形成可视化图表：系统采集数据后存储到数据库，系统可满足报表查询及导出，并且系统可由柱状图等形式展现能耗趋势，给客户更好的体验。

　　诊断出高能耗点：管理人员可通过系统采集数据，正对性的对各个回路同比及环比分析，通过一阶段分析可找出高能耗点。

　　通过能耗分析改进管理运营模式：酒店针对高能耗点，对其进行节能改造，从而通过能耗数据可减少公司运营成本提高利润。

　　结束语

　　建筑能耗系统是在能源问题日益紧张，能源价格不断上涨的背景下，针对建筑能耗问题而设计。在建设能耗管理系统后，不但能减轻工作人员的工作负担，提供工作效率，而且直观的统计分析结果更能有效地帮助管理者根据能耗情况，做出正确的分析，对今后的发展做出正确的决策，对促进和带动节能工作，实现节能减排目标具有重要意义。
