一、概述
LN2001-B-Ⅱ型垂线、引张线、双管标检验标定器，是用来对LN2000系列光电式遥测坐标仪进行精度标定的仪器，也可用于其他坐标仪的精度标定。可作为垂线、引张线、双管标坐标仪的标定校准装置。
二、仪器构造和工作原理

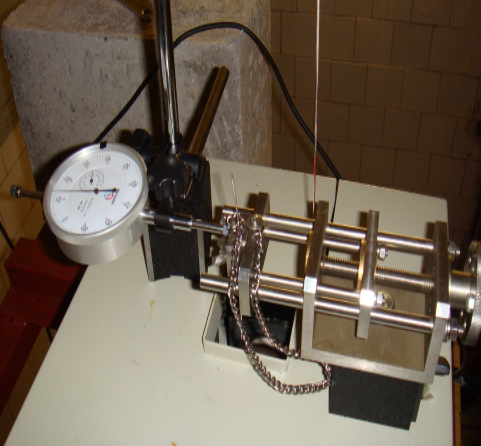

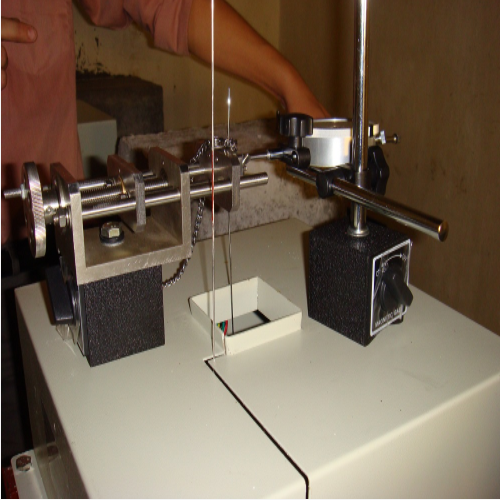

⒈构造：底座、螺轴、夹线板、导向板、导向杆、拉杆、后盖、转轮等（如下图示）
⒉工作原理：当转动转轮时螺轴同步转动，带动导向板与拉杆组成可移动框架，随螺轴一起移动。框架前端夹线板固定被测线体；(夹)板上开有（略小于）线体直径的沟槽以便压紧线体；在（压）板上和底座间带有铁链以免夹线板松动时掉入沟内。（仪器配有的）百分表用于控制移动的位移（量），对LN2000系列光电式遥测坐标仪的测值进行标定。（好像上下不能衔接）
三、技术指标
量程：0～50mm
精度：0.01mm
