. 产品概述
1.1 产品功能
DK-35B12电能表检测装置是参照JJG126-95《交流电量变换为直流电量电工测量变送器》、DL/T630-1997《交流采样远动终端技术条件》、 GB/T 13729-2002 远动终端设备 DL/T1112-2009交、直流指示仪表检验装置检验规程 、 JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、DL/T 980-2005 《数字表检定规程》、JJG596-2012 《电子式交流电能表检定规程》 及JJG307-2006《机电式电能表检定规程》标准而设计。
本装置采用现代测试、DDS波形合成、G速数字处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大规模集成功放、嵌入式计算机系统等技术而设计。适用于交流采样、变送器、电能表、交直流指示仪表的检定和校准，是电力系统用于电力产品标准源和检定的设备。
1.2 产品特点
将系统、测试和信号产生集成在一个模块上，产品集成度高，标准源输出，采用操作系统，开机立即显示测试画面，无需引导程序
视窗和按键操作相结合（二功能兼备），操作具有多样性，可适用于不同人群和操作习惯，操作简单。
内含直流标准源，可直接检定各种直流指示仪表和变送器。
可自-动检定各种电量变送器、电能表和指示仪表的各项指标。
电压、电流、功率、相位、频率、谐波均采用闭环标准源输出，设置点一次到位，使用方便。 电压、电流、相位设有丰富常用实验点
备有数字旋转编码器调节，使用便捷、简单。
应用电力通讯规约和计算机，校验装置很方便地对直流装置和各种变送器进行全自-动检定和管理。
软件功能强，可以实现各种串行通讯协议之间通讯（如CDT、Polling等），而且实现了网络协议方式通讯（如：103协议）。
表源一体结构，前面板为标准源输出（直流测量除外），后面板为脉冲输入、输出和RS232/485。
输出标准谐波2～31次，可单次或叠加多次谐波输出，并能显示实时谐波、基波波形。
三相电压之间、三相电流之间、各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。
备有多重报警和保护功能，故障自行检测，并显示故障类型和部位。
备有接口和软件，接口协议开放，用户可自行编程控制仪器。
二 . 技术参数
2.1 交流输出
2.1.1 三相交流电压输出
量程： 75V、 150V、 300V、 600V；(15V、 30V、为75V档插补量限) []
调节范围： （0～120）%RG[]
调节细度： 0.002%RG
准确度： 0.05%RG
稳定度： 0.01%/2min
失真度： ≤0.1%（非容性负载）
输出负载： 每相30VA
2.1.2 三相交流电流输出
量程： 1A、5a、10A、25a；(50mA、200mA为1A档插补量限)[]
调节范围： （0～120）%RG
调节细度： 0.002%RG
准确度： 0.05%RG
稳定度： 0.01%/2min
失真度： ≤0.1%（非容性负载）
输出负载： 每相25VA
2.1.3 功率输出
有功准确度： 0.05%RG
无功准确度： 0.1%RG
稳定度： 0.01%/2min
2.1.4 相位输出
调节范围： 0～359.99°
分辨率： 0.01°
准确度： 0.05°
2.1.5 功率因数
调节范围： -1～0～+1
分辨率： 0.0001
准确度： 0.05%
2.1.6 频率输出
调节范围： 45Hz～65Hz
分辨率： 0.001Hz
准确度： 0.002Hz
2.1.7 电压电流谐波输出
谐波次数： 2～31次
谐波含量： 0～40%
谐波相位： 0°～359.99°
2.2 直流输出

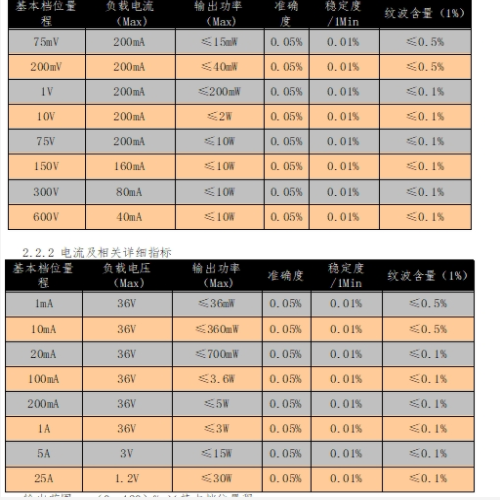

2.2.1电压及相关详细指标
输出范围： （0～120）% ×基本档位量程
调节细度： 0.002%
2.3 电能脉冲量
2.3.1 脉冲输出
有功脉冲输出： 电平5V±5%，输出电流100mA
无功脉冲输出： 电平5V±5%，输出电流100mA
2.3.2 脉冲输入
脉冲输入： 电平5V±5%，输入电流1mA
2.4 直流输入
2.4.1 直流电压输入
电压量程： ±10V、±5V、±2.5V、±0.5V
测量范围： （0～120）%RG
准确度： 0.01%RG
2.4.2 直流电流输入
电流量程： ±20mA、±10mA、±5mA、±1mA
测量范围： （0～120）%RG
准确度： 0.01%RG
2.11 工作环境条件
环境温度： 0℃～40℃
相对湿度： ≤85%
工作电源： AC220V±15%，套装置须有良好的接地。
