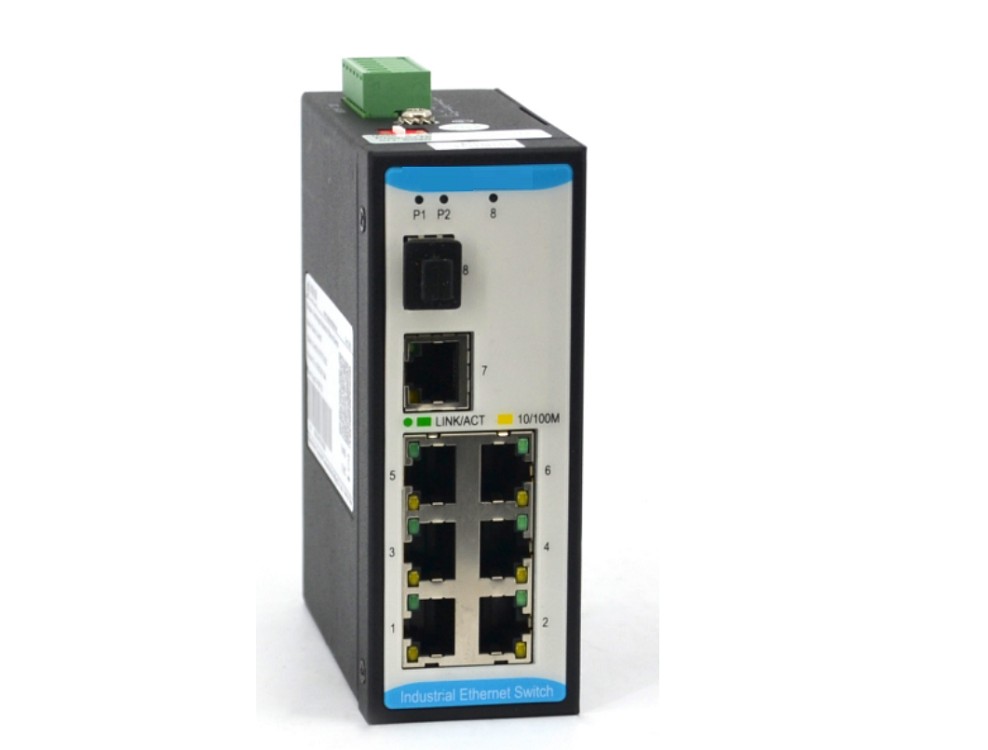

卡轨式非网管工业以太网交换机
型号：Carat10-D1FX7TX-D2C
卡轨式非网管工业以太网交换机，1个百兆SFP光口插槽，7个百兆电口，9~36VDC冗余电源输入，防护等级IP40
特点
■ 1个百兆SFP光口插槽,7个十百兆自适应电口
■ 9-36VDC宽电压冗余电源输入
■ 开关广播风暴抑*制功能、QoS功能及电源告警功能
■ 当电源故障时，可通过继电器输出警告
■ 工业无风扇防尘设计稳定，适合长时间工作
技术参数
符合标准
标准 IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX)
交换属性
交换特性 存储转发
交换容量 1.6Gbps
包转发率 1.19Mpps
缓存容量 448Kbit
MAC地址 1K
交换时延 <10μs
端口性能
电口 7个 10/100Base-TX端口，RJ45，自动流速控制，全/半双工模式，MDI/MDI-X自动侦测
光口 1个百兆SFP光口插槽，LC
拨码开关 开启/关闭：广播风暴抑*制功能、QoS功能和电源告警功能
LED指示灯 电源指示灯（P1,P2），接口指示灯（Link/ACT，10/100M）
机械性能
尺寸 45mm×100mm×120mm(宽×深×高)
重量 430g
安装方式 DIN导轨式，可选壁挂式
其他 IP40防护等级，金属外壳
电气性能
输入电压 24VDC(9~36VDC) 冗余电源输入，支持过载，反接保护，6-pin 5.08mm间距接线端子（继电器占2位）
告警口 支持1路继电器告警输出，接线端子
功率 <2.2W
工作环境
工作温度 -40℃~75℃
储存温度 -40℃~85℃
相对湿度 5%~95%（无凝露）
安*全 符合EN60950
电磁兼容性EMC EMI FCC CFR47 Part 15B Class A, CE EN55032 Class A
EMS 静电放电抗扰度ESD EN61000-4-2
射频电磁场辐射抗扰度RS EN61000-4-3
电快速瞬*变脉冲群抗扰度EFT EN61000-4-4
浪涌（冲击）抗扰度Surge EN61000-4-5
射频场感应的传导骚扰抗扰度CS EN61000-4-6
工频磁场抗扰度PFMF EN61000-4-8
振动 符合IEC 60068-2-6
冲击 符合IEC 60068-2-27
自由跌落 符合IEC 60068-2-32
MTBF 平均无故障时间大于500000小时
订购信息
型号 描述
Carat10-D1FX7TX-D2C 卡轨式非网管工业以太网交换机，1个百兆SFP光口插槽，7个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10系列选型推荐
Carat10-D6TX-D2C 卡轨式非网管型工业级交换机，6个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10-D8TX-D2C 卡轨式非网管型工业级交换机，8个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10-D2FX6TX-D2C 卡轨式非网管工业以太网交换机，2个百兆SFP光口插槽，6个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10-D1FX7TX-D2C 卡轨式非网管工业以太网交换机，1个百兆SFP光口插槽，7个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10-D16TX-D2C 卡轨式非网管型工业级交换机，16个百兆电口，9~36VDC冗余电源输入，防护等级IP40
Carat10-D2GF16TX-D2C 卡轨式非网管型工业级交换机，2个千兆SFP光口插槽，16个百兆电口，9~36VDC冗余电源输入，防护等级IP40
