射频电流探头 MYCPO1 (10kHz~200MHz)说明书

发布时间:2024/6/6 10:44:00

前 言

说明书中,注释将用以下的符号进行区分。

为了安全使用本设备,避免对人自造成伤害,请仔细阅读本说明书,严格遵守以下安全注意事项,因违反本注意事项而造成的人身伤害及损失,本公司概不负责。

说明书中,注释将用以下符号进行区分:



必须保证仪器良好接地(在侧面和后面各有接地点,尽可能的就近接地)

很多用户的用电环境存在接地不良的情况, 而用户自己并不了解。这种情况很危险, 因此本公司要求用户必须安装隔离变压器作为双重保障。

使用过程中不可打开外壳和试图接线,也不可在潮湿或有易燃易爆物品的的地方使用,使用前保证仪器表面的干燥及清洁。

确保产品在额定电压额定电流范围内使用。

如果产品出现故障, 请及时与我司联系。请勿擅自打开外壳进行维修,以免发生意外。


  1. 概 述

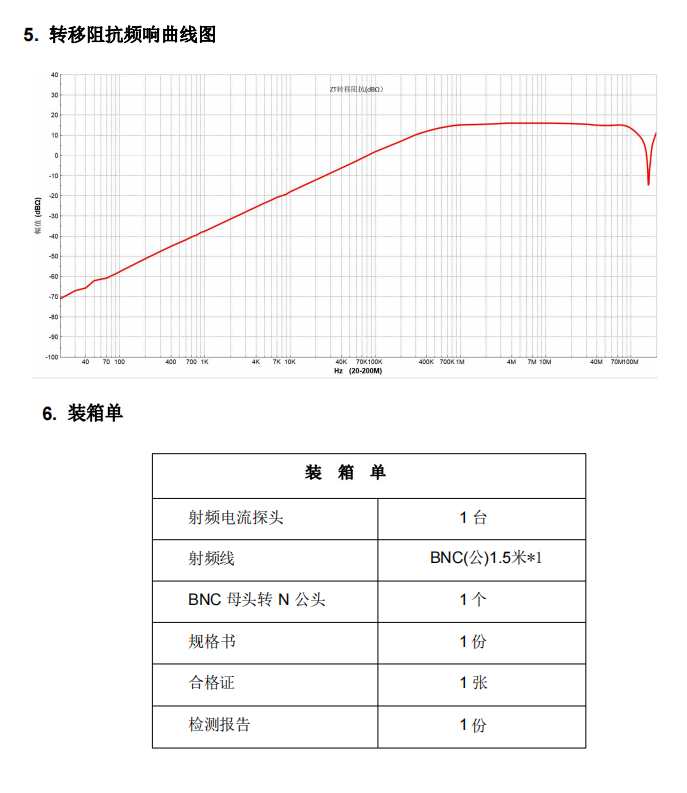

MYCP01射频电流探头是一款大口径EMI射频电流探头,符合CISPR16-1-2标准要求。在EMI测试应用场合MYCP01射频电流探头的射频输出电压在线性区内正比于被测于扰信号电流的大小,具体参见转移阻抗曲线图。
