一起S7-300模拟量模块的故障诊断

      前些天，有一台S7-300控制的加热炉温度在使用中突然温度失去控制，在升温阶段内升温在较长时间也无法加热到工艺温度值。

     于是，赶到现场，打开STEP7，利用硬件组态、交叉引用表等手段，很快找到了控制温度的程序段，连接好通讯在线监控，发现该温度控制输入模块（6ES7 1KF02-0AB0）的所有通道输入值，均毫无规律的大、小变化（因为这台设备使用已经有5-6年，排除初次调试的干扰问题）。到燃烧器侧查看执行器（4-20mA控制执行器开度）但温度在没有达到预设值时且未打开风阀（电动执行器），将执行器运行状态切换到手动操作，可以由人工自由控制开度（说明执行器电源、机械部分完好），故障点在执行器的模拟量4-20mA输入侧。

重新回到控制柜，打开该模块的硬件诊断在线，图示：

硬件在线诊断模块信息显示正常。

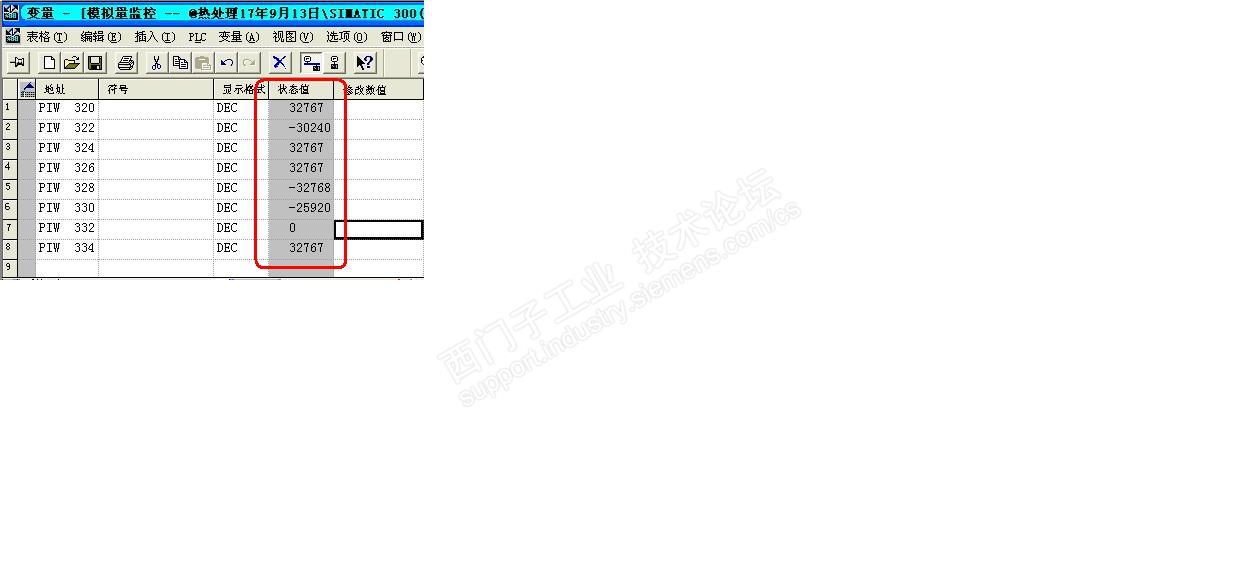

根据温度模拟量输入新建变量表，输入相应的模拟量输入地址，监控该模块8个通道的实际数据，图示：

该模块各通道输入数据毫无规律的瞬变。

但硬件诊断模块是“可用的”，而实际输入温度数据不是实际的真实数据，检查模块前连接器连接是可靠的，也不存在所有外部连接信号线松动现象，只能考虑模块替换法。

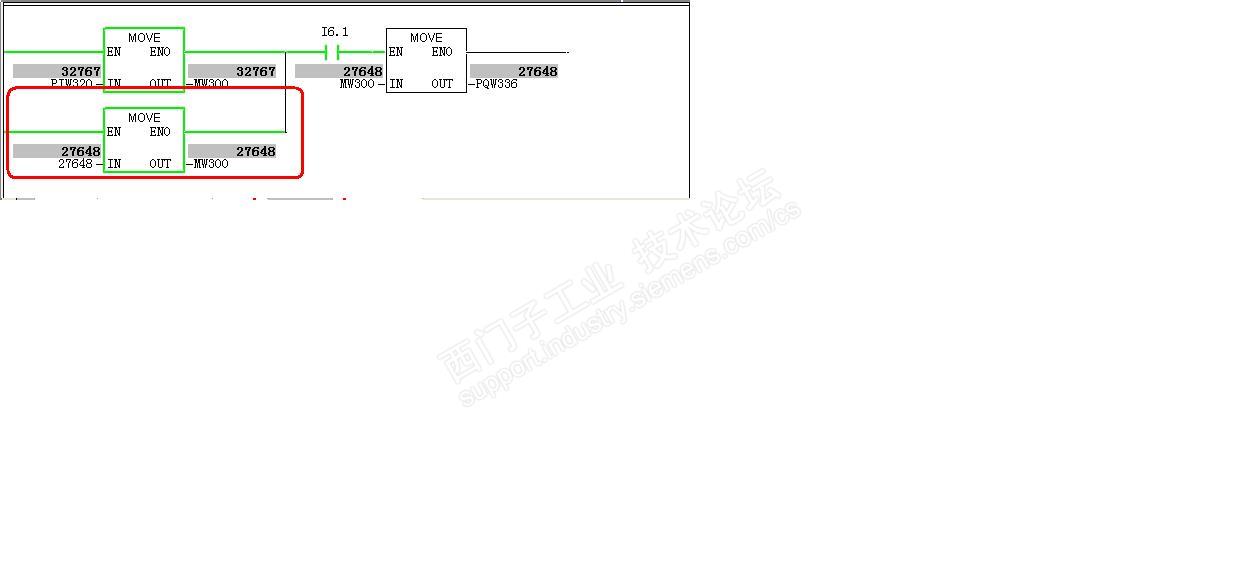

      因为无法停止正常生产更换该模块，只能临时用常量数据27648替代使用。根据燃烧器的工况，考虑到燃烧器启动及保温时所需要的温度响应、执行器打开时所需的速率，我采用直接输出值来临时控制加热炉温度，修改后的其中通过通道程序段图示：

保存工程项目将修改后程序到cpu，回到执行器侧查看，执行器由于临时给定了一个常量能够被缓慢打开处于升温阶段，温度明显呈上升趋势，说明该模块确实硬件故障了，而模拟量输出模块运行正常的，待停机后更换该模块。

6ES7 1KF02-0AB0模块故障诊断信息：

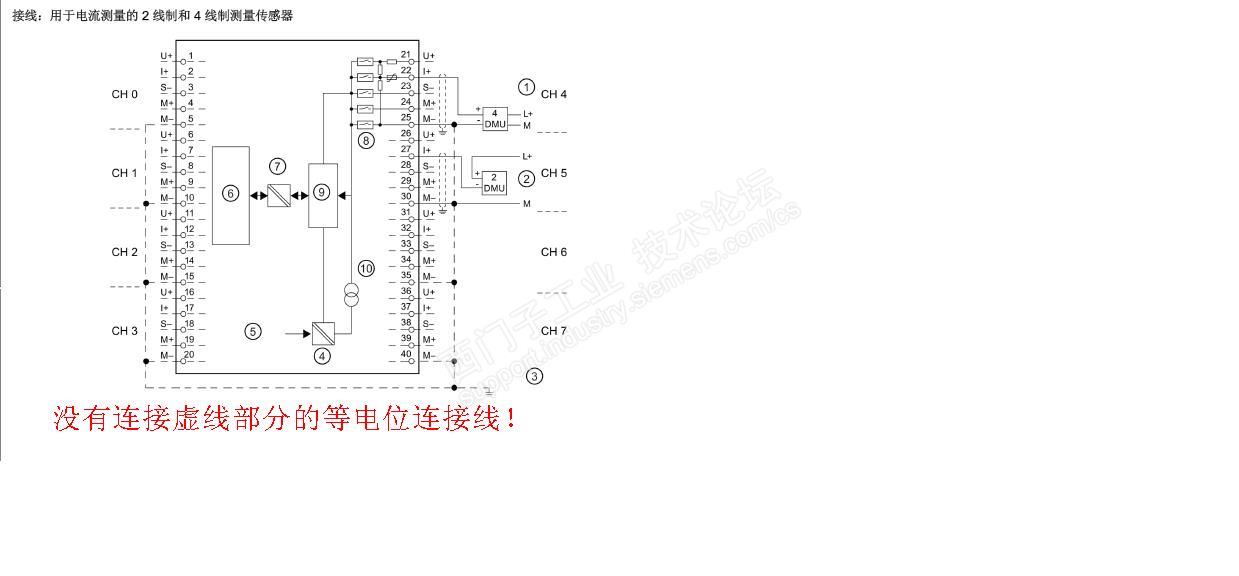

打开模块数据手册，根据现场接线情况，发现该模块没有完全按手册中的接线进行，图示：

这个需要在更换新模块时进行等电位连接，这可能是造成模块硬件故障的其中一个原因。

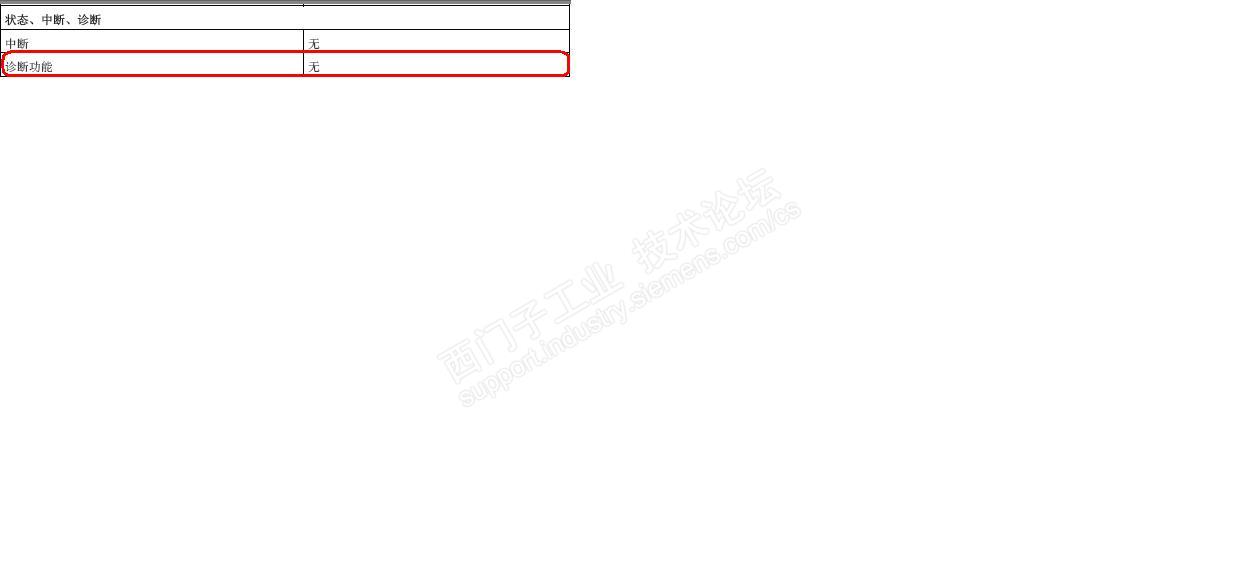

在硬件诊断窗口没有查看到模块的一些诊断信息，在手册技术规格里找到的答案，图示：

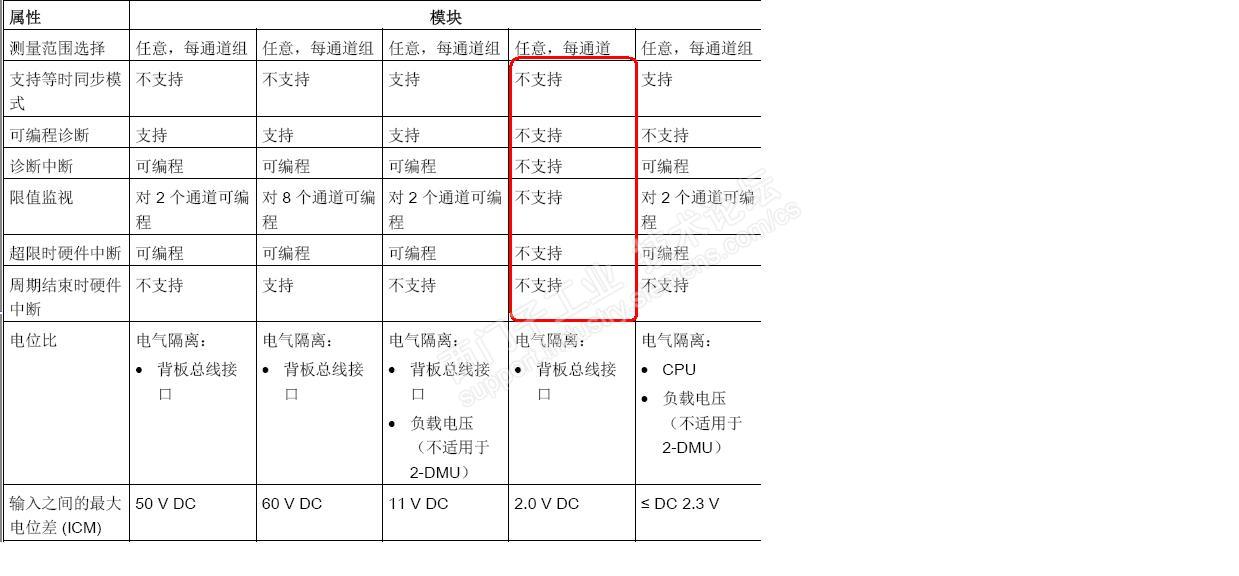

S7-300模块手册，P374页列举了各模拟量输入模块的基本特性，图示：

通过这个事例，望同行在遇到相似模块故障时，不要轻易给硬件诊断信息所迷惑，手册的参考是非常重要的一项工作内容。
