昨天讨论了一下Program Alarm功能，与原有在HMI中创建报警信息的做法相比，就是Program Alarm需要在程序中编程，并且每一条报警信息都要调用一个FB块并占用一个DB块，看起来费时又费力，那为什么要推出这个功能呢？

        确实在S7-300/400中就有这个功能，但是很少使用，一个主要的原因就是麻烦，并且占用大量的DB块资源，但是在S7-1500中这种状况得到了改善和优化，下面谈一谈在S7-1500中使用Program Alarm改善的地方：

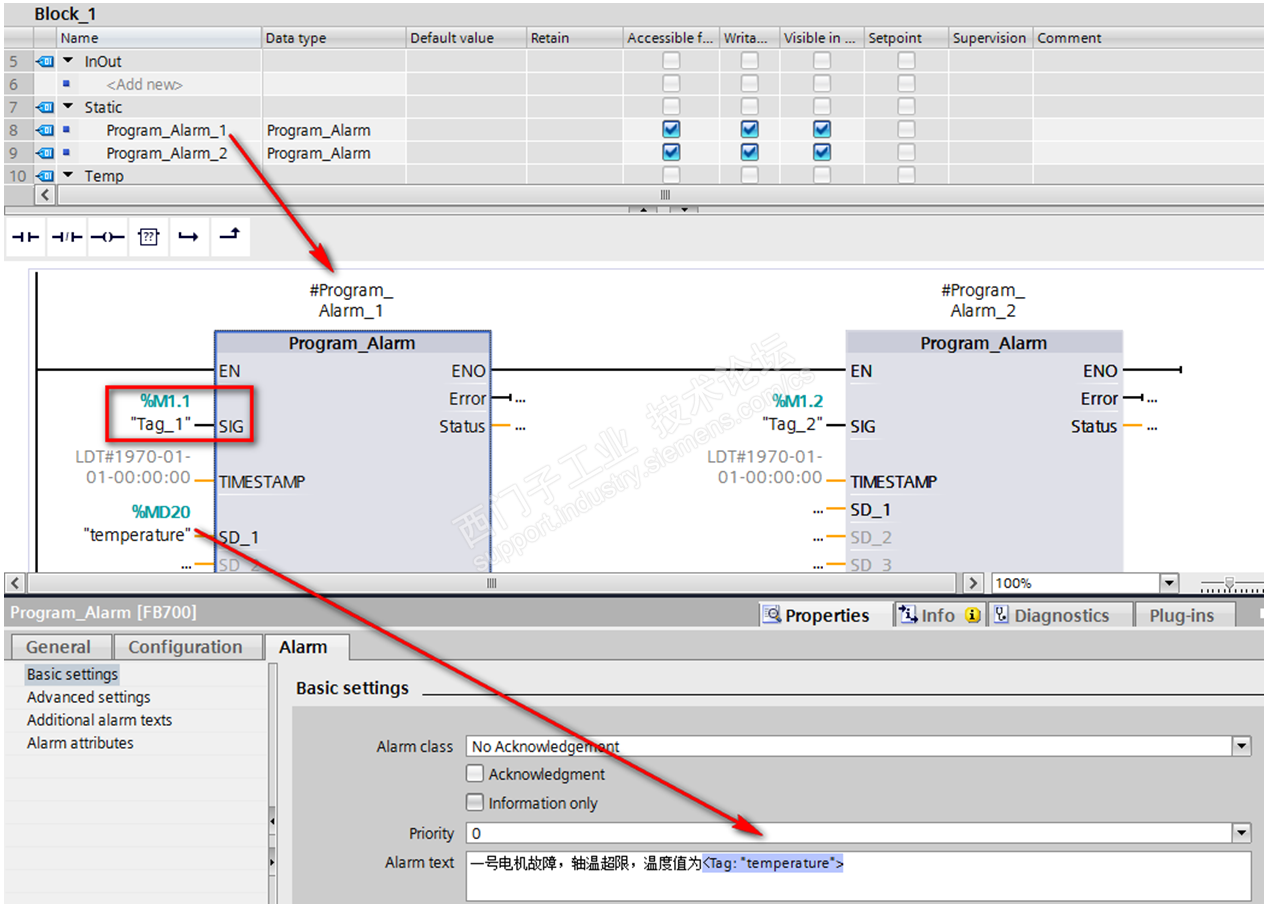

        1. 不再占用更多的DB块资源，Program Alarm必须在FB块中调用，生成多重背景，这样调用多个Program Alarm只占用一个DB块资源，资源的问题可以忽略了。参考图1。


图1

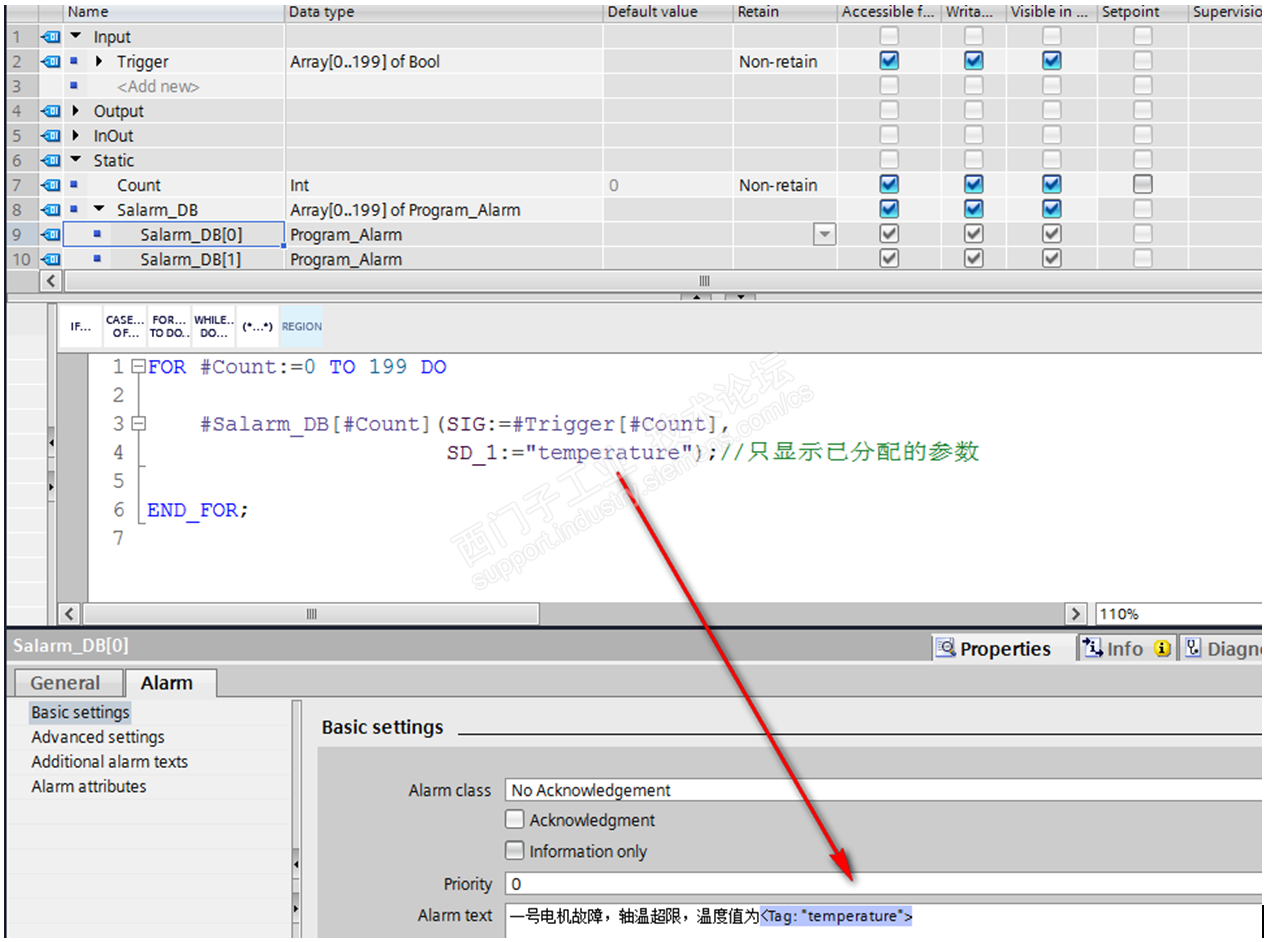

        2. 第二问题就是每一条信息都需要调用一个程序块，如果成百上千个信息，程序就显得非常臃肿，查找和维护就比较繁琐。在S7-1500中这个问题得到了改善，因为FB块可以作为数组的一个元素，这样就可以性创建多个背景数据块，再使用循环调用就可以解决这个问题。参考图2


图2

        3. 关于费时的问题，在HMI中也需要逐条添加报警信息，这里也是，所以时间是一样的。如果HMI由其他人完成，还需要将文本信息传递到HMI工程师手里，每次改动都需要同步，反而更费时。

好处是显而易见的：

        1. 一个人在PLC侧就完成了，触发位和信息由自己定义，改动方便。

        2. 事件驱动的信息发送。只有触发了才发送，而在HMI侧需要定期扫描，占用大量的通信资源。

        3. 快速扑捉故障信号。PLC能查询到的信号都可以触发，PLC扫描周期可以在几个毫秒以内，非常快，而HMI通常是秒级的扫描，这样为了保持触发信号还需要在PLC侧编程。

        4. 信息的时间同步。信息的发送以PLC的时钟作为时间标签，多个PLC可以同步，也可以采用其它时钟源直接赋值到程序块的参数上。

        5. 报警信息可以采用文本列表的方式，在信息中最多可以快速添加10个附加值，可以想象的更灵活一些，附加值可以是字符串，这样可以直接将附加值作为文本发送，当然字符串可以使用不同的语言编写，这样就可以实现语言的切换了。

        6. 最关键的一点是对象化的编程方式了，一个FB块对应一个受控对象，在FB块中除了有独立的控制程序还有独立的报警信息，这样可以将这个块作为一个库函数保存在企业的库中，版本也可以持续更新。

        好了，功能的好坏只有使用的才知道，大家可以试一试！
