我被一张图坑了一下，小小疏忽烧了一只900元的新变频器，老马失足。

希殿电气技术(上海)有限公司(西门子经销商）

联系人 ：康经理(销售工程师）发布

2017年12月31日今天我换了一台变频器：

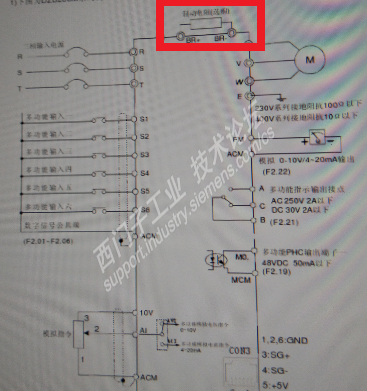

老的型号是：ZSB300的，接线图是这样的：

其中BR+，BR-是接的制动电阻

因为旧的坏了，老板从市场上买回来个便宜货让我帮忙换上，我想这个是小事也就去了。

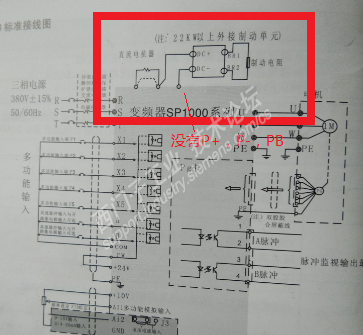

到了现场翻了下图如下：

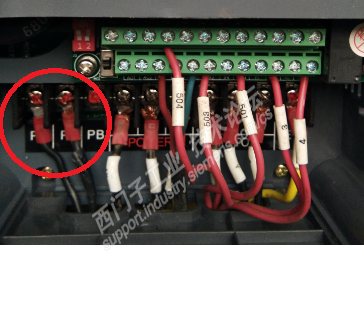

因为图上没有标清楚，我也没有仔细去读手册，我就根据旧的把BR+接到新的P+，BR-接P-

脑子内有一个+，-也就这样接了，线接好后送电然后，变频器就烧了，之后我就关了电源，分析原因，因该是制动电阻接错了，都是因为手册上没标清楚，坑呀！虽然变频器不值钱900元，厂家也同意给我修，但是这次是一个很好的教训，写出来让大家分享不要有同样的情况发生。

因为这儿的P+，P-指的是整流后的电源，接了制动电阻直接损坏了整流部份。

正确的是：要接P+，PB的。

对于我这次的粗心随意我很内疚。

2018年1 月11日

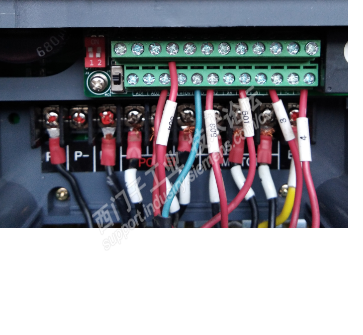

变频器修好取回来了,我重新接上去线,开始还是担心会送电烧变频器.

送电后一切正常,准备参数调试:

首先我设置电机的参数:功率3KW 电机频率:50HZ,转速1430RPM额定电压:380V,电流:6.8A

然后设定控制方式为:端子控制,频率输入信号为摸拟量AI1加减速,频率为:100HZ,运行频率上限和下限

再进行动态自整定.

手动开机测试,电机开始运行了几分钟正常.我停机出现了电机停了,又动了一动才停止,我想是不是有制动电阻的原因,我反复试了几下,又出现了E12变频器过载报警.

一下子找不到原因,微信问国产变频器厂家,也不知什么原因,就说参数调的有问题,也没有得到太好的帮助,

我再翻翻手册吧!

我尝试了做了一下静态自学习,因为我刚开始做了动态自学习,可能是导致停机出现了电机停了,又动了一动才停止的原因.

做完静态自学习后,手动开始运行再停机,OK了,反复测试多次也没有了E12报警.

心愿总算了了,内疚自然也消了,更换不同品牌的变频器也不是容易的事,刚开始我小看了,其实这中间还要弄清楚原来变频器的控制功能,还是要有很厚的工控资本呀!小事也不能大意.
