操作步骤

1. 在 SIMATIC Manager 中打开项目。

   将打开一个标题为项目名称的窗口，该窗口分为两部分。

2. 在项目中，打开“HW Config”硬件组态编辑器。



3. 双击子模块“计数”(Counting)。

   “计数属性”(Counting properties) 对话框随即打开。

4. 选择通道 0 和“连续计数”(Continuous counting) 模式。

5. 在参数分配画面中进行以下设置（请勿修改其它任何设置，因为调试时不需要这些设置）：

• - 输入： 硬件门

• - 输出响应： 计数器值 ≥ 比较值

6. 单击“确定”(OK)，确认设置。

   “计数属性”(Counting properties) 对话框关闭。

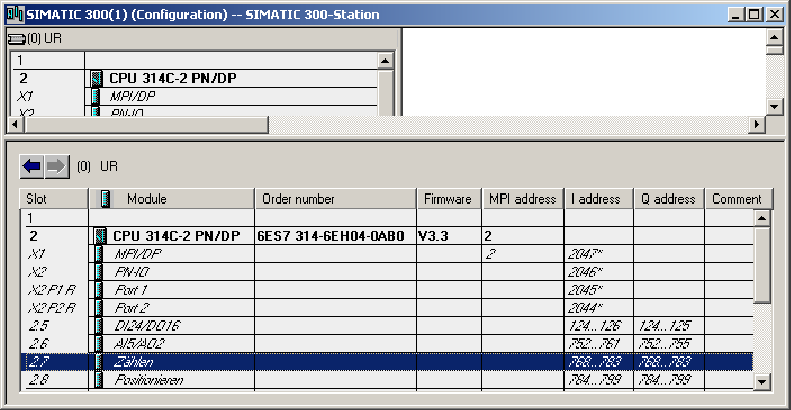

   提示 在示例中要继续运行，需要更改子模块“DI24/DO16”、“AI5/02”、“计数”和“定位”的输入和输出地址。 双击相关行，更改子模块的相关地址。 将打开一个对话框。 在每种情况下都选择“地址”(Addresses) 选项卡。 取消选中“系统默认”(System default) 复选框。 并按照如下所示进行地址更改： 单击“确定”(OK)，确认设置。




• -

  DI24/DO16：输入： 124..126，输出： 124..125

• -

  AI5/AO2：输入： 752..761，输出： 752..755

• -

  计数：输入： 768..783，输出：/768..783

• -

  定位：输入： 784..799，输出：784..799

7. 单击“站 > 保存并编译”(Station > Save and compile)，将组态保存到项目中。

   现在，所做的更改便存储在项目中。

8. 当 CPU 处于 STOP 模式时，请选择“PLC > 到模块...”(PLC > Download to module ...) 组态。

   现在，数据从 PG 到 CPU 中。

9. 单击“站 > 关闭”(Station > Close)，关闭 HW Config。

   返回到 SIMATIC Manager。
