JG3050-45硬质套管量规

发布时间:2017/6/4 18:32:00

一、电工套管量规选择方法
1.硬质套管量规

外径检测按JG3050-1998中6.3.1条图2进行。外径按照规范中6.3.2.1条图3进行,内径按照规范中6.3.3.1条图5进行,弯曲后内径量规按照规范中6.7.1条图12中进行,

2.半硬质,波纹套管量规

外径量规按照规范6.3.2.1中图4进行,弯曲后内径量规按照规范6.6.1中图11进行,

3.螺纹套管

螺纹检测按照规范6.3.5.1条中图6进行

二、电工套管量规使用方法:

1.硬质套管外径检测按图2选择量规,取三根长度为1000mm的套管,选定相应的量规,测定相应规格套管时,量规应能在其自重作用下通过套管;

2.a)外径检测按图3选择量规,测量相应规格套管时,再无外力作用下,套管不能通过量规。

  b)半硬质套管及波纹套管按图4选择量规,测定相应规格套管式,在无任何外力作用下,套管不能通过量规。

3.a)硬质套管内径测量按图5选择量规,取三根长度为1000mm的套管,测定相应规格的套管时,量规应能在其自重作用下通过套管

  b)半硬质套管及波纹套管用游标卡尺测量其内径,沿每根套管圆周均分测出3个值,三根套管共测得9个内径值,要求测量值不应小于规范中表2的内径值

  c)壁厚的测定,截取一段套管,沿横截面4个等分点,用游标卡尺测试其中一点为最薄点,取4点数据的平均值。

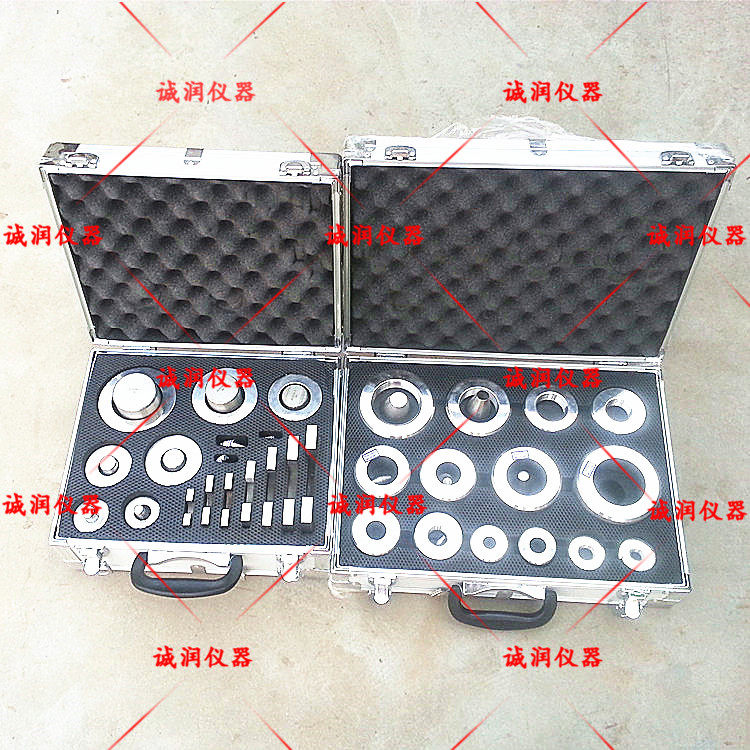

JG3050电工套管量规(45件)

4.螺纹检测按图6选择量规,测定相应规格的螺纹时,在不需要很大力的作用下,螺纹量规可旋在套管或配件的螺纹上,且改量规不能在套管或配件螺纹上滑过。

三、电工套管量规技术参数:

1、JG3050-2套管外径量规

JG3050-2套管外径量规,《JG 3050-1998 电工套管》图片2;

量规规格:16、20、25、32、40、50、63。

2、JG3050-3套管外径量规

JG3050-3套管外径量规,《JG 3050-1998 电工套管》图片3;

量规规格:16、20、25、32、40、50、63。

3、JG3050-4半硬质套管外径量规

JG3050-4半硬质套管外径量规,《JG 3050-1998 电工套管》图片4;

量规规格:16、20、25、32、40、50、63。

4、JG3050-5套管内径量规

JG3050-5套管内径量规,《JG 3050-1998 电工套管》图片5;

量规规格:16、20、25、32、40、50、63。

5、JG3050-6螺纹量规

JG3050-6螺纹量规,《JG 3050-1998 电工套管》图片6;

量规规格:16、20、25、32、40、50、63。

6、JG3050-11半硬质套管及波纹套管弯曲后内径量规

JG3050-11半硬质套管及波纹套管弯曲后内径量规,《JG 3050-1998 电工套管》图片11;

量规规格:16、20、25、32、40、50、63。

7、JG3050-12硬质套管弯曲后内径量规

JG3050-12硬质套管弯曲后内径量规,《JG 3050-1998 电工套管》图片12;

量规规格:16、20、25。
