DM1550 位移速度显示仪 电位器位移表RS485 拉线位移长度显示仪

发布时间:2017/12/12 15:51:00

DM1550 系列

智能位移表

(使用说明)





 一、概述

DM1550系列位移表采用全自动贴片封装工艺,并具有多种输出功能和控制功能,六位LED数码显示,显示范围宽,具有很强的抗干扰能力。可设定报警值,达到报警值输出继电器信号,输出延时时间可调,手动或自动复位供选择,掉电数据自动保持功能,输入电位计,编码器等信号。广泛应用于食品、包装、浇灌、木材机械等行业,带按键启动、停止、清零功能,并可选外接按钮。功能强大,适用于各种场合。



二、功能特点

6位LED数码显示,显示范围宽

双继电器输出,可设置两个报警值,提前预警

带比率系数设定,输出延时时间设定

输入输出带光电隔离,抗干扰能力极强

采用铁电存储器,计数值断电存储更稳定可靠

支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议

具备仪表按键清零功能,具备仪表上电复位状态设置功能

输出、电源、通讯相互之间采用光电隔离技术

三、主要技术指标

输入

输入信号

编码器

显示

0999999测量值显示

其他参数

报警输出

继电器容量AC220V/2ADC24V/2A

通讯

RS232/RS485  MODBUS-RTU、打印接口

波特率

1.2057.60Kbps

电源

AC220VDC12V24V

功耗

≤5W

工作环境

温度-1060  湿度<85RH

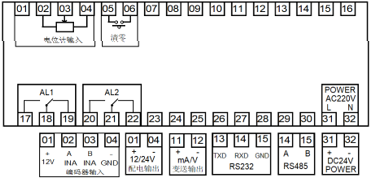

四、产品尺寸、端子接线

尺寸:160×80×145mm端子接线图


外形尺寸及开孔尺寸对应表

外形尺寸

开孔尺寸

横式160×80×125

152×76mm

方形96×96×110

92×92mm

横式96×48×110

92×44mm

五、产品选型

智能位移表 DM1550-□□□-□□□-□□□

                  ①②③ ④⑤⑥ ⑦⑧⑨

规格尺寸

信号输入

报警输出(继电器输出)

代码

外形   长×高×深 mm

代码

输入类型

代码

报警输出

A

C

D

L

横式160×80×125

方形96×96×110

横式96×48×110

其他特殊尺寸

1

2

SSI编码器

电位计

R0

R1

R2

无报警输出

1个报警输出

2个报警输出



变送输出

通讯输出

外部触发输入

代码

输出类型

代码

输出类型

代码

类型

T0

T1

T2

T3

T4

T5

T6

无输出

4-20mA输出

0-10mA输出

0-20mA输出

1-5V输出

0-5V输出

0-10V输出

N

S

R

P

无通讯输出

RS485

RS232

RS232打印接口

W

Y



无外接按钮

有外接按钮

馈电输出

供电电源

备注

代码

输出电压

代码

电压范围

无备注可省略

0

1

2

5

无馈电

DC12V

DC24V

DC5V

A

D

AC85~265V(50~60HZ)

DC10~30V



备注:1、选型时根据接线图选择功能,因接线端子数量有限,同一组端子上只能选择一种功能,

2、选型必须完整,没有选到的功能也要填上代码。

选型举例:DM1550-A1R1-T0NW-1A
