MKY-PS-D 人体静电释放器

发布时间:2017/3/17 8:41:00

产品简介:

    目前,国内广泛应用的静电消除装置,是采用不锈钢金属导体直接接地的方式来消除人体静电,此方式为金属导体放电,放电能量较大,当人体带电达到一定程度,或金属工具与球体碰撞时,在接触的瞬间易打火放电,从安全角度来讲,实际上是增加一处“点火源”,带来新的安全隐患。

         MKY-PS-D型人体静电释放器的触摸球采用“静电亚导体”材质,缓慢释放人体静电,消除静电打火的隐患,并标配鲜明的警示标牌,不仅能提醒工作人员触摸,还有助于油库安全管理形象的提升。
 使用场合(参考国标):
  GB50074-2002《石油库设计规范》        第14.3.13条规定:下列甲、乙、丙A类油品(原油除外)作业场所,应设消除人体静电装置:         1、泵房的门外;
         2、储罐的上罐扶梯入口处;         3、装卸作业区内操作平台的扶梯入口处;
         4、码头上下船的出入口处。



性能特点:




1、触摸球采用“静电亚导体”材质;

    静电亚导体是介于导体和非导体之间的材料,其表面电阻率在106~109Ω之间。因静电亚导体材质具有较高的电阻率,在接触瞬间,其泄漏电流十分微弱,处于μA极,静电释放缓慢,杜绝产生瞬间电击现象,更适用于石油化工等危险防爆场所。



2、特制警示标牌;

   外形美观精致,配备警示标牌,采用304不锈钢边框,坚固耐用。不仅能时刻提醒工作人员触摸使用,还有助于整体安全管理形象的提升






3、真材实料,精选304不锈钢,壁厚1.0mm

    原材料经过严格把关,精选国家标准304不锈钢,表面经过精加工抛光处理,壁厚1.0mm,管径51mm,美观、结实、耐用。





4、设专用接地线;

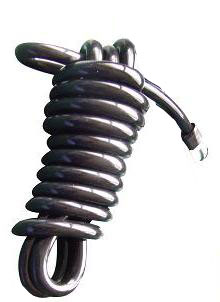

   产品标配3m耐油接地电缆,该电缆采用特殊材质,表皮橡胶耐油、耐水、抗日晒,现场与接地桩相连,保证静电的可靠释放

能量释放对比表:(人体静电压2KV)

触摸球材质

不锈钢
R<100Ω

静电亚导体
106Ω<R<109Ω

T  放电时间

<10nS

>1ms

I  放电电流

>20A

<2mA

U  残余电压

不确定

小于100V

火花放电程度

极易

是否人体电击感

极易

无感觉





技术参数:
电气参数:
        1、静电触摸球表面电阻率:1.0*107Ω ~ 1.0*109Ω
        2、静电触摸球电荷转移量:<0.1μC


机械参数:
        1、产品高度:1.1m

        2、球体直径:90mm
        3、钢管直径:51mm
        4、钢管壁厚:1mm
        5、接地线长度:3m
