3051系列压力/差压变送器产品说明

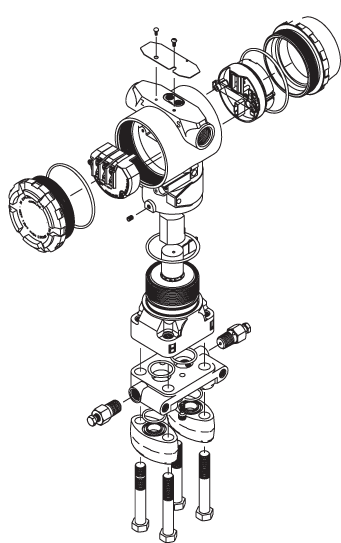

3051系列压力/差压变送器

压力传感器产品说明
传感膜头
  「Td」-3051压力传感器（以下简称3051）的共面传感器膜头的灵活性，令您可使用最适于您压力测量需要的传感器技术。压力传感器与过程介质和外部环境保持机械、电气及热隔离。传感器远离过程法兰，移至电子外壳的颈部，可实现机械隔离和热隔离。该设计使传感器不与热源直接接触，并释放了传感器杯体上的机械应力，可提高静压性能。
玻璃密封的压力传输送管与传感器杯体绝缘安装，保证了电气绝缘，可提高电子线路的灵活性、性能与耐舜变电压保护的能力。
3051C型压力传感器膜头还进行温度测量，用于补偿温度影响。
在工厂的特性化过程中，所有传感器都经受了整个工作范围内的压力与温度循环测试。根据由此得来的数据产生修正系数，然后将系数贮存于传感膜头的内存中，从而可保证变送器运行过程中能地进行信号修正。
该传感器膜头的内存也可帮助加快维修过程。因为所有膜头的特性值都出贮存在膜头中，所以可直接更换线路板而无需重新校验或拆下独立的贮存修正系数的PROM。
压力传感器膜头内还有线路板，它将输入的电容与温度信号直接转换成可供电子板模块进一步处理的数字化信号。
3051压力传感器原理 电子线路板
电子板采用专用集成电路（ASIC）与表面封装技术。该板接收来自传感膜头的数字输入信号及其修正系数，然后对信号进行修正与线性化。电子板模块的输出部分将数字信号转为模拟输出，并与HART手操器进行通讯。标准的3051型压力传感器模拟输出为4-20mA；低功耗传感器为电压输出（1-5或0.8-3.2V）。
可选液晶表头插在电子板上，以压力、流量或液位工程单位或模拟量程值百分比显示数字输出，标准型与低功耗型变送器均可选用液晶表头。
数据存贮
组态数据存贮于变送器电子板模块的性EEPROM存贮器中。变送器掉电后，数据仍保存，故而上电后变送器能立即工作。
数/模转换与信号传送
  过程变量以数据存贮，可以进行地修正和工程单元的转换。信号经修正后的数据转换为模拟输出信号。HART手操器可以直接以数据信号方式存取传感器读数，不经过数/模转换以得到更高。
通讯格式
  3051型压力传感器采用HART协议进行通讯，该协议使用了工业标准Bell202频移调制（FSK）技术。在模拟输出上叠加高频信号可以进行远程通讯。采用该技术，能在不影响回路完整性的情况下，实现同时通讯和输出。3051型低功耗传感器可与任何使用HART协议（版本6.2或更高版本）的主机进行通讯。
软件功能
HART协议使用户可以容易地使用3051型压力传感器的组态，测试与具体设定的功能。
组态
  使用HART手操器可以方便地对3051型进行组态。组态由两部分组成。首先，设定传感器的工作参数，包括：
ｏ零点与量程设定点
ｏ线性或平方根输出
ｏ阻尼
ｏ工程单位
其次，可将信息性数据输入变送器，以便对变送器进行识别与物理描述，包括：
ｏ工位号： 8个字母数字字符
ｏ描述符：16个字母数字字符
ｏ信息： 32个字母数字字符
ｏ日期
ｏ一体化表头安装
ｏ法兰类型
ｏ排液/排气阀材料
ｏO型环材料
ｏ远传信息
除以上讨论的可组态参数外，3051型压力传感器软件中还包含一些用户不可变更的信息：变送器类型，传感器极限值，量程，灌充液，隔离膜片材料，膜头系列号及变送器软件版本号。
测试
3051型压力传感器可以进行连续自检。当出现问题时，传感器将激活用户选定的模拟输出报警。HART手操器可以查询变送器，确定问题所在。变送器向手操器输出特定信息，以识别问题，从而快速而便捷地采取维修措施。若操作员确认是回路有问题，可让变送器给出特定输出，以供回路测试。
具体设定
在压力传感器初始化阶段和数字电子板维护时需进行具体的设定。它允许对传感器与模拟输出进行微调，以符合工厂压力标准。此外，特性化功能令用户可防止模拟输出设定点被意外或故意调整。
