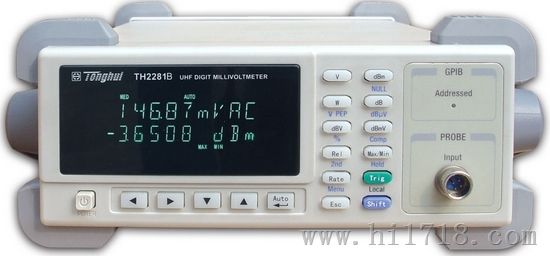

常州同惠TH2281B交流毫伏表
发布时间：2015/9/9 17:10:00常州同惠TH2281B交流毫伏表
常州同惠TH2281B交流毫伏表产品简介
简要介绍
■ 常州同惠TH2281B交流毫伏表，其测试频率范围覆盖了9kHz~3GHz，从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。其装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具，因而在工厂、研究部门、部队和学校都有广泛的应用。
能同时测量电压和功率，并能同时显示测量值及运算值。采用智能化微处理器控
制技术、优良的放大器电路和 A/D 线性检波器使测量电压的固有误差优于 2%。贴
片生产及装配工艺使毫伏/功率表具有体积小、重量轻、稳定可靠性高、测量速度
快、频率响应误差和驻波系数小等优良性能。
常州同惠TH2281B交流毫伏表 有很宽的测量范围：
·4?位双读数的清晰 VFD 显示。
·测量电压范围：1mV~10Vrms。
·测量功率电平：-47dBm~33dBm(0dBm=1mW ，默认 50Ω负载)
·测量功率：20nW~2W (负载电阻 R=50Ω,负载电阻可设)
·毫伏/功率表输入电阻：低频时同轴检波器与探头开路阻抗≥100kΩ。
·Max，Min 记录功能及百分比（percent），菜单功能设置计算。多功能可组
合双数字 VFD 显示。
·不同信号源的源阻抗设置测量功率和 dBm 值。
·自动和手动量程转换功能。
编程语言及控制接口：毫伏/功率表提供 SCPI 编程控制语言，提供 USB（标配）
/RS-232C（选配）控制接口；还提供 GPIB IEEE488 接口(选配)。
常州同惠TH2281B交流毫伏表产品技术参数
技术参数
型号
TH2281B
输入配置
射频探头，50Ω同轴三通，NJ型50Ω标准负载（一个）
接口
标配USB_DEV接口，选配GPIB与RS232C接口
基本准确度
读数值的±2%
输入阻抗
低频时探头输入阻抗≥100kΩ，插入50Ω负载同轴三通测量电压和功率。
测量电压和功率量程
4mV、 40mV、 400mV、4V、10V
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm
过载电压
AC≤15Vrms DC≤50V
频率响应误差
9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%)
驻波系数（VSWR）
9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44
常州同惠TH2281B交流毫伏表产品特点
性能特点
■ 测量频率范围：9kHz-3000MHz(同轴检波器) 9kHz-1200MHz（探头）
■ 测量电压范围：1mV-10V
■ 测量功率范围：-47dBm-33dBm、20nW-2W(50Ω负载)
■ 优良的频率响应和电压驻波系数（VSWR）
■ 测量显示功能：4?位双读数的清晰VFD显示。主显示一种读数，副显示可滚动调出其他读数。 ：mV、V、W、dB、dBV、dBmV、dBμV、Vp-p 相对值：dB、%、Max/Min、Comp
■ 自动量程和手动量程转换功能。
■ 具有自动调零功能。
■ 标配USB_DEV接口，选配GPIB与RS232C接口，SCPI命令编程支持。
■ 软件菜单设置：测量dB、%、Max/Min、Comp参考值设置。 接口功能设置：GPIB、RS232C 接口波特率设置，结束符设置，GPIB地址设置
