压力表校核试验台

发布时间:2017/7/17 17:36:00

概述:
    我公司设计的压力表校核试验台,是根据目前压力表校核厂家实际需求,所研发的一种实用性很强的装置。设备主要采用手动真空压力泵及气驱增压泵提供负压、微正压及高压检测压力,检测表与标准表的连接采用快速接头,使整台设备操作简单,性能稳定。
适用范围:
适用于各种压力表0.1级-4.0级
主要技术参数:
校核压力:液体:250MPa
              气体:60MPa
介质:空气、水

 压力表疲劳试验台  压力校验台   脉冲实验台

1413008096_2120417359

一.设备型号:

序号

设备名称

型号规格

单位

数量

1

压力表疲劳试验台

YLBPL-MP

1





二.原理



它是使用电动泵为动力源,输出液压力与驱动液压力成比例。通过控制动力源来控制输出压力、试验频率。

三.适用范围:


 该测试系统主要应用于各式压力表和压力变送器的耐压强度和疲劳测试。

四.主要技术参数



   加压范围 :压力45MPa ( 高压输出压力可调 )

   可同时试验: 5块

     试验介质:液压油

   脉冲频率 : 0-60 次 /Min (可调)

电源电压:交流 220V

控制系统:电子控制系统(单片机)

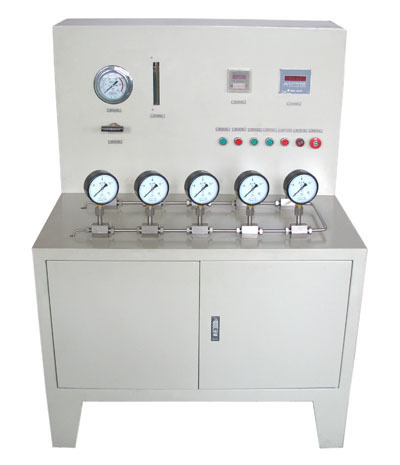

压力表试验台由低压动力泵、高压增压器以及电路控制系统组成。    可以完成压力表的疲劳试验,与基准表相对比,测试压力表稳定性与准确性,可以自行设定试验压力与试验次数、试验频率,达到试验次数,自动停机并报警的功能。
