产品概要

F701  +具有出色的功能,例如高精度放大器,高采样率和耐振动的高性能滤波器。
此外,还提供等效校准,顺序控制,设定值恢复和电源故障恢复等各种功能。
F701  +是兼顾性能和便利性的理想称重指示器。

F701  +产品影片

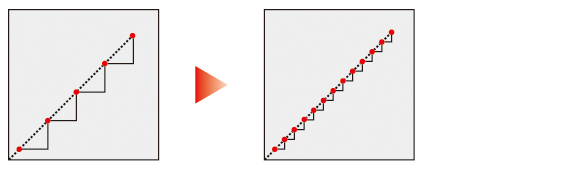

高采样率和分辨率

高速A  /  D转换和强大的500次/秒的数字处理能力。
在所有输入范围内均为高分辨率的1/10000。
*可以更改为100次/秒。



借助高速A  / D转换,可以快速而精确地执行测量。

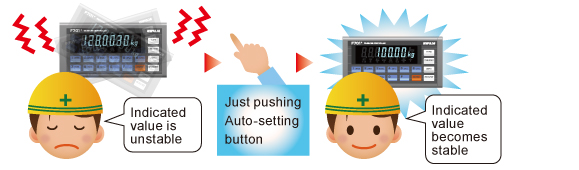

自动过滤器调整

能够根据工作条件自动调节过滤器。有助于在测试操作中进行设置。

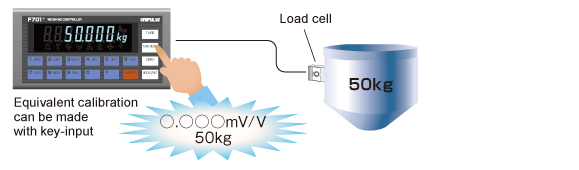

等效校准

只需通过按键输入额定容量并将称重传感器输出至F701  +,即可轻松进行等效校准。

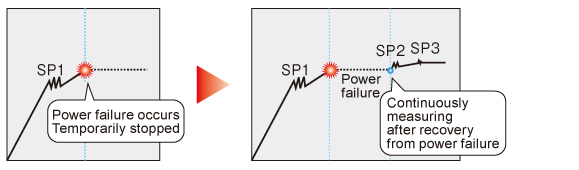

恢复形式临时停止/断电

临时测量停止和操作重启模式可用。可以从中间连续进行测量。

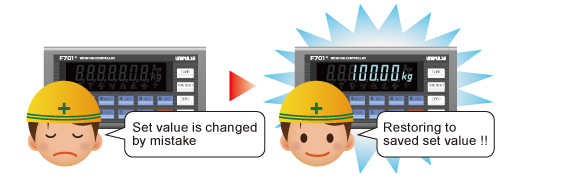

设定值恢复

如果错误更改了设定值,则可以恢复设定值。



各种功能可用

· 数字低通滤波器
由于具有抗振动性,因此可以快速而精确地进行测量。
*也可以选择常规模拟滤波器

· 接收器类型/源类型可用
I  / O信号的类型可以从接收器和源中选择。

· 显示累计值与一触式
累积值可以用一触式被显示

· 通过RS-232C通信与打印机连接
可以输出时间数据以进行有效的数据管理。

· 提供各种可选的接口
D /  A转换器,BCD输出,RS-232C,RS485(可从Modbus-RTU和UNI格式中选择),PROFIBUS-DP。

· I /  O板可在现场轻松更换

技术指标

模拟部|滤波器|显示部|设定部|外部信号|接口|一般性能|附件

模拟部分


励磁电压

DC10V±5%输出电流:120mA以内
遥感类型(最多可并联4350Ω称重传感器)

信号输入范围

-0.5至3.0mV /  V

调零范围

通过数字处理自动调节-0.5至2.0mV / V

增益调整范围

通过数字处理自动调节0.3至3.0mV / V

最小 输入灵敏度

0.3μV/计数

准确性

非线性:0.01%/  FS
以内零漂移:0.2μV/℃RTI
增益漂移:15ppm /℃以内

A /  D转换器

速度:可以选择500次/秒,100次/秒
分辨率:24bit(二进制)

最小 显示分辨率

1/10000

二次校准

等效校准
最小值 二次校准时指示的分辨率:1/1000(室温)



过滤


模拟量

低通滤波器可选2、4、6、8Hz(-12dB /  oct。)

数字

低通滤波器可选择OFF,1、1.5、2、2.5、3、4、5Hz



显示部分


显示单位

字符高度18.5mm通过荧光显示管的数字显示(7位)

显示值

5位数字,签名;负号显示在最高有效位

显示频率

可以选择3、6、13、25次/秒。

容量

5位数

最小 规模划分

可以设置为1到100

超标显示

LOAD:A /  D转换器输入减负,-LOAD:A / D转换器输入
减负,OFL1:净重超过,OFL2:容量+9刻度除,OFL3:毛重超过

零中心

将显示一个真实的零点或每个值的中心。

单元

可选kg / g / t /  lb / N /无

状态显示

SP3 / SP2 /  SP1 / LOCK / ZT / ZALM / STAB / TARE / NET / GROSS /
HI LIM / HI / GO / LO / LO LIM / HOLD /  NZ / CZ



设置部分


设定方法

通过操作薄膜键进行设置。
也可以通过RS-232C接口(选购件)和RS-485接口(选购件)进行设置

记忆设定值

校准值和部分设置值:NOV.RAM(非易失性RAM)
其他设置值:F-RAM(非易失性RAM)

保护设定值

可以通过锁定开关和锁定参数来设置保护。

设定项目

上限,下限,接近零,设定点1,设定点2,补偿,上,下,最终,比较禁止时间,判断时间,完整输出时间,补偿进给时间,AZ次数,判断,自动自由落体补偿调整值,皮重设置,称重功能1,称重功能2,称重功能3,序列模式,禁止功能键,过滤器,移动检测,零位跟踪,设置值LOCK,天平称重值,容量,最小值。标度划分,净值结束,总值结束,DZ调节值,功能选择,重力加速度补偿,零位校准,跨度校准,等效校准,输入选择,输出选择,移动平均滤波器,重新启动设置点1,重新启动设置点2,重启设定设定点3



外部信号
订购F701  +时,可以指定是PNP(信源)类型还是NPN(接收器)类型。


输出信号
(12点)

NZ,SP1,SP2,SP3,欠,过,下限,上限,
稳定,输出选择1,输出选择2,输出选择3
当晶体管导通时,输出导通。
* PNP(电源)类型:外部电压必须由客户单独准备。

输入信号
(8点)

G / N,D /  Z,一键去皮,输入选择1,
输入选择2,输入选择3,输入选择4,输入选择5
触点(继电器,开关等)或非触点(晶体管,集电极开路)等)可以连接。
* PNP(电源)类型:外部电压必须由客户单独准备。



接口
2可以在标准接口之外添加可选接口。
* 1(标记):仅1个选项可用。
* 2(标记):仅1个选项可用。


SIF

2线式串行接口

232

RS-232C通信接口(选购件)* 1

485

RS-485通讯接口(可从Modbus-RTU中选择,UNI格式)(选件)*  1

BCO

BCD并行数据输出接口(选件)* 2

数模转换器

D / A转换器(选购件)*  2

PRF

PROFIBUS接口(选购件)* PROFIBUS-DPV0 *  2



一般表现


电源电压

AC100至240V(+  10%-15%)(免费电源50 / 60Hz)

浪涌电流

1.5A,1ms  AC100V平均负载条件(在室温下冷启动)
2.5A,1ms  AC200V平均负载条件(在室温下冷启动)

能量消耗

7W典型值

运行条件

工作温度:-10至+  40℃储存温度:-20至+ 85℃
湿度:85%RH或更低(无冷凝)

外型尺寸

192(宽)×96(高)×160(深)mm(不包括投影)

重量

大约 1.5公斤



附件


交流输入线(标称额定值125V)2m

1

称重传感器连接器

1

迷你螺丝刀

1

57系列24p连接器,用于外部输入/输出

1

操作手册

1

BCD输出连接器×1(带BCD输出选件)

1

D /  A转换器连接器×1(带D / A转换器选件)

1



选项

模型

接口

232

RS-232C通讯接口

485

RS-485通讯接口(可选Modbus-RTU,UNI格式)

BCO

BCD并行数据输出接口

数模转换器

数模转换器

PRF

PROFIBUS接口*  PROFIBUS-DPV0



可选配件

模型

描述

CAAC2P-P2

交流输入线2m

CAAC3P-CEE7  / 7-P1.5

交流输入线(耐压:250V)1.5m

CA4131

(6线)电缆,一端带有JRC连接器3m

CA4230

JRC-PRC(6线制)转换继电器电缆0.3m

CA4311

JRC-PRC(6线)转换继电器电缆(4线至6线)
(用于520A)1m

CN3P-2P

3P-2P交流输入线的转换器插头

CN10

称重传感器连接器(JRC连接器)

CN21

用于BCD输出的57系列36p连接器

CN23

57系列24p连接器,用于外部输入/输出

CN34

用于RS-232C的D-Sub 9p连接器
