带电电缆识别仪操作步骤:

1. 接发射源:

    将发射卡钳A的红、黑两个接线插头插在发射源对应的两个红、黑接线柱上,将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地,对于不运行的电缆,也可以用发射卡钳在不运行电缆上耦合信号进行识别,但要求电缆两端可靠接地外,还要将两端的芯线可靠接地。

2. 打开发射源和接收机电源开关核对方向:

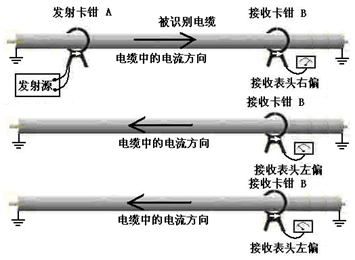

    在距发射卡钳两米以外的被识别电缆上,将接收卡钳B卡住该电缆,其卡钳上的箭头一定要指向电缆终端。然后核对带电电缆识别仪电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转,同时有声光提示。如图示。如果将接收卡钳B的箭头指向发射源端,将不会有声光提示,而且电流表头指针向左偏转。记住接收 卡钳表头偏转方向。带电电缆识别仪电路示意图带电电缆识别仪电路 示意图

3. 识别:

    在识别点,用接收卡钳B对各条电缆进行识别。在进行识别时,一定要将接收卡钳上的箭头始终指向电缆的终端方向,逐条电缆进行卡测。在被识别电缆上,接收机电流
表头指针一定是向右偏转,同时声光报警提示。而在其余电缆上,接收机电流表头指针一定是向左偏转,没有声光报警提示。接收机电流表头指针向右偏转,同时声光报警提
示的就是要寻找和识别的那条电缆。这个测试结果具有性。也就是说,该电缆沟里无论有多少条电缆,当用接收卡钳B对各条电缆进行识别时只有一条电缆(要寻找和识别
的电缆)上的接收机电流表头指针是向右偏转,同时声光报警提示的。
