堰槽式地表径流流量监测系统原理及其维护

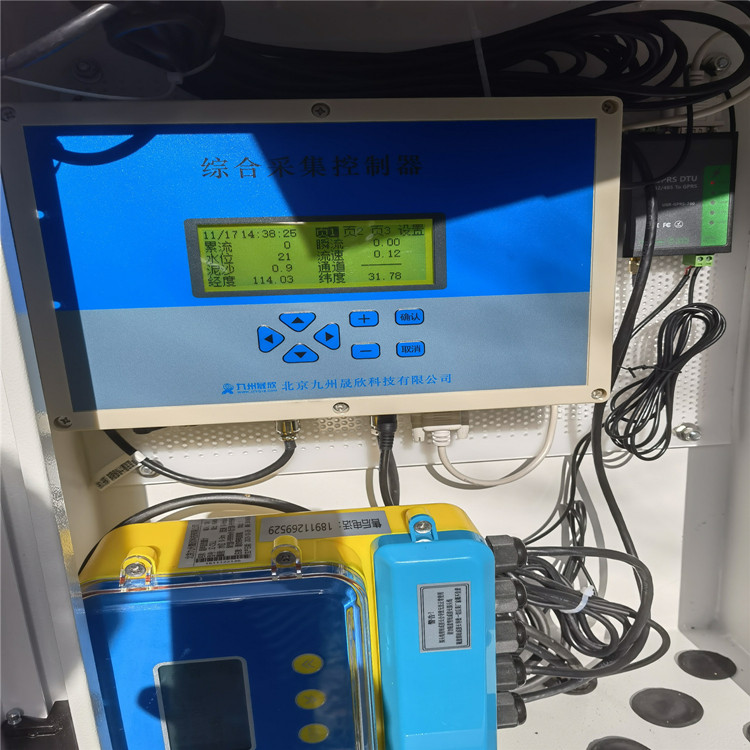

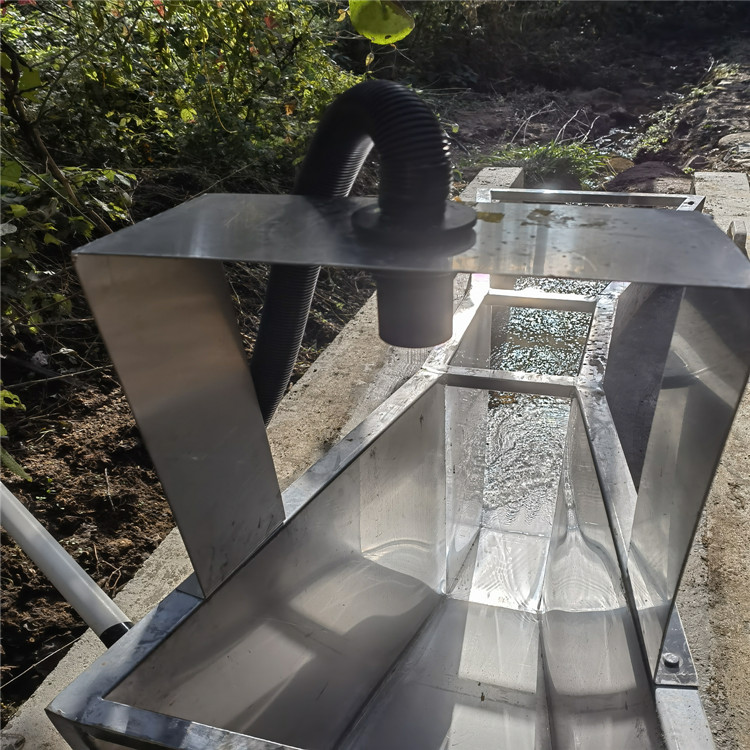

设备图片如下：

堰槽式地表径流流量监测系统是通过特定几何形状的堰槽结构，将自然水流转化为可测量的水位-流量关系，从而实现流量监测的装置。以下是其核心原理及维护要点：

一、工作原理

结构基础

系统由 堰槽装置（核心测量单元）、水位传感器（如超声波、压力式）和 数据采集终端 组成。堰槽根据测量范围和场景设计为不同类型，常见有：

薄壁堰（如三角堰、矩形堰）：水流越过堰口形成自由跌水，通过堰上水头计算流量。

巴歇尔槽：收缩-扩散型槽体，通过槽内水位与流量的固定关系（需校准）实现测量。

无喉道槽：适用于小流量、低水头场景，结构简单。

流量计算公式

根据堰槽类型不同，流量（Q）通过水位（H）计算：

三角堰：( Q = C \cdot H^{5/2} )（C为流量系数，与堰角、水头相关）

巴歇尔槽：( Q = C \cdot H^n )（C、n为槽型特定系数，需查表或校准）

水位传感器实时采集水头高度，终端通过预设公式自动换算为流量。

二、系统维护要点

1. 日常检查（每周/每月）

堰槽清洁

清除槽内淤积的泥沙、杂草、垃圾，避免水流受阻或水位测量失真。

检查堰口是否磨损、变形（尤其薄壁堰的锐缘需保持锋利）。

传感器校准

定期用卷尺测量实际水位，与传感器读数对比，误差超过±2%时需重新校准。

超声波传感器需清理探头表面污渍，避免声波反射异常。

2. 定期维护（每季度/半年）

结构完整性

检查堰槽与渠道连接处是否渗漏，混凝土/金属结构有无裂缝、腐蚀。

巴歇尔槽需确认收缩段、扩散段是否完好，避免因变形导致流量系数变化。

设备功能测试

测试数据采集终端的存储、传输功能，确保与上位机通讯正常。

检查电源系统（如太阳能板、蓄电池），保证连续供电。

3. 特殊场景处理

高水位/洪水期

洪水后需彻底清理堰槽内杂物，检查结构是否被冲刷损坏。

低温环境

冬季对传感器及管道采取保温措施，防止冻裂（如包裹加热带）。

生物附着

藻类、贝类等附着会影响水位测量，可定期投加环保型除藻剂或物理刮除。
