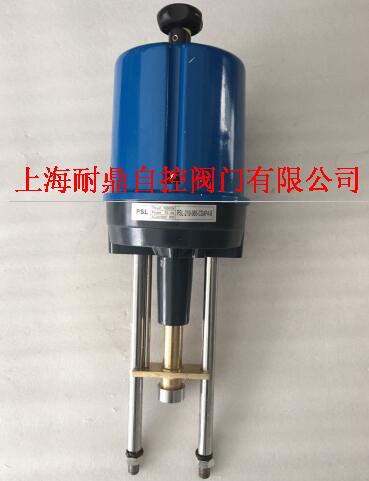

CSL-208-065-CSAP4-B CSL-210-065-CSAP4-B 电动执行器

上海耐鼎自控阀门有限公司

一、使用说明   CSL-204-050-CSL-V1电动执行器直行程调节型电动调节阀

 CSL-□□□…型系列电子式直行程电动执行机构是电动单元组合仪表DDZ系列中的执行单元产品之一，执行机构与调节阀本体构成电动调节阀，是工业过程测量和控制的系统中的执行调节机构；它内置伺服放大器，接收标准4-20mA信号，以AC220V或：AC380V  AC24V  DC24V等电源为动力，采用永磁直流电机为驱动电机，微处理数字控制电路和机械传动组合成一种科技创新的智能化仪表。

  PSL型系列电子式直行程电动执行机构具有体积小、重量轻、力矩大、噪声低、精度、运行平稳、抗干扰性强、防护等级等优点， 被广泛应用于石油、化工、冶金、电站、轻纺、食品、医药、饮料等工业部门中。

二、产品特点   CSL-204-050-CSL-V1电动执行器直行程调节型电动调节阀

1、产品功能

1.1自整定功能：阀门位置自动定位，对应执行机构的上下限位位置。

1.2自诊断功能：当控制过程输入信号断线时，具有选择执行机构输出保护方式（即执行机构处于：位置保持，全开、全关位置）。

1.3故障报警：控制过程中出现输入信号断电或发生堵转卡阻等故障时，执行器发出报警。

1.4组态功能：①灵敏度设定：额定行程的0.5-1.5%范围内设定。②作用方式设定：执行机构正作用，反作用设定。

1.5显示功能：显示输入信号值、位置反馈值、参数修改设置值。

2、产品特点：

·智能化—以微处理为核心控制器，实现多功能。·一体化—具有机电仪一体化设计思想，结构合理。·系列化—执行机构输出力选择范围多，与阀门连接方式多样化。·轻量化—产品体积小重量也明显减小，另外材料采用轻金属后使执行机构的重量减轻。·操作便—实现阀门位置的自动定位，大大方便操作人员的烦琐调试。·精度—传动全部采用小齿隙精度齿轮，具有效率、噪声低、寿命长、稳定可靠、无需再加油等特点。·电机好—驱动电机采用性能稀土磁性材料制作的永磁直流电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度等特点。
