ZXQ-2004C-266D-1 智能阀门控制器 ZXQ-2004-266D-2

ZXQ-2004C-266D-1 智能阀门控制器 ZXQ-2004-266D-2

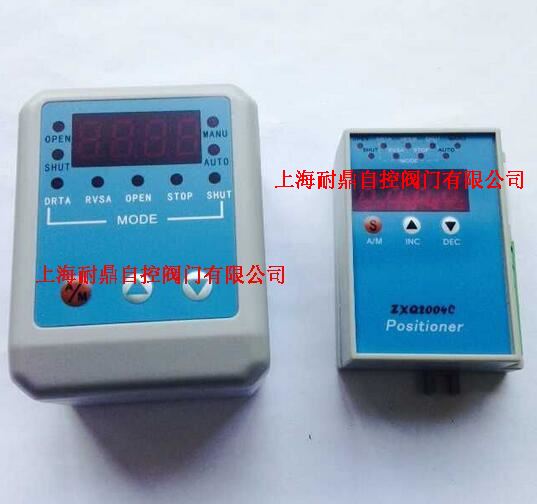

电动阀门智能定位器是经工业单片机为核心的智能信号采集控制系统,体积小巧,可选择安装在电动执行器的接线盒内或以din导轨方式固定在外,能直接接收工业仪表或计算机等输出的4-20madc信号(其它输入信号类型可在出厂前定制),与电位器反馈的电动执行器配套对各种阀门或装置进行定位操作,能对电动执行器的转角(或位移)进行自由标定,同时输出4-20madc的执行器转角位置(或位移)反馈转换信号,可按键设定执行器转角位置的下限限位值和上限限位值,定位器采用3个按键操作,9个led灯可直接显示定位器模态,4位数码led通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度,操作方便。


参数显示1led视窗通过按键切换显示阀门实际开度值、阀门设定开度值、定位器壳内温度和设定参数
状态指示2open输出控制“开 ” 继电器闭合
3shut输出控制“闭”继电器闭合
4manu手动状态
5auto自动状态
模式指示 (mode)6drta正动作模式,输入信号对应输出如下: 4ma — 满位( 一般标定为全开 ) 20ma — 零位( 一般标定为全闭 )
7rvsa逆动作模式,输入信号对应输出如下: 4ma — 零位( 一般标定为全闭 ) 20ma — 满位( 一般标定为全开 )
8open输入信号中断模态为“开” , 使执行器开至大开度限位处
9stop输入信号中断模态为“停” , 使执行器停在当前位置
10shut输入信号中断模态为“闭” , 使执行器开至小开度限位处
按键11a/m手动 / 自动切换键,参数的进入修改和切换键
12数值增加键,自动状态下还用于切换显示阀位设定开度值,手动状态下为“开”
13数值减少键,自动状态下还用于切换显示定位器壳内温度,手动状态下为“闭”
