18650锂电池安全性能测试仪进驻轻工业化学电源研究所

发布时间:2018/1/8 14:22:00

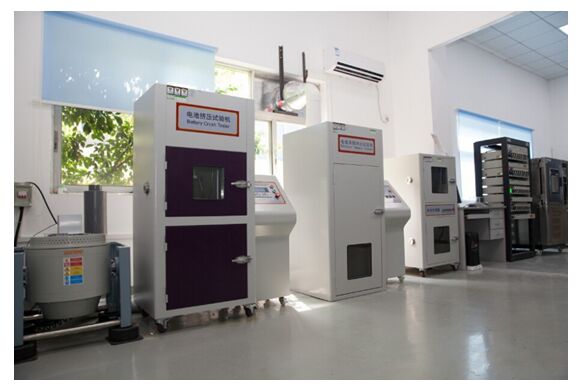

热烈祝贺东莞高升科技设计制造的全套18650锂电池安全性能测试仪器设备正式进驻轻工业化学电源研究所张家港实验室!!此次合作项目设备包含18650单体锂电池过充过放测试系统,18650锂电池短路试验机,18650锂电池跌落试验机,18650锂电池热冲击试验机,18650锂电池挤压试验机,18650锂电池针刺试验机,18650锂电池冷热冲击温变试验箱,18650锂电池振动冲击试验机各1台。




轻工业化学电源研究所始建于1982年,原直属国家轻工业部,为轻工业部专门从事化学电源研究和检测的机构,在九十年代国家机构改革时期,轻工业化学电源研究所于1999年在轻工系统内合并进入江南大学,2007年9月在教育部统一部署下,研究所被整建制划归苏州大学,目前为苏州大学物理与光电?能源学部下属独立运行研究机构,从事与新能源相关的电池及关键材料的检测、研发、人员培训、标准制订和检测设备研制,是具有独立法人资格的科研检测机构。自进入苏州大学以来,研究所在整体设施设备建设和研发方向凝练等方面取得了长足的进步,目前,拥有近6000平方米的试验场所以及电池材料中试线,电池及电池材料研发、评价和检测各类设备约500余台套。


轻工业化学电源研究所依据IEC、EN、UL、ANSI、GB、GJB、HB、QB等100多个标准对化学电源及其原材料进行检测,主要覆盖:

● 1、锂离子电池(磷酸铁锂、钴酸锂、锰酸锂、三元体系等)

● 2、原电池(锌-二氧化锰电池、碱性锌-二氧化锰电池、锂-二氧化锰电池、锂-亚硫酰氯电池、锂-二硫化铁电池、锌银扣电、锌锰扣电等)

● 3、蓄电池(铅酸蓄电池、金属氢化物镍蓄电池、碱性镉镍蓄电池等)

● 4、电池材料(电解二氧化锰、锌合金、铅酸蓄电池用生极板等)




主要检测项目涉及:

● 1、电性能测试:容量试验、高温性能、低温性能、循环寿命、大电流放电性能、贮存性能、荷电保持及恢复能力、内阻、放电性能试验、耐漏液性能等。

● 2、安全性能测试:高空模拟、重物撞击、挤压、短路、振动、冲击、过充电、过放电、强制放电、非正常充电、针刺、燃烧抛射、安全装置动作、温度循环等。

● 3、原材料分析:各类电池材料分析、有害物质分析、晶体结构、粒度分布、比表面积、振实密度等。


18650单体锂电池安全性能测试项目——表1:

项  目检测条件要  求
挤  压标准充电后,将电池放在挤压设备的两个挤压平面之间,逐渐增加压力至13kN,保持压力1min。不起火、不爆炸
针  刺标准充电后,在20±5℃的环境温度下,将接有热电偶的电池(热电偶的触点固定在电池大表面的中心部位)置于通风橱中,用直径3mm的无锈蚀钢针以20mm~40mm/s的速度刺穿电池表面的中心位置,并保持1min。不起火、不爆炸、电池表面温度不高于150℃
重物冲击标准充电后,将电池放置于一平面上,将一Φ15.8mm的钢柱置于电池中心,钢柱的纵轴平行于平面,让质量9.1kg的重物从610mm高度**落到钢柱上。不起火、不爆炸
热冲击标准充电后,将电池放置于热箱中,以5±2℃/min的速率升温至130±2℃并保温30min,然后取出,恢复至室温。不起火、不爆炸
过充电在20±5℃的环境温度下,先将电池以0.2C放电至3.0V。然后将电池置于通风橱中,连接电池正负极于直流电源,调节电源输出电流为3C,电压为10V,持续充电7h或电池电压不再增大。不起火、不爆炸
强制放电在20±5℃的环境温度下,先将电池以0.2C放电至3.0V。然后将电池置于通风橱中,连接电池正负极于直流电源,调节电源输出电流为3C,电压为10V,持续充电7h或电池电压不再增大。不起火、不爆炸
短  路试验应分别在20±5℃和55±5℃的环境温度下进行。将接有热电偶的电池(热电偶的触点固定在电池大表面的中心部位)分别置于通风橱和高温箱中(进行55±5℃的短路电池应先在次温度下保持1.5~2h),短路其正负极,线路总电阻不大于100mΩ,直到电池负载电压小于0.1V,并且电池表面温度恢复至不高于环境温度10℃时,结束试验。不起火、不爆炸、电池表面温度不高于150℃

(表1   18650锂电池安全性能测试项目)
