马蹄磁粉探伤仪。

一、产品概述
◆ 马蹄磁粉探伤仪主要用于铁磁性材料表面及近表面探伤，能检测6mm以下的伤损。对于表面较粗糙、不去除涂覆层的工件可利用直流探伤，交直流两用的磁化模式。
◆ 多功能通用主机可任意选配A.D.O三种探头，满足客户多种工件的需求。
◆ 采用外加磁场磁化法，体积小，重量轻，方便携带。
◆ 可控硅调压，电流连续可调，过流、过压、过温多重保护
◆ 马蹄磁粉探伤仪广泛应用于各类锅炉、压力容器、石油化工、冶金、船舶、电力、铁路、桥梁等行业的结构件、焊接件、锻造件、热处理件探伤。
二、产品简介
    马蹄磁粉探伤仪采用进口可控元件和高集成电路，使设备具有体积小、重量轻、用途广、携带方便、操作简单等特点。多功能通用主机可任意选配A.D.o三种探头；可利用外加磁场磁化法对大型压力容器、管道、球罐、钢结构、机械零配件分段局部探伤；交直流两用；对要求近表面（表面以下）、表面较粗糙、不去除涂覆层的工件可利用直流探伤。本设备特别适用野外、流动、现场探伤退磁使用。
三、技术参数
1、电源：220V 50HZ ±10％ 4A;
2、输出：AC：36V 8A，DC：12V 10A;
3、可配探头：A型、D型、O型三种探头;
4、探头线长：5 M;
5、工作节拍：建议在长时间使用时：充磁时间￡3秒/次，间歇时间≥5秒/次;
6、探头温升：￡60℃;
7、仪器重量：3.6 Kg。

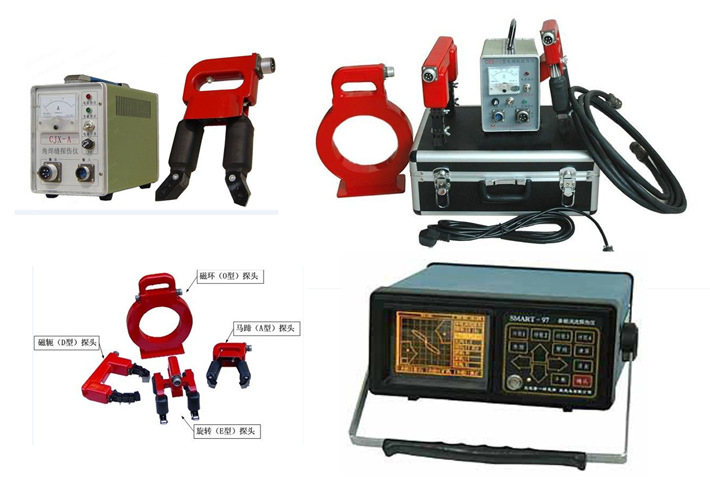

四、探头选配

磁粉探伤仪可配A、D、E、O四种型号探头。

1、马蹄式探头（A型）： 它可以对各种角焊缝，大型工件的内外角进行探伤；

2、电磁轭探头（D型）：它配有活关节，可以对曲面、平面工件进行探伤；

3、旋转磁场探头（E型）：它可以对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行性全方位探伤，可检查工件表面全方位的缺陷和伤痕；

4、磁环式线圈（O型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。

校验方法|：

1 外观检查 配件齐全,外表不得有硬的碰伤和变行,所有紧固件不得有松动和脱落。

2 允许电源电压波动范围校验 将电压表和调压器接于电源和探伤仪之间,调节调压器使电压表指示值在额定电压 (220V)的±10%范围内波动,检查仪器是否正常工作。

3 提升力校验 将仪器与试块良好接触,按下开关键,测试提升力。

4 灵敏度校验 选用市场黑色磁粉膏,按说明书要求配制成磁悬液。 选用 A-30/100 型磁粉探伤粉灵敏度 试片,按标准要求贴于试块上,边通电边浇磁悬液,检查试片磁痕。

5 低压回路绝缘电阻校验用 500V 兆欧表测控制箱电缆头对对外壳的绝缘

缺陷磁痕类型：

1、各种工艺性质缺陷的磁痕;

2、材料夹渣带来的发纹磁痕;

3、夹渣、气孔带来的点状磁痕。

产生漏磁的原因：

由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B=μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。
