G6000P-18K-0450-0090双向交流电源
发布时间:2025/9/5 16:32:00产品概述

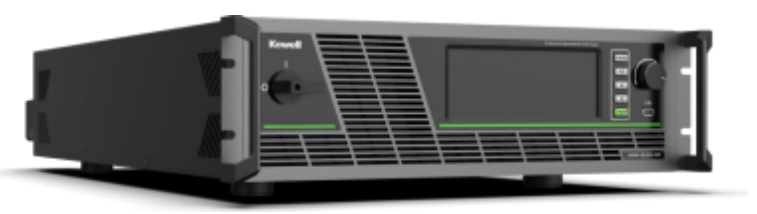

G6000 系列是一款高精度 、 高功率密度 、 高动态的可编程双向交流电源 , 支持三相独立可调 , 具备LIST/ PULSE/STEP 等多种编程功能 , 模拟电网电压和频率的扰动特性; 具备波形编辑 、 谐波 、 间谐波等模式, 模拟异常电网环境 , 测试被测件的电网耐受能力。G6000P-18K-0450-0090可编程双向交流电源广泛应用于光储 、 新能源汽车 、 交直流充电桩 、 科研机构 、 高等院校等 测试领域。
超高功率密度,交直流一体
单机最高支持 3U/18kVA , 体积小 、 重量轻 、 空间利用率高,具备交流及直流输出 , 最高支持 650Vdc 直流输出 , 且直流模式最大电流与交流有效值相同。
功能说明
科威尔G6000P-18K-0450-0090具备灵活的操作模式 , AC 、 DC、 AC+DC 输出模式 , 其中 AC 模式具有三相联动/三相 独立/单相运行模式 , 可独立设定幅值 、频率和相位等 。 其输出具有步阶 、 渐变 、 脉冲 、 谐波间谐波叠加 、 高 低压穿越等多种运行模式; 编程数据可保存 , 并支持导入导出。在此模式下可设定输出的电压 、 相位 、 幅值 、频率值 , 最小的设定的步长为: 0.01V 、 0.01Hz , 可设置 输出模式为三相联动/三相独立/单相设定。
LIST /STEP /PULSE 模式
具备 LIST 、 STEP 及 PULSE 等多种编程输出模式 ,STEP 和 PULSE 模式提供单步 或连续的电压变动 , 模拟电网干扰如周期瞬降 , 瞬间高压 , 电压渐降等; 图 4-8 为 LIST 模式 , 在该模式下可 编辑更复杂的测试波形 , 支持 10 组工步编辑 , 每组可设置 20 个序列 , 且工步可循环设置 , 可模拟各种各样 的电压瞬降 , 中断和变异的波形。
高低压穿越

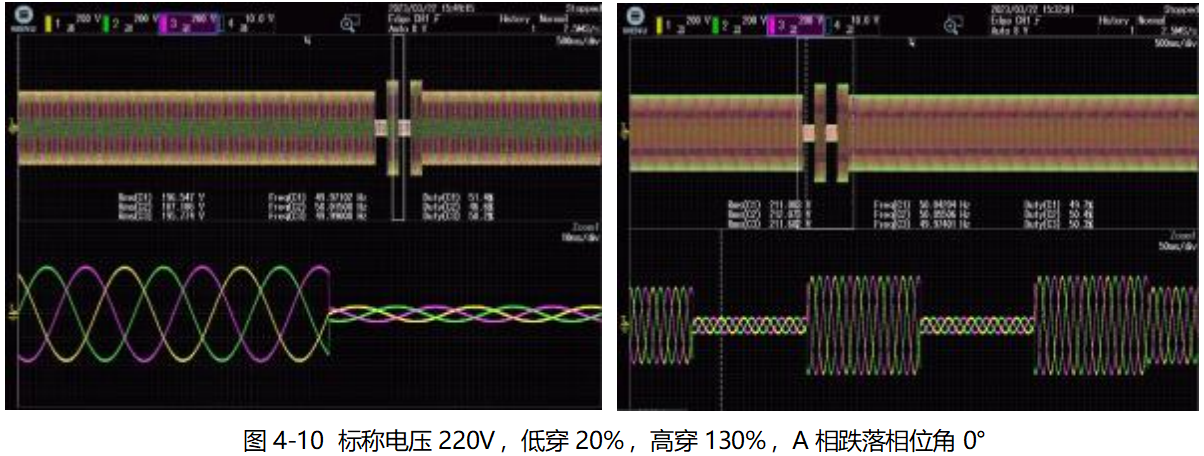

具备高穿 、低穿 、 高低穿联合测试功能 , 可实现单相 、 两相 、 三相等穿越测试 , 如图 4-9 所示 , 高低电 压联合穿越测试如图 4-10 所示。
