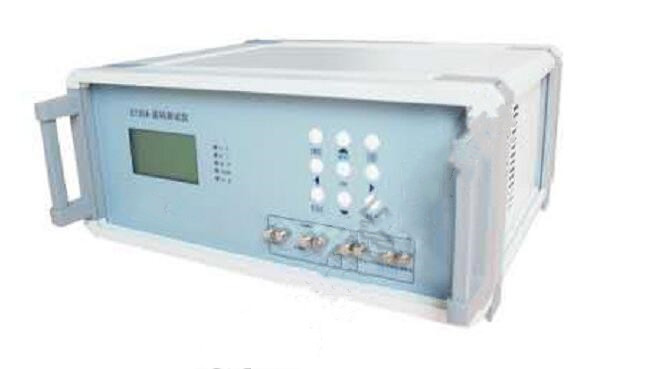

误码测试仪 型号:ET35A 库号：D397252

ET3 误码测试仪对接收的数据进行检测，并与数据源对比，得出接收的比特总数 RBM

和接收的错误比特数 RBEM，由微处理器计算出误码率 BER=RBEM/RBM，然后对相关参数实时

显示。相关软件用来完成误码仪数据显示、打印功能。

ET3 误码仪有 1 个 PECL 电平信号通道、1 个 TTL 信号通道。PECL 信号采用 AC 耦合

输出、输入，TTL 信号为直流耦合。

ET3 误码仪使用菜单界面来设置参数、显示参数。误码数、误码率、日期和时间为

实时方式显示。

误码仪指示灯用来显示误码仪的工作状态： 开始、停止、错码、无数据、记录。详

细说明见后。

误码仪后板上有 RS232 串行数据口，用来与电脑连接。电脑安装软件后，可以读

取误码仪储存的误码记录，保存到电脑。

A、图案：

N 伪随机序列码：2 -1，其中 N=7、9、11、15、23、31

B、速率： 1K～159Mb/s（TTL 电平），100K～159Mb/s（AC 耦合 PECL 电平）

C、码型： NRZ，PECL 电平是 AC 耦合，TTL 电平是 DC 耦合

-N

D、插错：单个、10 其中 N=4、5、6、7

E、收、发数据正负极性可切换

F、可以自环测试

G、可记录至少 1000 个数据

H、软件（作为选件）：串行数据口与电脑连接，方便于电脑监视、保存数据和打印输出

I、状态显示：

1、测试结果：测试时间、误码数、误码率

2、工作状态： 开始、停止、错码、无数据、记录

J、电源： AC200V～240V,50HZ

K、工作温度： 0℃～40℃

L、外形尺寸：350mm×300mm×150mm

参数 单位 小 典型 大

时钟 Hz 1K～159M

速率 b/s

1K～159Ms（TTL 电平）

100K～159M（AC 耦合 PECL 电平）

TTL 高 V 2.0

TTL 低 V 0.8

AC 耦合输出幅度

（峰峰值）

mV 600 800 900

AC 耦合输入幅度

（峰峰值）
