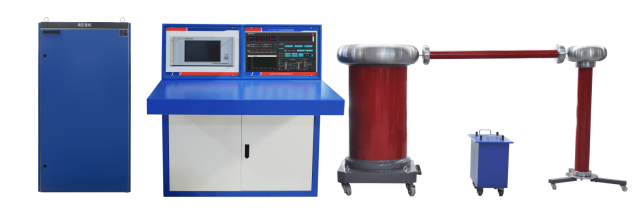

工频局放试验系统  型号:DF-409265 库号：D409265

1设备内容及适用范围

1.1 主题内容

本方案明确了工频局放试验系统的组成、要求、设计与制造、标准化、综合保障及质量保证规定等要求。

1.2 适用范围

本方案适用于电气设备的局部放电试验及耐压试验，可作为该局放试验系统的设计、制造、试验、验收和交付，可作为产品订货合同的附件。

2引用文件

JB/T9641 试验变压器

GB/T16927.1 高电压试验 部分 一般试验要求

GB/T16927.2 高电压试验 部分 测量系统

GB7328 变压器和电抗器的声级测量

GB/7354 局部放电测量

JB/T563 耦合电容器及电容分压器订货条件

JB/T8169 耦合电容器及电容分压器

GB4208 外壳防护等级

GB/T191 包装储运图示标志

DL/T 848.2 高压试验装置通用条件

3概述

工频局放试验系统主要应用于电机的耐电压强度及局部放电试验。设备所列功率及电压等级由用户终决定。

参数

5.1、工频无局放交流耐压试验装置

额定功率：50kVA；

输入电压：380V 50Hz

输出电压：0～420 0～100kV可调

输出电压频率：50Hz

控制方式：全自动计算机控制

相 数：单相

短路阻抗：≤5 %

空载电流：≤10 %

系统噪声水平：≤65dB 。

在额定电压下局部放电量≤5pC。

变压器绝缘水平

绕组 额定短时工频耐受电压kV(方均根值)

高压绕组 工频20（5min）

低压绕组 3（1 min）
