垂线坐标仪/光学数显垂线坐标仪(量程0-100mm) 型号:ZBY-3B 库号：D298039

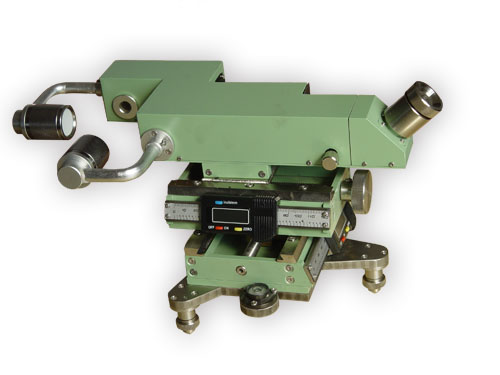

ZBY-3、ZBY-3B型数显垂线坐标仪外形结构如图一所示,图中由底坐、纵、横传动系统、读数尺、光学系统和照明装置六部份组成，主要用于水工建筑和高层建筑物的水平位移观测。该仪器借助于设在坝体竖向廊道的垂线，或高层建筑内部从上至下悬挂的钢丝，下部悬挂重锤，在重力的作用下，钢丝始终处于铅垂状态，或是倒垂装置，钢丝锚固在基岩深部，上部与浮体组相连，浮体组在液体浮力的作用下，将钢丝拉紧，根据浮托原理,钢丝将自动回归铅垂位置。然后将垂线坐标仪安放在各测站固定底

坐上，来测定坝体或高层建筑物垂线在平面上的位移量(X、Y两方向的水平变位)。在不同的高层面设置测站进行观测，还可根据观测结果换算出建筑物的挠度变形。

1、测量范围：

ZBY-3 纵向50mm（ZBY-3B纵向100 mm）

ZBY-3 横向50mm（ZBY-3B纵向100 mm）

2、小读数：

数显：0.01mm

游标：0.02mm

3、测量精度：±0.10mm

4、线视场：8.0

5、放大倍率3.0

6、调节范围：±5屈光度

7、照准目标：1.2mm~1.5 mm

8、使用环境温度：0℃~ 40℃

9、使用相对湿度：80%

10、仪器外形尺寸：340x175x175

11、仪器重量：5.0kg

12、圆水准器格值：8′/2mm
