美国VIAVI光学测试平台/光时域反射仪（标配：主机+模块，动态范围35/33dB） 型号:MTS4000V2库号：D326786

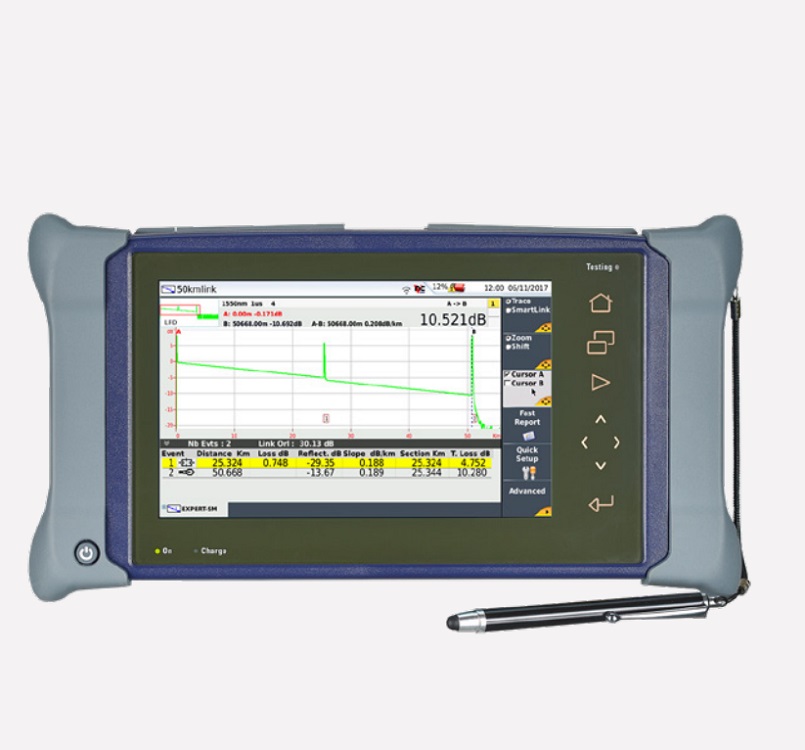

VIAVI MTS-4000 V2 是工程师、人员、安装人员和承

包商可信赖的光学测试平台，它提供了：

1. 易于使用的解决方案，采用直观的图标式图形用户界面(GUI) 和多点触控屏幕，用户只需简单培训便可操作

2. 配备现场可换模块的紧凑型平台，涵盖多种光学测试功能（OTDR、光功率和损耗测试、光谱分析仪 (OSA)等等……），可实现完整的光学网络验收

3. 在平台内或者通过 VIAVI StrataSync 和 SmartAccessAnywhere 连接云服务器来化工作流程和操作点

? 可对 FTTx/PON 网络、接入网、城域网和企业网络进行光纤物理层

? 两个现场可换模块提高了灵活性

? 使用平板用户界面可智能快速地进行现场测试

? 的云数据支持和远程连接

特点

? 双模块手持式平台

? 带功能按键的 9 英寸高清晰大触摸屏

? 平台集成并支持必要的测试工具（可视故障定位仪、光功率计、光学显微镜和光话机）

? 灵活的连接；以太网、WiFi、蓝牙

? 通过 Smart Access Anywhere (SAA) 实现了远程控制和现场支持

? 启用 StrataSync——集中管理云端资产、配置、测试数据和工作流程

应用

? 光纤测试、验收、和报告MTS-4000 双槽位模块化平台概述

1. 9 英寸高清触摸屏

2. 开/关按键

3. 开机指示灯

4. 充电指示灯

5. 主页按键

6. 结果/设置/文件按键

7. 启动/停止

8. 方向键

9. 验证/Enter 键

10. 测试指示灯

11. 两个可互换的模块区

12. 交流/直流输入

13. 高速以太网

14. 耳机

15. 两个 USB 2.0 端口

16. 光学设备（VLF、功率计、话机）

17. 电池

18. WiFi/蓝牙

规格（25°C 时的典型值）

一般说明

显示屏

9 英寸高清 800x480 LCD 触摸屏

存储和 I/O 接口

内存 1 Gb

WiFi/蓝牙 标准 IEEE 802.11 b/g 和蓝牙 Class 2

以太网 10/100/1000 MHz

USB 2 个 USB 2.0 端口

电源

电池类型 标准可拆卸锂电池

交流/直流适配器 输入 100-250V，50-60Hz

输出 12-15 V DC/3.7A

电气 符合 EN 60950 标准

运行时间 长 11 小时 Telcordia GR-196-CORE

尺寸和重量

主机（含两个模块及电池，宽 x

高 x 深）

282x153x97 毫米

（11.1x6.02x3.8 英寸）

仅主机（含电池） 1.4 千克（3 磅）

带一个模块的主机（含电池） 2.3 千克（5.1 磅）

订购信息

平台

部件号 描述

ETB4000HVT

EM4000HVT

MTS-4000 V2 平台

E40PWx 电源（x：E、UK、US……）

E40VFL、E40PM、E40TSPM VFL、光功率计、光话机/功率计

E40WIFIBLU2 内置 WiFi/蓝牙

可选固件应用

EFTTHSLM、EFTTASLM、

ENTERPRISESLM

光纤到户-SLM、光纤到天

线-SLM、企业网-SLM

ECABLESLM 光缆 SLM

ESMARTACQ SmartAcq

SAA-L2 SmartAccess Anywhere 2 级

环境

操作温度范围（无选件） -20 至 +50°C

（-4 至 122°F）

操作温度范围（所有选件） 0 至 40°C

（32 至 104°F）

存储温度范围 -20 至 +60°C

（-4 至 140°F）

湿度（非冷凝） 95%

EMC EN61326-1/FCC 47-1 第 15 部分

平台光学接口

功率计

功率电平 +10 至 -60 dBm

校准波长 850、1310、1550 纳米……

连接器类型 通用插/拔式 (UPP)

可视故障定位仪

波长 635 纳米 ±15 纳米

输出功率电平 < 1mW

激光 2 类激光

光话机

动态范围 32 dB（典型）

附件

ELIION6C 额外的标准电池

E40GLOVE 适用于 4000 的包裹式手提软包

E40SCASE1 适用于 4000 的大号软包

EHCASE6 硬箱

EHCASE4X2 可装入两个 4000 平台的硬箱

E40SMODCASE1 适用于 2K/4K 模块的软包
