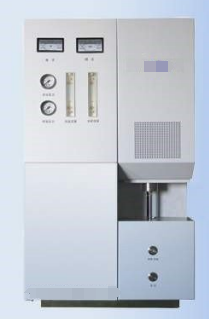

一体机高频红外碳硫分析仪 型号:HW3000 库号：D409208

HW3000 型红外碳硫分析仪是高灵敏度、高度、高稳定性的分析仪器，采用整机模块化一体机全量程设计，即高频炉、气路系统、电路系统、红外检测系统四个独立模块整机一体化。高频炉和红外检测系统一体机代表了主流设计。高频炉加装的防高频泄漏装置，整机电路系统装有防电磁干扰装置，从而免除了由于高频干扰或电磁干扰引起的分析结果不稳定和高频辐射对人体的影响。

本产品能快速、准确地测定黑色金属（合金钢、碳钢、不锈钢、生铸铁、灰铸铁、球铁等）、铸造型芯砂、有色金属、水泥、矿石、焦炭、催化剂、稀土金属及其它固体材料中碳、硫两元素的质量分数。这套设备引进了国外的，是集光、机、电、计算机、分析等于一体的高新产品，具有测量围宽、抗干扰能力强、功能齐全、操作简便、分析结果准确等特点。该机具有软硬件升级能力。

红外检测原理

样品通过高频炉燃烧后产生的 CO2、SO2等极性分子具有电偶极矩，因而具有振动和转动等结构。按量子力学分成分裂的能级，可与入射的特征波长红外

光耦合产生吸收，气体分子在红外光波段，具有性吸收谱图，当特定波长的红外光通过 CO2或 SO2气体后，能产生强烈的光吸收。

由于探测器是将光信号转换为电信号，当探测器工作在线性区域内，选定某一特定波长并且确定了分析池（吸收池）长度时，由测量光强能换算出混合气体中被测气体的浓度，这是红外吸收法能定量测量气体浓度的基本原理。本仪器选定的测量波长：CO2为 4.26um，SO2为 7.4um。

分析室包括微型红外光源，反光镜，调制电机，吸收池，滤光片和探测器。微型红外光源用电加热到 800℃产生红外光，经吸收池被 CO2、SO2吸收后再经过窄带滤光片，滤去除上述波长外的其他光辐射的能量，入射到探测器上，则探测器上检测到的是与 CO2、SO2浓度相对应的光强，经过探测器光电转化为电信号，再经微机进行多元非线性拟合定标处理，积分反演成为碳硫元素的百分含量。在

光源与吸收池之间放有调制马达，把光信号调制成 64Hz 的交变辐射信号。探测器输出的频率为 64Hz。

由热释电器件转化为电信号经前置放大和后级放大后通过数模转换进入微机，在微机中经线性化运算使之转换成与 CO2、SO2含量成比例的数值。

测定元素 ： 碳硫联测

分析原理 ： 高频炉燃烧—红外线吸收法检测

分析范围 ： 碳：0.00001%-99%

硫：0.00001%-99%

称样量（固体钢标） ： 标准 0.5g，支持不定量称样

电子天平精度 ： 0.1mg

分析精度 ： 符合 GB/T20123-2006 标准

符合 ISO15350:2000 标准

灵敏度（小读数） ： C/S：0.1ppm

分析时间 ： 20-40 秒（可设置）

工作周期 ： 24h 连续运转

高频炉输出功率 ： 3500W；频率：20MHz

整机尺寸/净重 ： 长/宽/高：600×600×880mm；净重：120KG
