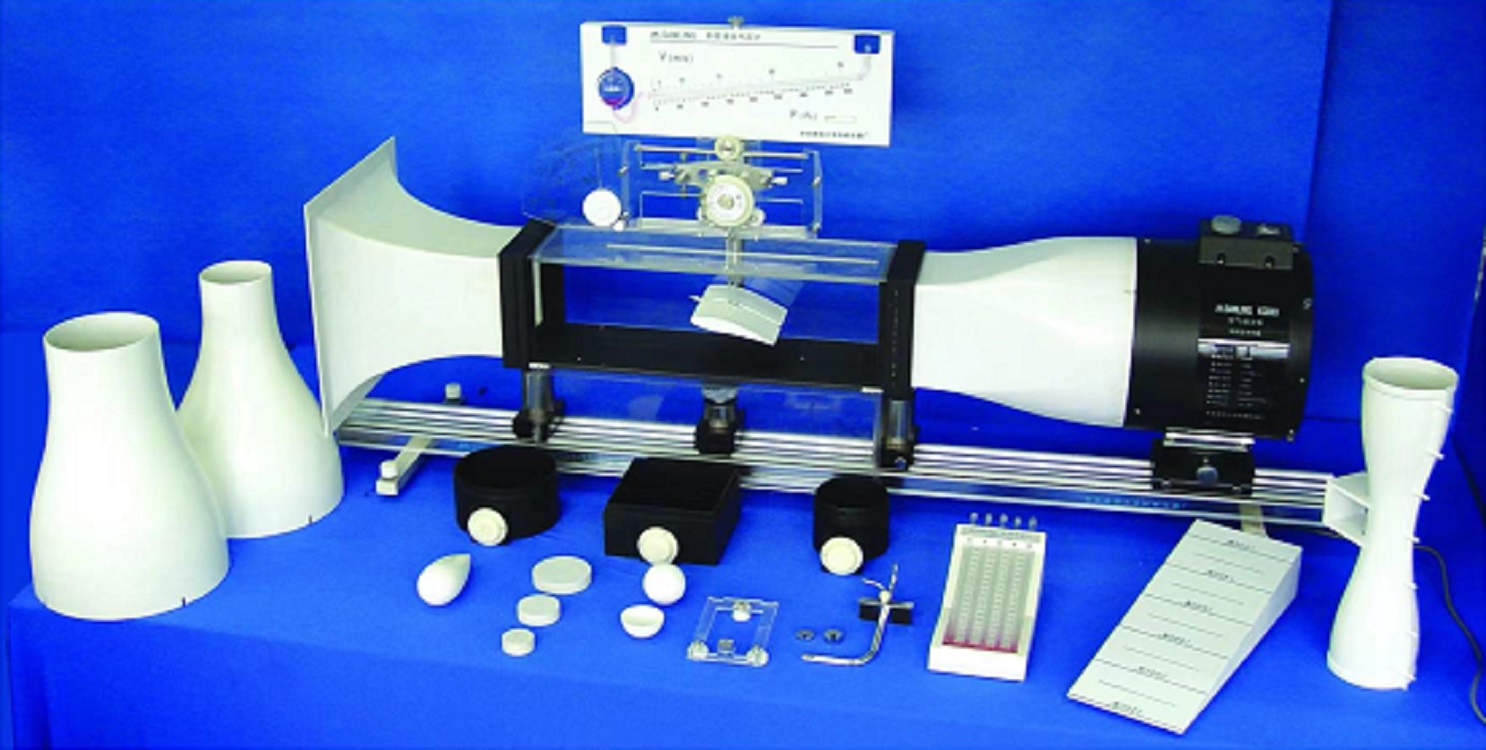

空气动力仪（风洞） 型号:KQD-03 库号：D324627

KQD－03型 空气动力仪（风洞）

用作气体动力学的基础实验研究。利用风洞和模拟对高速运动体性能及物体风阻情况进行模拟测试，也可为车船航空、桥梁建筑等工程开发与创新研究提供基础性的模拟平台。

功能特点：

?动力仪组建成独立完整的实验，可进行多项空气动力学的测试研究和实验演示

?以实验导轨为基座，巧妙构思、精心设计、配合精良、装配简捷，无繁琐调试要求

?风机换向可即时转换成开放式或封闭式（风洞）的实验系统

?测力、测压与攻角调节整合成多功能组件，能测量微小拉（阻）力、升力、气压和风速

?透明风洞所展示的动力现象清晰，翻板利于模型的快速装卸与换

典型实验：

开放式

文丘里管实验（伯努利方程验证）

模拟阻力测试（阻力曲线）

封闭式（风洞）

斜体模拟实验（连续性方程验证）

机翼升力实验（升力曲线）

参数：

1. 风机部分

   高转速 2800r/min

   电源电压 220v 50Hz

   输入功率 264VA

   输出功率 180W

   出口风量 ≮ 1200m 3 /h

   进风口直径 φ 154 ㎜

   出风口直径 φ 254 ㎜

   风机重量 10.5 ㎏

   外形尺寸 255 × 355 × 270 （立方毫米）

   环境温度 -20 ～ 50 ℃

2. 导轨部分

   导轨长度 1500 ㎜

   线度 0.2 ㎜

3. 流管部分

   管道接口直径 φ 250 ㎜

4. 风洞部分

   风洞截面积 150 × 150 （立方毫米）

   风洞长度 500 ㎜

5. 文丘里管部分

   管长 400 ㎜

   探测点处直径分别为φ100、φ89、φ61、φ50、φ61、φ89、

   φ100 ㎜
