氧传感器在医用氧气浓缩机中的作用

发布时间:2024/5/16 11:47:00


医用氧气浓缩机是一个关键的医疗设备,用于提供高浓度氧,从环境空气中提取和净化氧气,可以将空气中的氧浓度提高至90%以上,以满足患者在呼吸困难、麻醉和急救等情况下对氧的需求。

医用氧气浓缩机通常由压缩机、医用分子筛、冷却器、氧气储存罐和流量控制器等组成。它根据分子筛变压吸附原理,通过分离大气中的氮气和氧气,产生富氧空气。
医用氧气浓缩机输送的氧气浓度对患者治疗至关重要,需要符合严格的医疗标准。而氧传感器在氧气浓缩机输送可靠有效的氧过程中扮演着重要的角色。
氧传感器在医用氧气浓缩机中的作用




在医用氧气浓缩机中,氧传感器连续测量输送给患者气流中的氧百分比,确保浓度水平一致并在医学要求的范围内。通过监测氧的一致性和纯度,同样也可以预防氧治疗可能出现的并发症。如在慢性阻塞性肺病等慢性肺部疾病中,精确的氧气输送对于避免氧气中毒或低氧血症(低血氧水平)等风险至关重要。
另外,医用氧气浓缩机的氧浓度输出是需要根据患者的需求进行变化的,如在休息期间,患者可能需要较低的氧浓度,而在体力活动加大时可能会增加氧需求量。这就要求氧传感器能够灵敏的感应到氧浓度的变化,将准确的氧含量转换成信号给到氧气浓缩机,以调整输出,确保患者始终获得正确的氧气量。
氧传感器通过确保持续准确地提供补充氧气,直接影响患者的安全和治疗方案的整体成功。为医用氧气浓缩机配备正确合适的氧传感器,可以显著提高氧治疗的效果。在选择时,首先要考虑氧传感器的精度,因为即使氧浓度微小的偏差也会对患者健康产生重大影响。再者,氧传感器的长期稳定性对持续监测氧浓度也有着举足轻重的作用。
医用氧气浓缩机中氧传感器工作原理



大多数医用氧气浓缩机中氧传感器的测量是基于氧分压,这是空气混合物中氧气浓度的直接指标。无论在世界何处使用该设备,都需要进行此测量,以确保浓缩机输出包含符合医疗使用标准的正确比例的氧气。

一般有两种成熟的传感器技术供选择:电化学和氧化锆。每种方法都是遵循不同的科学原理来实现相同的目标——准确可靠地测量氧水平。

电化学传感器

这些传感器的工作原理是化学反应和生成电。在电化学传感器中,氧的存在引发化学反应。该反应产生电流,电流的大小与存在的氧气量成正比。然后传感器将该电流转换为氧气浓度读数。电化学传感器以其灵敏度和准确性而闻名,这使其成为医用氧气浓缩机的常见选择。

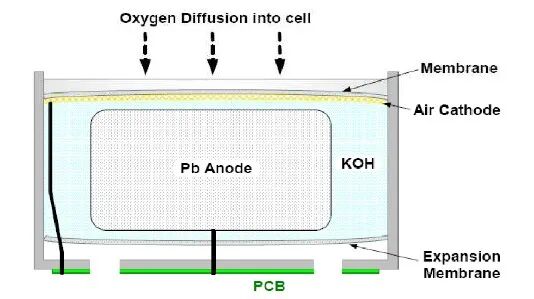

PST 电化学氧传感技术示意图
氧化锆传感器
氧化锆或二氧化锆是一种陶瓷材料,在高温下表现出独特的氧敏感特性。在基于氧化锆的传感器中,氧化锆陶瓷元件被加热至高温。在这个温度下,氧离子可以在陶瓷中自由移动。这种运动在陶瓷元件上产生一个电压,该电压根据氧气浓度而变化。传感器测量该电压并将其转换为氧浓度读数。氧化锆传感器以其快速响应和长期稳定性而闻名,在连续监测应用中非常有效。


PST 氧化锆氧传感技术示意图
这两种类型的传感器都是提供实时、准确的氧气浓度测量所不可或缺的。这些信息对于医用氧气浓缩机调整其净化过程至关重要,确保输送给患者的氧气既安全又具有所需纯度。这些技术突出了现代氧气浓缩机的精密性,使其能够以显著的精度满足广泛的医疗需求。
PST产品推荐



综合考虑医用氧气浓缩机设备的特点以及传感器选择的经济效益方面,推荐PST集团旗下两个品牌的氧传感器,它们自身所具备的特点对于医用氧气缩机应用来说是不错的选择,体积小,对其他气体的交叉敏感性有限,以及采用非消耗性技术。

O2S-FR-T2



PST集团旗下品牌SST氧化锆氧传感器O2S-FR-T2采用了一种独特的技术,不需要参考气体,因此可以密封在腔室内。O2S-FR-T2使用寿命长,一体式加热元件,精度高。它的故障安全是在飞机机载制氧系统和工业规模制氧过程中使用的原因。



SO-E3-XXX


PST新加入氧传感器品牌Sensore氧化锆氧传感器SO-E3-XXX是一种带有软管连接器的微型传感器,测量量程从10ppm到96% 氧,高精度,寿命长,传感器信号不受温度影响。它的直径15.3 mm,高23.9 mm,非常适合小型空间和紧凑型装置。其结构设计非常适合家用医用氧气浓缩机,具有快速响应和稳定输出,无需进一步校准即可提供长期稳定和准确的氧读数。
