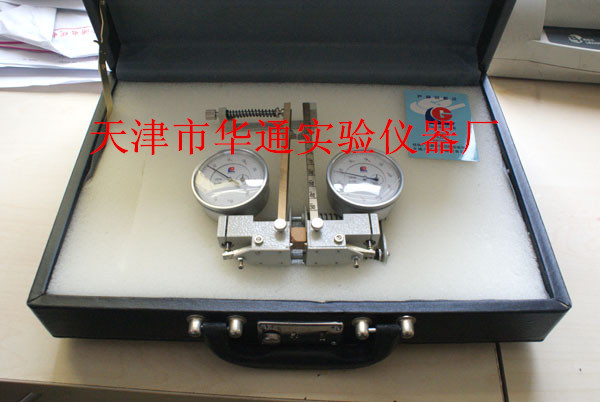

蝶式引伸仪操作规程与保养要点

发布时间:2018/6/18 15:53:00


蝶式引伸仪操作规程:

1、根据使用和实际需要,决定标距值和选用量表,并做好设备运转记录。

2、调整正上刀口的位置,使上、下刀口间的距离等于标距值。

3、松开紧固螺钉调整量表位置,使上刀口底面与底板上定位螺钉接触,测拉伸变形时,量表起始位置应在指针正向行程0.1mm以上,然后,固定好量表,转动量表罩圈在需要位置上,需注意,紧固量表时,要保证量表测杆能上下运动自如,不被卡住。如系重复使用,则不需每次试验都要调整量表位置。

4、握住蝶式引伸仪,压缩弹簧使两刀口分开,夹持在试件上,如嫌夹紧力不够,可调整连接板簧帽。

5、如增加上刀口夹紧力时,需在标杆上使用夹紧架,其位置应尽量靠边上刀口处,夹紧力也可以通过簧帽调整。

6、试件在标距范围内的伸长量取两表数值的平均值进行计算。

蝶式引伸仪保养要点:

1、蝶式引伸仪是铝合金材料制作,又配备精密量表,使用时必须小心, 轻拿轻放。

2、量表测头、上、下刀口要保持清洁,用后擦净,涂上防锈油,套上刀 口防护罩,放入盒内。

3、蝶式引伸仪的下刀口由两锥体支承,出厂时已调整好,不得随便调整。

4、蝶式引伸仪在被测试件的变形超过量程时,必须卸下,停止使用, 以免损坏仪器。

5、当使用簧帽调整弹簧夹紧力时,在仪器使用后,必须把簧帽退回原始 位置。
