MV-CL161-B1Y4M

海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机

MV-CL161-B1Y4M工业线阵相机，采用16384×1线黑白CMOS Sensor，支持CoaXPress高速接口传输，zui高行频可达200kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高精度、高性能等特点。

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 功能特性：

多种灵活的曝光和采集方式，支持分时频闪应用

丰富的ISP图像处理技术，如 Gamma 校正、平场校正、LUT、黑电平调节等

支持双向可配置I/O接线设计，输入/输出可灵活配置

结构设计紧凑，多面安装孔设计

使用CXP-12接口传输数据

兼容CoaXPress 协议和GenlCam 标准

应用行业：

显示面板、新能源、PCB、3C 等场景的表面缺陷检测。

订货型号：

MV-CL161-B1Y4M

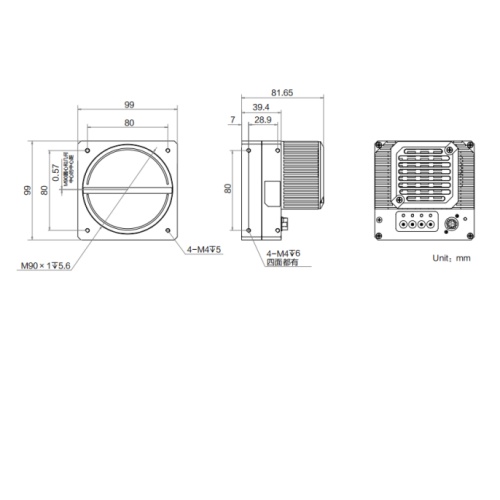

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 外形尺寸：

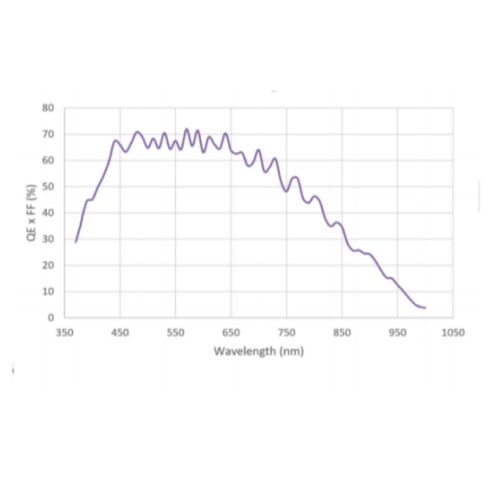

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 Sensor 响应曲线：

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 技术参数：

型号

参数

MV-CL161-B1Y4M

16384像素CoaXPress口黑白工业线阵相机

性能

传感器类型 CMOS

像元尺寸 5μm×5μm

分辨率 16384×1

成像模式 1-Line

zui大行频 200 kHz@Mono 8/10，197.3 kHz@Mono 12

传输模式 1Link、2Link、4Link

动态范围 61.3dB

信噪比 38.8dB

增益 1.0×，2.0×

曝光时间 3μs~10ms

快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光

黑白/彩色 黑白

像素格式 Mono 8/10/12

Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

镜像 支持水平镜像

触发模式 外触发，内触发

外触发模式 行触发

电气特性

数据接口 CoaXPress-12（Micro-BNC 口）

数字 I/O 12-pin P10接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分

供电 12~ 24VDC，CXP-0、CXP-1和CXP-2 接口支持PoCXP供电

典型功耗 16.3W@24VDC

结构

镜头接口 M90*1，法兰后焦 12mm；可通过转接环转接至 F 口镜头

外形尺寸 99mm×99mm×81.65mm

重量 约 780g

IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

温度 工作温度-20 ~ 50℃，储藏温度-30 ~ 80℃

湿度 20% ~ 95%RH 无冷凝

一般规范

软件 MVS 或符合 CoaXPress 协议的采集卡控制软件

操作系统 Windows 7/10 32/64bits，Windows 11 64bits，Linux 32/64bits

协议/标准 CoaXPress，GenlCam

认证 CE，RoHS，KC
