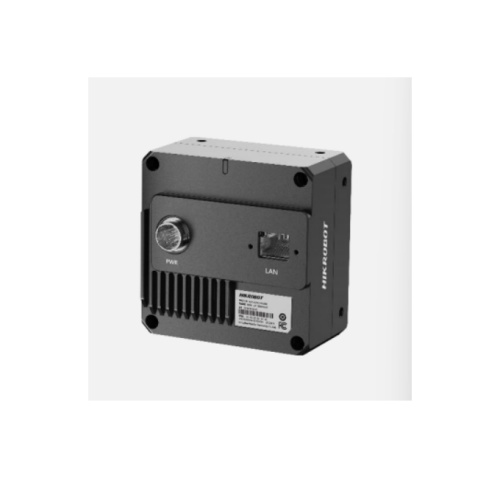

MV-CL084-B1NM 海康8192像素7μm 2.5GigE黑白线阵相机 采用8192×4线黑白CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。采用2.5GigE的以太网传输接口 基础行频zui高37.6kHz，瞬时峰值可达75.6kHz 支持 1-Line、2-TDI 以及4-TDI成像模式 支持双向 I/O接线，输入/输出可灵活配置 信噪比41.6dB 外触发，内触发 供电12~24 VDC 功耗6.7W 镜头接口 M72*0.75，法兰后焦12mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头 IP40防护等级 MV-CL084-B1NM

MV-CL084-B1NM

海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机

MV-CL084-B1NM工业线阵相机，采用8192×4线黑白CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。采用2.5GigE的以太网传输接口，进一步提升数据带宽和采集行频。

MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 功能特性：

采用2.5GigE数据接口，基础行频zui高37.6kHz，瞬时峰值可达75.6kHz

支持 1-Line、2-TDI 以及4-TDI成像模式

丰富的 ISP 处理技术，支持手动调节 Gamma校正、平场校正、LUT、黑电平调节等

支持双向 I/O接线，输入/输出可灵活配置

紧凑的结构设计，多面安装孔灵活安装

兼容 GigE Vision V2.0 协议及 GenICam 标准

应用行业

新能源、3C、卫材、纺织、铁路、材料分拣等。

订货型号

MV-CL084-B1NM

MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 外形尺寸：

MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 Sensor 响应曲线：

MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 技术参数：

型号

参数

MV-CL084-B1NM

8192 像素 CMOS 2.5GigE 工业线阵相机

性能

传感器类型 CMOS

像元尺寸 7μm×7μm

分辨率 8192×4

成像模式 支持 1-Line/2-TDI/4-TDI

zui大行频 全分辨率：37.6 kHz@Mono 8（1-Line/2-TDI）、34 kHz@Mono 8（4-TDI）、18.8 kHz@Mono

10/12（1-Line/2-TDI/4-TDI）

ROI提行频后：zui大可达90kHz@Mono 8 & 1-Line（3424 分辨率及以下）

瞬时峰值：75.6kHz@ Mono 8 & 1-Line

动态范围 63.9dB

信噪比 41.6dB

增益 1.0 x、2.0 x、3.0 x、4.0 x

曝光时间 3μs~10ms

快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光

黑白/彩色 黑白

像素格式 Mono 8/10/12

Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

镜像 不支持

触发模式 外触发，内触发

外触发模式 行触发，帧触发，行+帧触发

电气特性

数据接口 2.5 Gigabit Ethernet（2500Mbit/s），兼容 Gigabit Ethernet（1000Mbit/s）和 Fast Ethernet

（100Mbit/s）

数字 I/O

12-pin P10 接头提供供电和 I/O：4 路双向可配置 IO（Line0/1/3/4），支持差分和单端 IO

信号

供电 12~24 VDC

典型功耗 6.7W@24VDC

结构

镜头接口 M72*0.75，法兰后焦12mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头

外形尺寸 76mm×76mm×41.9mm

重量 约 350g

IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

湿度 20% ~ 80%RH 无冷凝

一般规范

软件 MVS 或第三方支持 GigE Vision 协议软件

操作系统 Windows 7/10/11 32/64bits，Linux 32/64bits

协议/标准 GigE Vision V2.0，GenICam

认证 CE，RoHS，KC
