GCL-5F20 华睿2路工业相机用CamerLink数据采集卡 支持POCL功能 支持20~85MHZ像素时钟 支持Dual Base/Medium/Full/80-Bit 支持多路IO接口 支持Camera Link 2.0协议 符合GenIcam协议标准 接口传输速率6.8Gbps(850 MB/s) 接头SDR×2 传输模式Base/Medium/Full/80bit 像素时钟20MHz~85MHz 板载内存1GB 支持相机数量2个(Base);1个 80-bit、Full、Medium 配套软件Mvviewer GCL-5F20


GCL-5F20

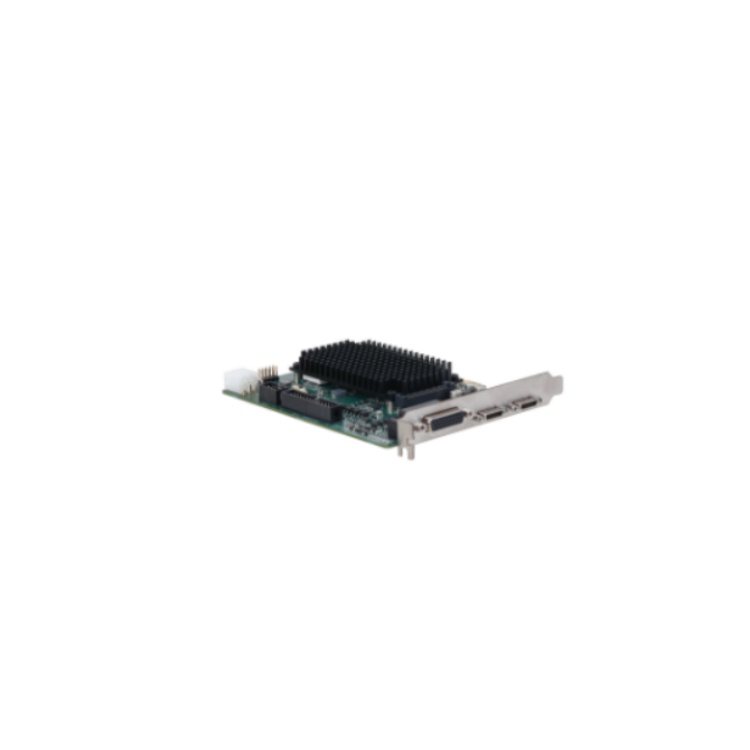

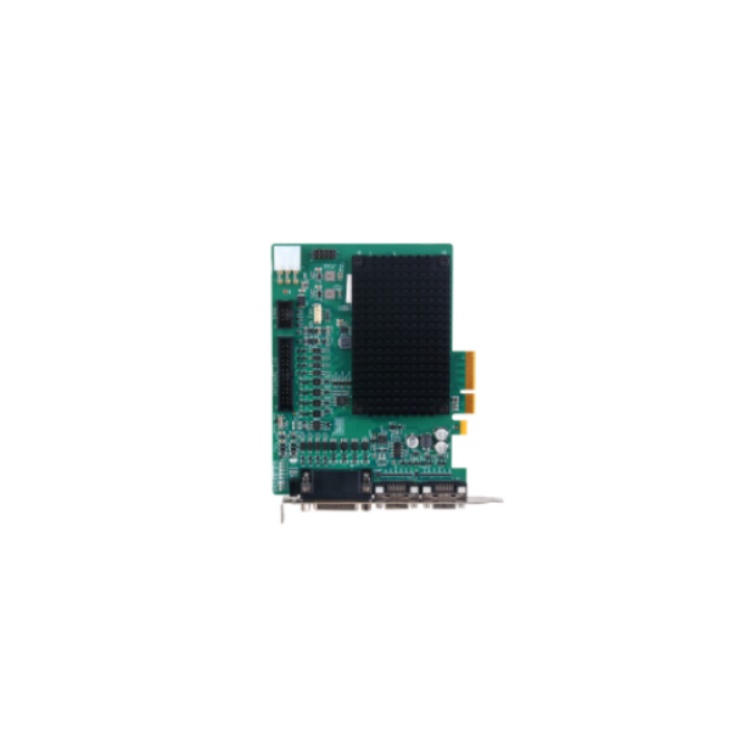

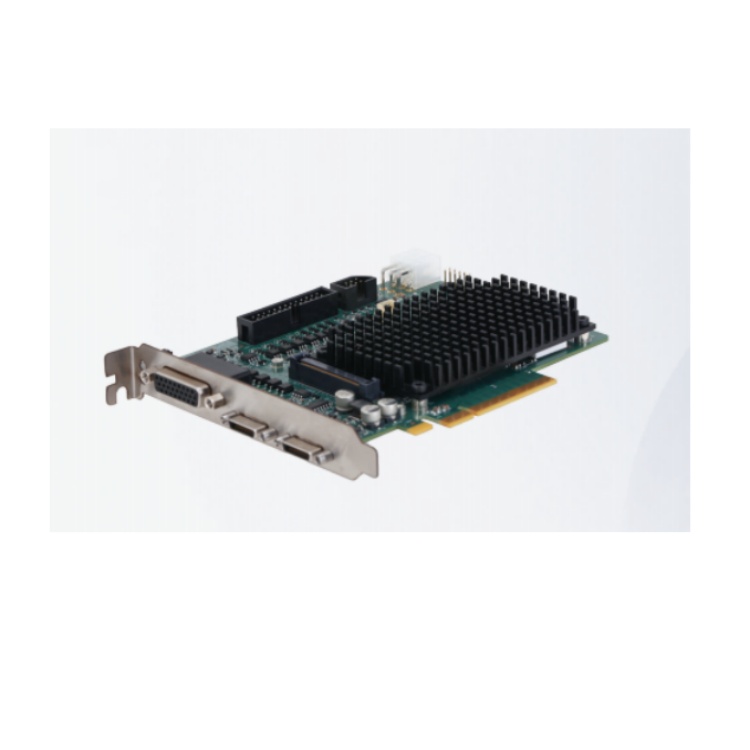

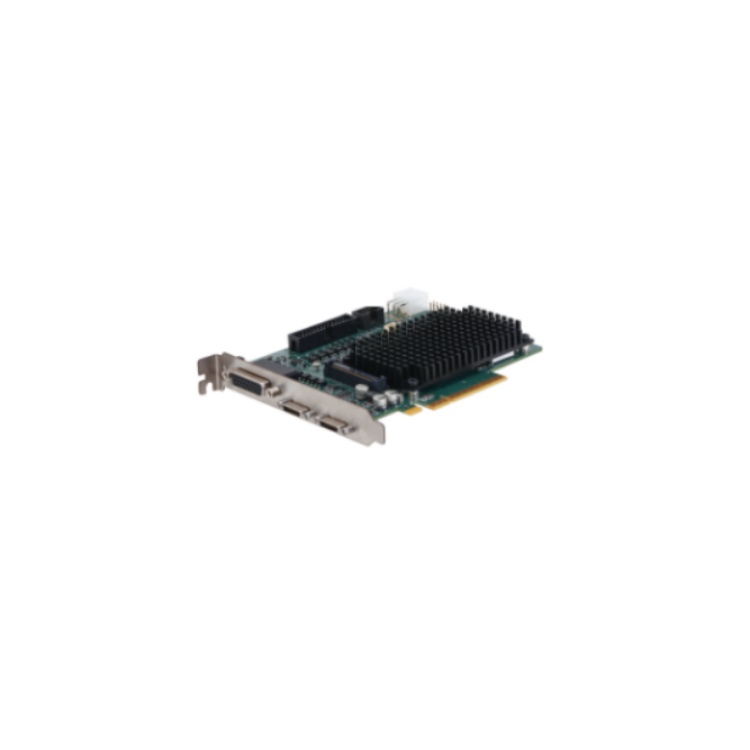

杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink采集卡

GCL-5F20 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink采集卡 功能特性

支持POCL功能

支持20~85MHZ像素时钟

支持Dual Base/Medium/Full/80-Bit

支持多路IO接口

支持Camera Link 2.0协议

符合GenIcam协议标准

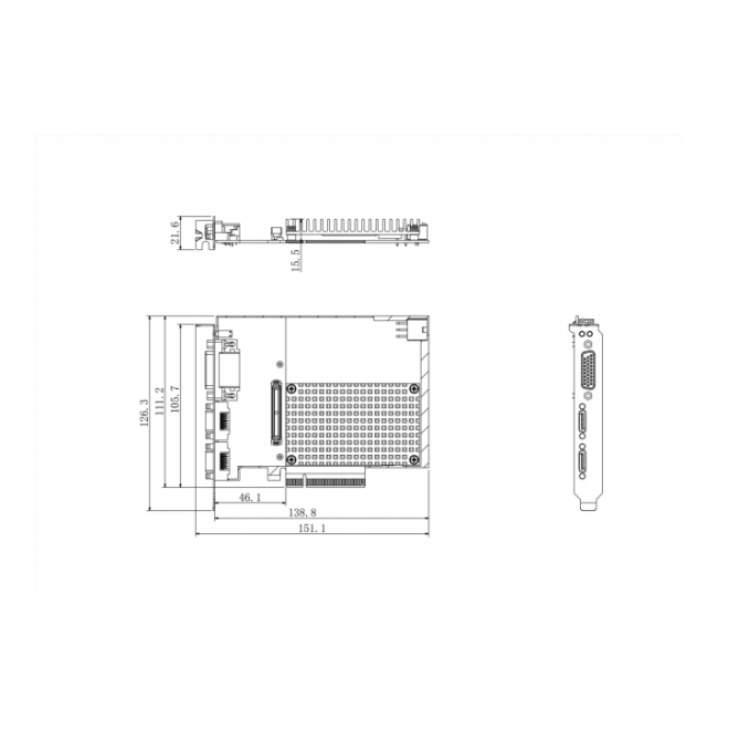

GCL-5F20 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink采集卡 结构尺寸图(mm):


GCL-5F20 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink采集卡 技术参数:

型号 GCL-5F20

接口参数

接口传输速率 6.8Gbps(850 MB/s)

接头 SDR×2

IO接口 10路IO:2路差分输入(兼容单端),4路隔离的数字输入(DIN),4路隔离的数字输出(DOUT)

连接器 26芯3排高密度Sub-D母座连接器

基本参数

类型 CamerLink采集卡

型号 GCL-5F20

协议标准 Camera Link 2.0

支持的像素格式 Mono 8/10/12 Bayer 8/10/12 RGB 8

传输模式 Base/Medium/Full/80bit

像素时钟 20MHz~85MHz

TAP数 1/2/3/4/8/10tap

板载内存 1GB

支持相机类型 Camera Link接口工业相机

支持相机数量 2个(Base);1个 80-bit、Full、Medium

软件

配套软件 Mvviewer

操作系统 Windows 7/8/10 64 bit

电源

供电方式 PCIe供电/ATX 6pin 接插件

功耗 8W (不含POCL)

结构参数

产品尺寸 151.6mm×126.3mm×21.6mm

净重 175.1g

主机接口

总线接口 PCIe Gen2 X8

总线速率 5GT/s(PCIe 2.0)

总线传输带宽 1780MB/s(峰值带宽), 1650 MB/s(持续带宽)

环境参数

工作温度 0~50℃

储存温度 -20~70℃

工作湿度 10% ~ 90%RH 无冷凝

储存湿度 10% ~ 90%RH 无冷凝
