HM-TD2628-7/T1A 海康微影7mm镜头热成像双光谱筒型摄像机 观测型 支持人员周界入侵、火点检测、温度异常监测、吸烟检测等功能 热成像像素256×192，像元大小12um，NETD ≤ 35 mK (25°C, F1.0) 区域入侵探测、越界探测、进入区域探测、离开区域探测、音频异常探测、高温物体检测 测温范围：-20 °C~300 °C，测温精度：±8 °C或者读数的±8%（取zui大值） 烟雾检测 支持联动白光报警、支持联动声音报警，内置白光灯和扬声器 支持AI开放平台 可见光400万星光级1/2.7英寸8mm镜头 混合补光灯30米 叉车去误报 HM-TD2628-7/T1A

HM-TD2628-7/T1A

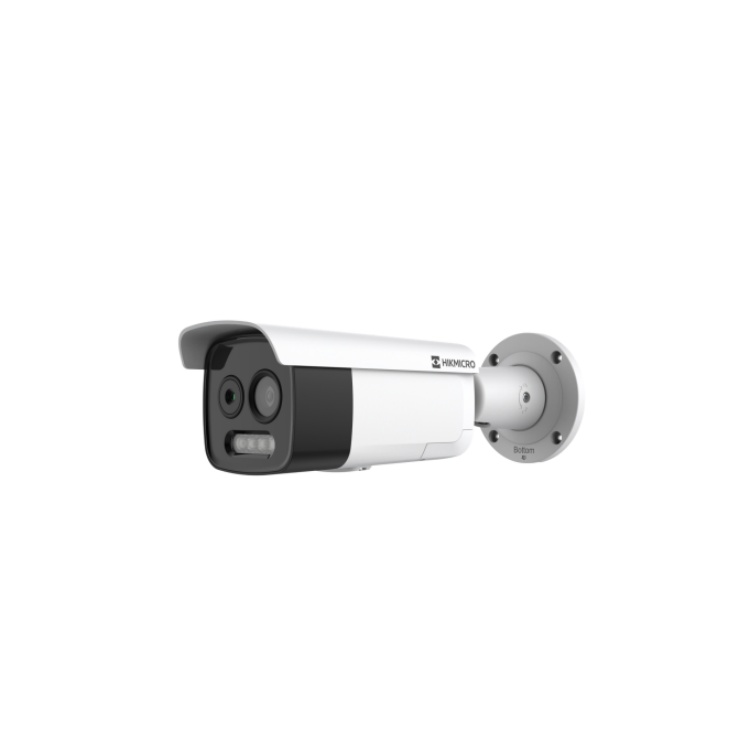

海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机

热成像双光谱筒机是一款安防观测类设备。设备支持人员周界入侵、火点检测、温度异常监测、吸烟检测等功能。可广泛应用于周界防范，室内防火，吸烟检测等应用中。

在周界防范应用中，能够全天候有效采集图像，在无光 / 强光 / 逆光等环境和雨 / 雾 / 霾等天气下均不受影响，为用户减轻管理压力，解决相关部门取证难的问题。

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机【功能特性】：

热成像像素256×192，像元大小12um，NETD ≤ 35 mK (25°C, F1.0)

支持区域入侵探测、越界探测、进入区域探测、离开区域探测、音频异常探测、高温物体检测等功能

支持测温功能:支持普通测温，专家测温检测；可以画zui多10个点，1条线，10个区域检测。测温范围：-20 °C~300 °C，测温精度：±8 °C或者读数的±8%（取zui大值）

支持吸烟检测、火点检测、烟雾检测

支持联动白光报警、支持联动声音报警，内置白光灯和扬声器

支持AI开放平台

智能功能资源配置：测温、周界功能支持同时开启。测温、火点检测、烟雾检测支持同时开启。测温、AI开放平台支持同时开启。周界功能不支持与火点、吸烟、烟雾检测两两同时开启。

支持线性、直方图、自适应等热成像AGC模式，支持DDE、3D DNR。

支持叉车去误报功能

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机【应用场景】

可通过外接温湿度传感器，在样机OSD界面显示传感器信息

周界防范：石油石化、电力系统、工商企业、政府大院、铁路沿线、机场、文博、学校、医院等；

烟火检测：物流仓储、博物馆、实验室、数据机房、配电房等；

吸烟检测：加油站、景区、博物馆、校园、医院、生产车间等；

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机规格参数：

热成像

热成像传感器类型 氧化钒非制冷型探测器

热成像像元尺寸 12μm

热成像响应波段 8~14μm

热成像探测器类型 F2

热成像分辨率 256×192

热成像焦距 7mm

热成像视场角 24.9°×18.7°

热成像zui大光圈值 F1.0

热成像数字变倍 ×2,×4

热成像帧频 50Hz: 25fps

热成像近摄距 1m

噪声等效温差NETD ≤ 35 mk(@25 °C,F#=1.0)

空间分辨率MRAD 1.74

伪彩 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种

温度异常功能 全屏测温

专家模式：10个点，10个框，1条线总计21个测温规则

测温范围 测温范围：-20 °C~300 °C

测温精度 测温精度：±8 °C或者读数的±8%（取zui大值）

人员zui远报警距离（以1.8米*0.5米为准） 70m

车辆zui远报警距离（以4米*1.4米为准） 210m

吸烟检测zui远报警距离 10.5m

目标物zui远测温距离（ 满足测温精度，以0.1×0.1米目标物为准） 10.5m

防火zui远报警距离（以0.05㎡高温源或0.1㎡火焰为准） 50m

可见光

可见光传感器类型 400万星光级1/2.7英寸Progressive Scan CMOS

可见光焦距&视场角 8mm,39.4°×22°

可见光分辨率 2688×1520

烟雾zui远报警距离（以1㎡烟雾为准） 50m

宽动态 120dB

3D降噪 支持

zui低照度 0.0089Lux @(F1.6,AGC ON) ,0 Lux with IR

可见光补光功能 补光zui远可达30米

可见光光圈值 F1.6

系统功能

报警联动 内置混合补光灯（支持红外和白光补光）、内置扬声器，支持联动白光报警、支持联动声音报警

周界防范检测 热成像通道（默认）：越界探测,区域入侵探测,进入/离开区域探测

可见光通道：越界探测,区域入侵探测,进入/离开区域探测

防火应用检测 支持火点检测、烟雾检测、吸烟检测

视音频

zui大预览路数 20路

主码流帧率分辨率 50 Hz: 25 fps (2688 × 1520), 25 fps (1920 × 1080), 25 fps (1280 × 720)

60 Hz: 30 fps (2688 × 1520), 30 fps (1920 × 1080), 30 fps (1280 × 720)

热成像：25 fps（1280 × 720P、704 × 576、640 × 512、320 × 240）

子码流帧率分辨率 可见光：50 Hz: 25 fps (704 × 576), 25 fps (352 × 288)

可见光：60 Hz: 30 fps (704 × 480), 30 fps (352 × 288)

热成像：25 fps（704 × 576, 640 × 512, 320 × 240）

视频压缩标准 H.265/H.264/MJPEG

音频压缩标准 G.711/G.722.1/G.726/MP2L2/PCM

接口

客户端 iVMS-4200/萤石/HIK-CONNCET

浏览器 IE10+,Chrome 57+,Mozilla Firefox 52+,Mac Safari 12

报警输入 支持2路DC 0~5 V报警输入

报警输出 支持2路常开型继电器输出，报警类型可设置

音频输入 1路3.5 mm Mic in/Line in interface. Line input: 2-2.4 V[p-p]

音频输出 1路3.5mm Impedance: 600Ω

复位键 1个复位键

RS485控制接口 1路

网口 1路RJ45接口10/100 M自适应以太网口

网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour,SFTP,SRTP

SD卡存储 1个内置SD卡卡槽,zui大支持内存256G

本地输出 不支持

系统参数

尺寸 312.1mm×105mm×104.9mm

电源输入 12 VDC ± 25%，PoE (802.3at, class 4)

备注：需单独购买DC 12V电源适配器

功率 12 VDC ± 25%: 1.67A to 2.5 A, max. 24W

PoE (802.3at, class 4): 42.5 V to 57 V, 0.56 A to 0.42 A, max. 24W

工作温度和湿度 -40°C~70°C，＜95% RH

测温环境温度：-20°C~50°C

防护等级 IP67

重量 1.53 kg

藏线盒 需单独购买

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机 作用距离表：

约翰逊法则 7mm

探测距离-人员（1.8m×0.5m） 292m

探测距离-车辆（4m×1.8m） 894m

识别距离-人员（1.8m×0.5m） 73m

识别距离-车辆（4m×1.8m） 224m

辨认距离-人员（1.8m×0.5m） 36m

辨认距离-车辆（4m×1.8m） 112m

详细功能

智能类型 参考物 报警距离

周界防范 人员 1.8m*0.5m 70m

周界防范 车辆 4.0m*1.4m 210m

测温 满足测温精度，以0.1m*0.1m目标物为准 10.5m

吸烟检测 烟头 10.5m

测温防火 以0.05㎡高温源或0.1㎡火焰为准 50m

烟雾检测 以1㎡烟雾为准 50m

订货型号

HM-TD2628-7/T1A

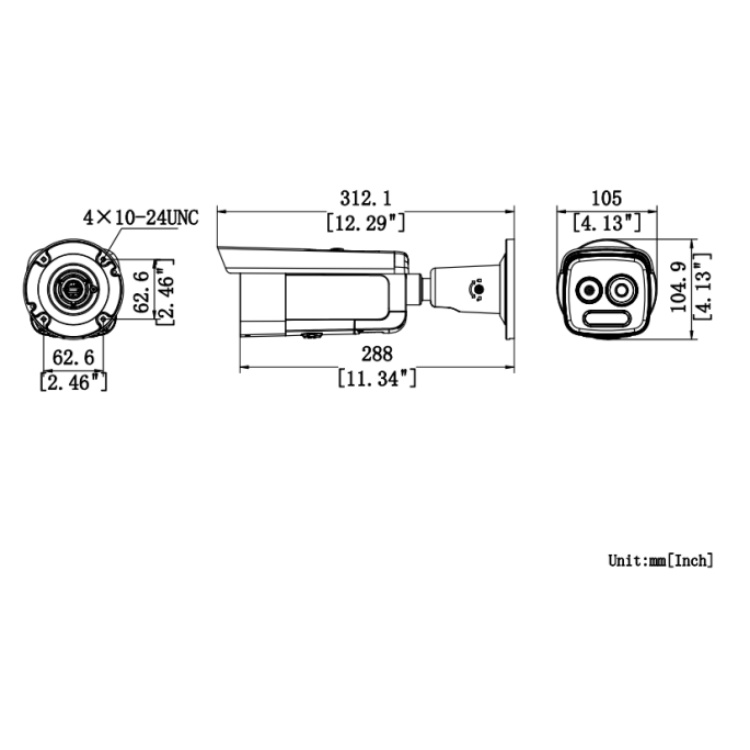

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机 外形尺寸：

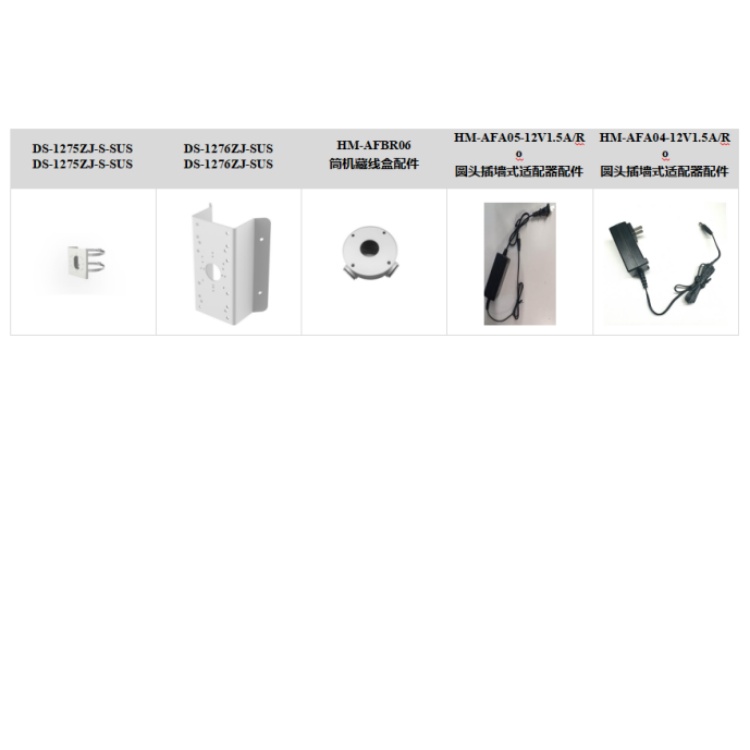

HM-TD2628-7/T1A 海康微影观测型吸烟火点检测7mm镜头热成像双光谱AI开放平台筒型网络摄像机 配件：

推荐购买

DS-1275ZJ-S-SUS

DS-1275ZJ-S-SUS DS-1276ZJ-SUS

DS-1276ZJ-SUS HM-AFBR06

筒机藏线盒配件 HM-AFA05-12V1.5A/Ro

圆头插墙式适配器配件 HM-AFA04-12V1.5A/Ro

圆头插墙式适配器配件
