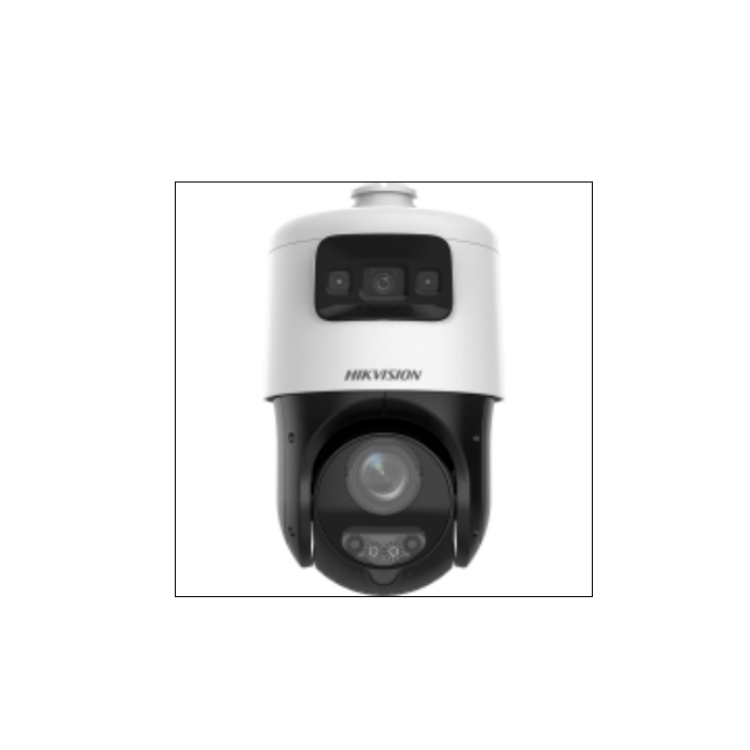

海康威视E系列1/2.8英寸CMOS全景400万全彩细节400万全彩4寸全景枪球一体机

DS-2SE4C144DZ-DE(23xF1) 海康威视E系列1/2.8英寸CMOS全景400万全彩细节400万全彩4寸全景枪球一体机 产品特点：

支持双路区域入侵侦测、越界侦测、进入区域侦测和离开区域侦测

支持点击全景画面联动特写镜头，手动跟踪运动目标

支持编码套餐功能：支持画质优先、存储优先、均衡模式、自定义四种编码模式（默认画质优先），存储优先模式采用H265编码，有效降低码流大小

支持联动跟踪功能，全景路检测到移动目标（人、车）后，球机路可跟踪移动目标（人、车）

支持编码画中画功能：支持全景路+细节路画面画中画形式叠加，可进行预览并按照一路通道输出码流

内置加热玻璃，有效除雾

细节支持23倍光学变倍，16倍数字变倍

支持高效补光阵列，细节红外照射距离zui远可达100 m、细节白光照射距离zui远可达30 m，全景红外照射距离zui远可达30 m、白光照射距离zui远可达30 m

IP66，抗干扰能力强，适用于严酷的电磁环境，符合GB/T17626.2/3/4/5/6四级标准

支持一进一出报警，一进一出音频，zui大支持512 GB MicroSD卡存储

内置麦克风

DS-2SE4C144DZ-DE(23xF1) 海康威视E系列1/2.8英寸CMOS全景400万全彩细节400万全彩4寸全景枪球一体机 规格参数：

基础参数

传感器类型 【全景】1/2.8英寸 Progressive Scan CMOS ；【细节】1/2.8英寸 Progressive Scan CMOS

zui低照度 【全景】彩色：0.01 Lux @（F1.6，AGC ON），黑白：0.005 Lux @（F1.6，AGC ON），0 Lux with IR

【细节】彩色：0.01 Lux @（F1.7，AGC ON），黑白：0.005 Lux @（F1.7，AGC ON），0 Lux with IR

快门 1 s~1/30,000 s

慢快门 支持

聚焦模式 半自动/手动/自动

日夜转换模式 自动ICR彩转黑

日夜转换方式 白天、夜晚、自动、定时切换

背光补偿 支持

强光抑制 支持

3D降噪 支持

透雾 支持

区域曝光 支持

区域聚焦 支持

图像设置 饱和度，亮度，对比度，锐度

图像参数切换 支持

白平衡 自动白平衡,自动跟踪白平衡,钠灯,日光灯,室内,室外,手动白平衡,锁定白平衡

数字变倍 16倍

光学变倍 23倍

隐私遮蔽 zui多24块,支持多种颜色设置,四边形区域

信噪比 ＞52dB

通用功能 镜像、密码保护、水印技术、IP地址过滤

镜头

焦距 【全景】4mm；【细节】4.8 mm~110 mm，23倍光学变倍

光学变倍速度 【细节】大约3.3s

视场角 【全景】水平视场角：93.7°，垂直视场角：48.9°

【细节】水平视场角：55°~2.7°（广角~望远）

zui大光圈数 【全景】F1.6；【细节】F1.7

补光

红外照射距离 【全景】：红外30 m，白光30 m

【细节】：红外100 m，白光30 m

云台

水平范围 0°~325°

垂直范围 -15°-90°(自动翻转)

水平速度 水平键控速度：0.1°-80°/s,速度可设;水平预置点速度：80°/s

垂直速度 垂直键控速度：0.1°-80°/s,速度可设;垂直预置点速度：80°/s

比例变倍 支持

预置点个数 300个

巡航扫描 8条，每条可添加32个预置点

断电记忆 支持

守望功能 预置点/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描

3D 定位 支持

方位角信息显示 支持

预置点视频冻结 支持

定时任务 球机校验,预置点,花样扫描,巡航扫描,自动扫描,垂直扫描,随机扫描,帧扫描,全景扫描,球机重启,辅助输出,关闭

视频

zui大图像尺寸 【全景】2560 ×1440，【细节】2560 ×1440

码流类型 主码流、子码流、第三码流

主码流帧率分辨率 【全景】

50 Hz：25 fps（2560 × 1440，1920 × 1080，1280 × 720）

60 Hz：30 fps（2560 × 1440，1920 × 1080，1280 × 720）

【细节】

50 Hz：25 fps（2560 × 1440，1920 × 1080，1280 × 720）

60 Hz：30 fps（2560 × 1440，1920 × 1080，1280 × 720）

子码流帧率分辨率 【全景】

50 Hz：25 fps（640 × 480，352 × 288）

60 Hz：30 fps（640 × 480，352 × 240）

【细节】

50 Hz：25 fps（640 × 480，352 × 288）

60 Hz：30 fps（640 × 480，352 × 240）

第三码流帧率分辨率 【全景】

50 Hz：25 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 576，640 × 480，352 × 288）

60 Hz：30 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 480，640 × 480，352 × 240）

【细节】

50 Hz：25 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 576，640 × 480，352 × 288）

60 Hz：30 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 480，640 × 480，352 × 240）

视频压缩标准 H.265,H.264,MJPEG

视频压缩码率 32 kbps~16384 kbps

H.264 Baseline Profile,Main Profile,High Profile

H.265 Main Profile

Smart 264 支持

Smart 265 支持

SVC 支持

ROI 主码流支持1个ROI区域

音频

音频压缩标准 G.722.1,G.711ulaw,G.711alaw,MP2L2,G.726,AAC,PCM,MP3

音频压缩码率 MP2L2：32kbps，40kbps，48kbps，56kbps，64kbps，80kbps，96kbps，112kbps，128kbps，144kbps，160kbps AAC  ：16kbps，32kbps，64kbps MP3  ：8kbps，16kbps，32kbps，40kbps，48kbps，56kbps，64kbps，80kbps，96kbps，112kbps，128kbps，144kbps，160kbps

音频采样率 8 kHz/16 kHz

环境噪声过滤 支持

智能

普通事件 移动侦测,报警输入,报警输出,遮挡报警,异常

Smart事件 区域入侵侦测,越界侦测,进入区域侦测,离开区域侦测,音频异常侦测

Smart录像 断网续传，智能后检索

报警联动 预置点,巡航扫描,花样扫描,SD卡录像,报警输出,邮件,上传中心,上传FTP,NAS录像

网络

网络存储 NAS (NFS, SMB/ CIFS)

支持协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,UDP,IGMP,ICMP,DHCP,Bonjour

接口协议 软件集成的开放式API,ISAPI,海康SDK,第三方管理平台接入,GB/T28181协议,支持萤石接入,ISUP,开放型网络视频接口

zui大取流路数 6路

用户管理 zui多32个用户，分3级：管理员、操作员和普通用户

安全管理 授权的用户名和密码,以及MAC地址绑定,HTTPS加密,IEEE 802.1x网络访问控制,IP地址过滤

客户端 支持iVMS-4200客户端

浏览器 IE11，Chrome80+，Firefox80+，Safari13+，Edge89+

接口

内置麦克风 支持

网络接口 RJ45网口,自适应10M/100M网络数据

SD卡扩展 内置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（zui大支持512GB）

报警 1路报警输入，1路报警输出

音频 1路音频输入，音频峰值：2-2.4 V[p-p]，输入阻抗：1 kΩ±10% 1路音频输出，线性电平，阻抗：600 Ω

一般规范

使用环境说明 1、请勿将设备使用在振动或冲击环境下，如车载、动车、船舶、港口塔吊、大型采矿机械上的等

2、请勿将设备使用在强腐蚀、强酸、高盐碱地区，如海上岛屿、海上平台、海上船舶、化工、熏蒸、海边（5公里以内）等特殊腐蚀环境

3、请勿将设备应用在强电磁干扰环境，如广播塔天线主发射方向、变电站合闸区、电网输电线近区、轨道受电弓、雷达、医用核磁共振、4G/5G/FM基站天线附近等强电磁干扰高频辐射环境

4、请勿将设备使用在极热、极冷、多尘或者长时间高湿度等环境下，参考工作温湿度要求

电源 DC12 V，PoE

zui大功耗：18 W

工作温湿度 -30℃-65℃；湿度小于90%

恢复出厂设置 支持

除雾 加热玻璃除雾

材质 ADC12，PC，PC+10%玻璃纤维

尺寸 179.5×?166.3 × 303.4 mm

重量 2.5 kg

认证

防护 IP66；抗干扰能力强，适用于严酷的电磁环境

订货型号

DS-2SE4C144DZ-DE(23xF1)

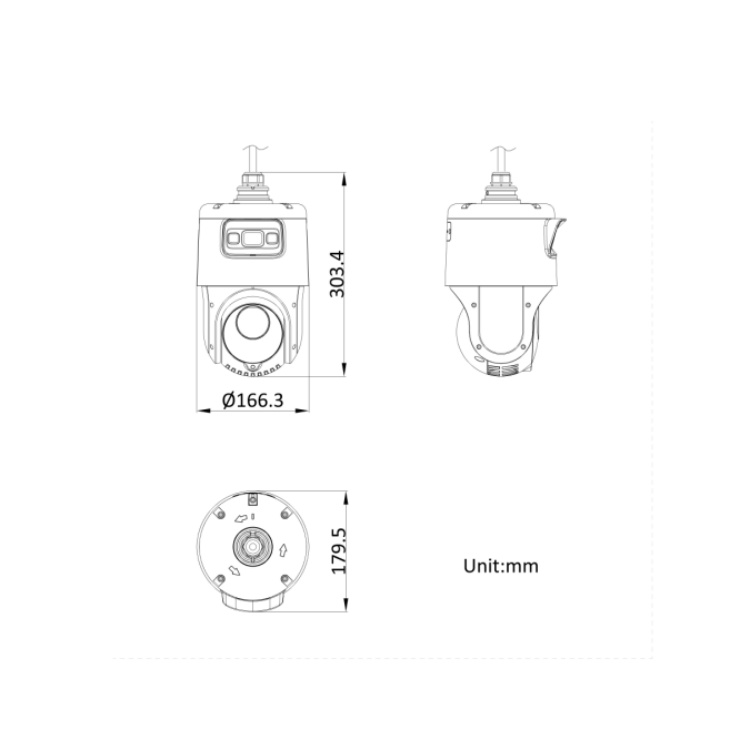

DS-2SE4C144DZ-DE(23xF1) 海康威视E系列1/2.8英寸CMOS全景400万全彩细节400万全彩4寸全景枪球一体机 外形尺寸：

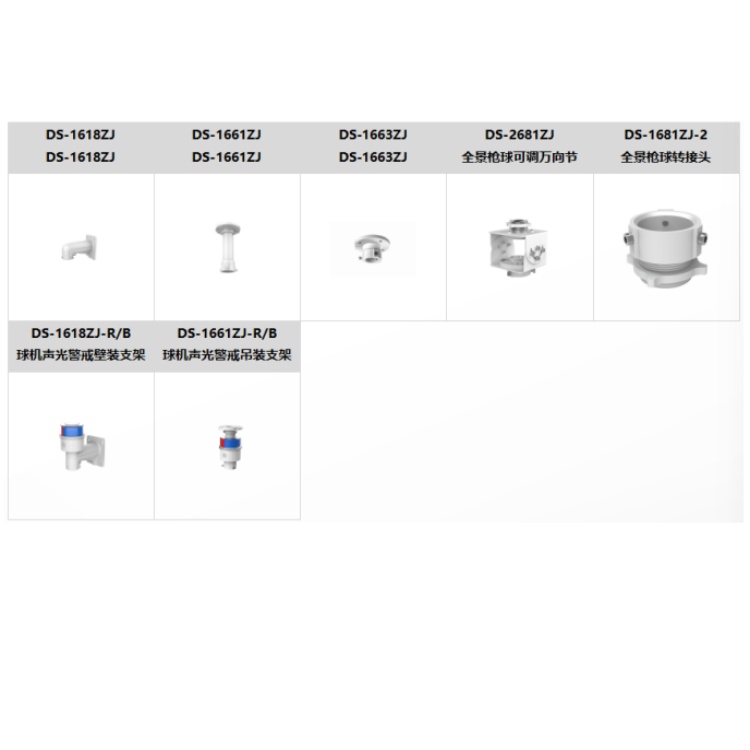

DS-2SE4C144DZ-DE(23xF1) 海康威视E系列1/2.8英寸CMOS全景400万全彩细节400万全彩4寸全景枪球一体机 配件：

推荐购买

DS-1618ZJ

DS-1618ZJ DS-1661ZJ

DS-1661ZJ DS-1663ZJ

DS-1663ZJ DS-2681ZJ

全景枪球可调万向节 DS-1681ZJ-2

全景枪球转接头

DS-1618ZJ-R/B

球机声光警戒壁装支架 DS-1661ZJ-R/B

球机声光警戒吊装支架
