HM-TD6338-75C4/T2/GLT

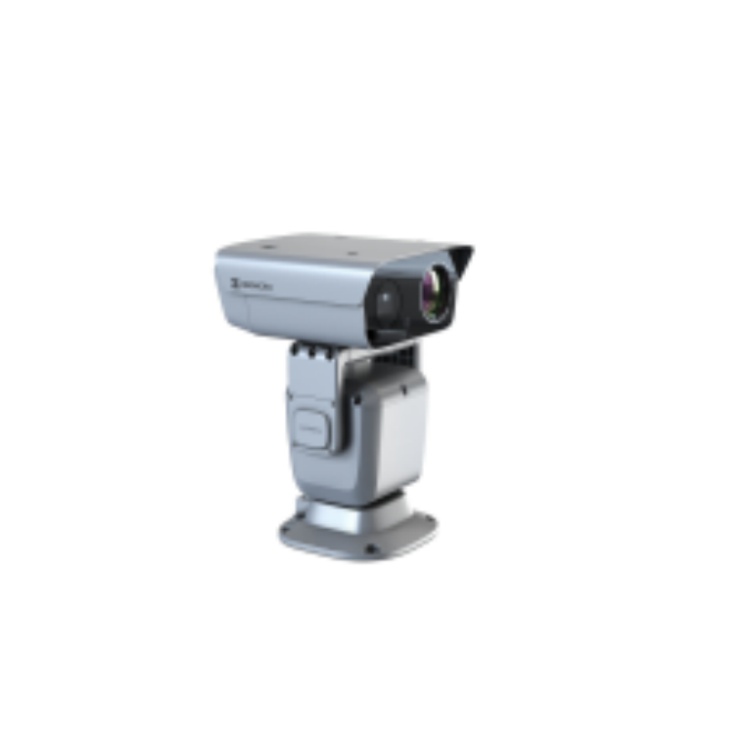

海康微影智能火点检测4G双光谱低功耗云台网络摄像机

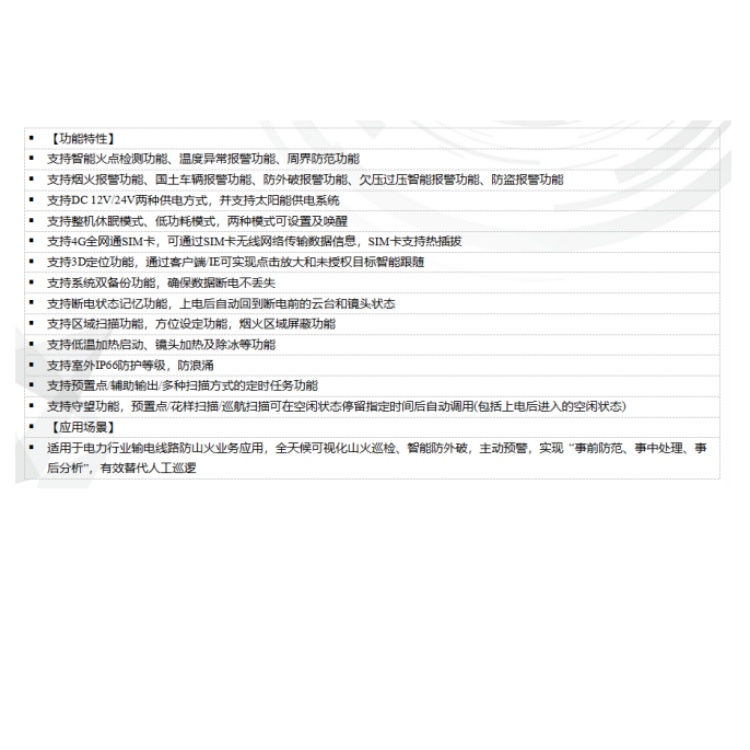

HM-TD6338-75C4/T2/GLT 海康微影智能火点检测4G双光谱低功耗云台网络摄像机【功能特性】

支持智能火点检测功能、温度异常报警功能、周界防范功能

支持烟火报警功能、国土车辆报警功能、防外破报警功能、欠压过压智能报警功能、防盗报警功能

支持DC 12V/24V两种供电方式，并支持太阳能供电系统

支持整机休眠模式、低功耗模式，两种模式可设置及唤醒

支持4G全网通SIM卡，可通过SIM卡无线网络传输数据信息，SIM卡支持热插拔

支持3D定位功能，通过客户端/IE可实现点击放大和未授权目标智能跟随

支持系统双备份功能，确保数据断电不丢失

支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态

支持区域扫描功能，方位设定功能，烟火区域屏蔽功能

支持低温加热启动、镜头加热及除冰等功能

支持室外IP66防护等级，防浪涌

支持预置点/辅助输出/多种扫描方式的定时任务功能

支持守望功能，预置点/花样扫描/巡航扫描可在空闲状态停留指的定时间后自动调用(包括上电后进入的空闲状态)

【应用场景】

适用于电力行业输电线路防山火业务应用，全天候可视化山火巡检、智能防外破，主动预警，实现 “事前防范、事中处理、事后分析”，有效替代人工巡逻。

HM-TD6338-75C4/T2/GLT 海康微影智能火点检测4G双光谱低功耗云台网络摄像机 规格参数：

热成像

热成像传感器类型 氧化钒非制冷型探测器

热成像分辨率 384 × 288

热成像像元尺寸 12 μm

热成像响应波段 8~14 μm

噪声等效温差NETD ＜25 mk(@25 °C,F#=1.0)

热成像参照物大小 人: 1.8 m x 0.5 m,车辆: 1.4 m x 4.0 m,火源: 2 m × 2 m

热成像焦距 75 mm

空间分辨率MRAD 0.16

热成像zui大光圈值 F1.0

热成像通光口径 75 mm

热成像防抖功能 陀螺仪电子防抖

热成像近摄距 75 m

热成像视场角 3.5°（H）*2.6°（V）

伪彩 黑热/白热/铁红/彩虹等多种伪彩（总计15种模式）

热成像数字变倍 ×2，×4，×8

探测距离（人/车辆/船只） 3125m/9583m/32083m

识别距离（人/车辆/船只） 781m/2396m/8021m

辨认距离（人/车辆/船只） 391m/1198m/4010m

人员zui远报警距离（以1.8米*0.5米为准） 1125m

火点zui远报警距离（以2米*2米为准） 6000m

车辆zui远报警距离（以4米*1.4米为准） 2250m

船只zui远报警距离（以10米*5米为准） 2250m

可见光

可见光像元尺寸 2um

可见光光圈值 F1.3-4.6

可见光通光口径 wide：5.1mm；tele：52.5mm

可见光防抖功能 电子防抖

可见光传感器类型 采用1/1.8英寸CMOS

可见光分辨率 2688 x 1520，400万

可见光焦距 6-336 mm

zui低照度 0.002 Lux/F1.5(彩色),0.0002 Lux/F1.5(黑白) ,0 Lux with IR

区域增强 ROI感兴趣区域增强

可见光视场角 55.2°(H)*31.84°(V)~1.84°(H)*1.04°V)

可见光数字变倍 ×2，×4，×8，×16

可见光透雾功能 支持光学透雾和算法透雾

烟雾zui远报警距离（以5米*5米为准） 6000m

云台功能

水平范围 0~360°连续旋转

水平速度 0~40°/s

垂直范围 -85°~85°

垂直速度 0~20°/s

预置点个数 300个

巡航扫描 8条，每条可添加256个预置点

扫描模式 预置点/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描

zui小定位精度 重复：±0.05°

绝对：±0.2°

系统功能

安全策略 支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤

过欠压报警 高压＞30V或者低压＜9V

视音频

zui大预览路数 20路

视频压缩标准 H.264/H.265/MJPEG；H.264编码支持 BaseLine/Main/High ,Smart264/Smart265

音频压缩标准 G .711u/G.711a/G.722.1/MP2L2/G726/PCM

接口

报警输入 7个

报警输出 2个

音频输入 1个

音频输出 1个

RS485控制接口 2路，支持PELCO-P和PELCO-D(可添加)协议

网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour

应用编程接口 支持软件集成的开放式API，支持标准协议(支持开放网络协议、PSIA、CGI)、支持SDK和第三方管理平台接入

本地存储 内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（zui大支持512 G），可支持手动录像/报警录像

SIM卡口 25mm×15mm

系统参数

无线传输 有线传输基础上，支持4G无线传输及向下兼容

无线热插拔 SIM卡支持热插拔

无线制式 LTE-TDD/ LTE-FDD/TD-SCDMA/WCDMA

无线频段 LTE-TDD Quad-band Band 38/39/40/41

LTE-FDD Quintuple-band Band 1/3/5/7/8

TD-SCDMA Dual-band Band 34/39

UMTS Double-band Band 1/8

EVDO Single-band BC0

CDMA1x Single-band BC0

GSM Quad-band Band 2/3/5/8

抗风等级 12级（zui大33 m/s）

外壳材质 高强度铝合金

电源适配器 116.3mm(L)*52.4mm(W)*31.3mm(H)

太阳能配置 不同模式下，需要太阳能供电量要求：

1、休眠模式：5AH/天；

2、半运行模式（只可见光通道休眠）：27AH/天

3、半运行模式（只热成像通道休眠）：28AH/天

4、全运行模式（开启双光预览+云台转动）：34AH/天

用户管理 支持三级用户权限管理，管理员、操作员、普通用户

电源输入 DC12V ±20%&DC24V ±20%

功率 一、具备休眠模式、低功耗模式、全运行模式，三种模式可设置及唤醒

二、低功耗设计:

1、休眠模式：0.3W

2、半运行模式（只可见光通道休眠）：13.6W

3、半运行模式（只热成像通道休眠）：14.11W

4、全运行模式（开启双光预览+云台转动）：16.83W

工作温度和湿度 -40 ℃~70 ℃，＜95% RH

防护等级 IP66，TVS 6000V 防浪涌符合GB/T17626.5 四级标准

尺寸 498mm(H)*304.4mm(W)*335.2mm(L)

重量 ≤19kg

订货型号

HM-TD6338-75C4/T2/GLT

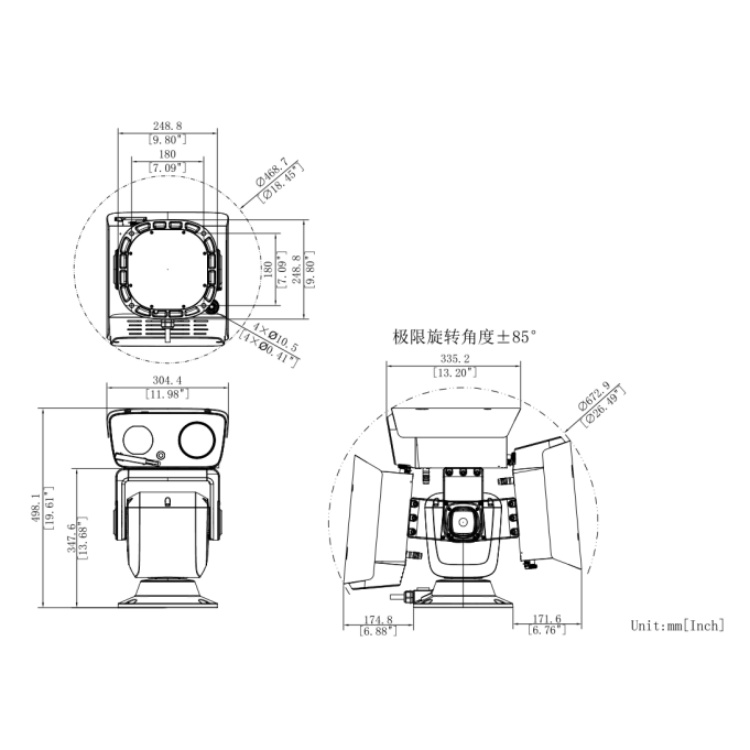

HM-TD6338-75C4/T2/GLT 海康微影智能火点检测4G双光谱低功耗云台网络摄像机 外形尺寸：
