DS-1T01

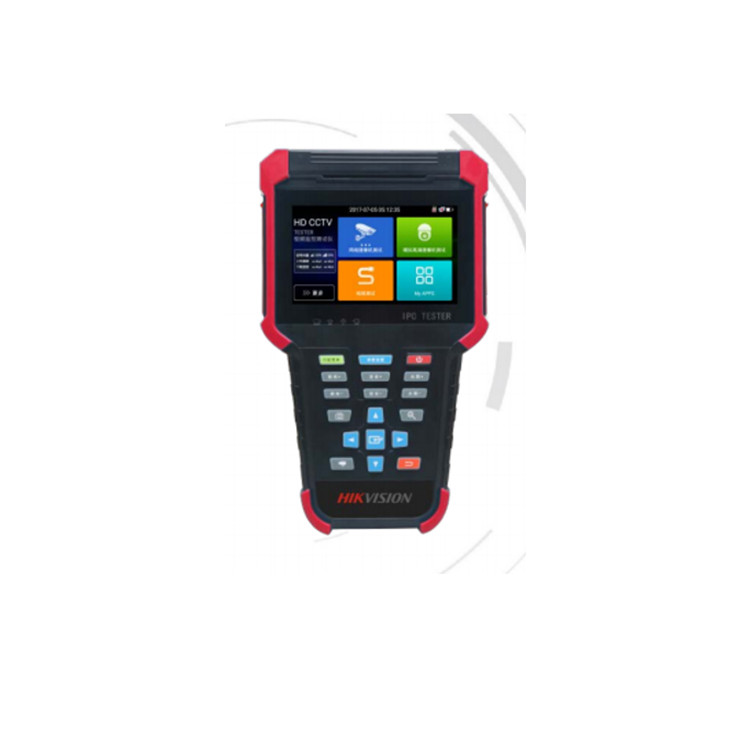

海康威视4英寸电容触摸屏工程宝

DS-1T01是我公司专门针对新一代H.265、4K高清网络摄机安装和维护而研发的测试工具。支持H.265/H.264编码摄像机接入，主码流测试图像分辨率高达4K。配备4英 寸800x480高清分辨率电容式触摸屏，使用全新系统，测试画面更加清晰流畅。支持网线测试、网线TDR质量测试等功能。

DS-1T01 海康威视4英寸电容触摸屏工程宝 功能特性：

4英寸800x480分辨率全视角电容触摸屏，配合全新界面，更清晰更新流畅。

支持H.265、4K 主码流测试，zui高可测试 1200W。 ? 支持极速 ONVIF 模式、自定义修改通道名称、生成测试报告、音频测试等功能。

支持10/100/1000M 自适应双千兆网口，支持网络状态检测及流量显示。

支持海康 IPC 批量激活、批量修改 IP、自定义修改通道名称。

双网口支持网线 TDR 和网线质量测试。

支持PoE 供电输出及功率显示。

支持DC12V 3A 供电输出。 ? 支持全新背光灯按键，黑暗中也可方便操作。

增加左右端口防水防尘胶套、上端口保护盖，增强接口保护。 ? 支持一键截图功能。 ? 支持 PPPOE 拨号测试。

DS-1T01 海康威视4英寸电容触摸屏工程宝 技术参数：

型号 DS-1T01

显示屏 4 英寸，IPS 高清视网膜电容式触摸屏，800x480 分辨率

网络端口 10/100M/1000M 自适应，RJ45 接口，支持双千兆

WIFI 内置无线 WIFI，速率 150M，用于接收无线网络摄像机图像等。

H.265 主码流测试 全新硬件解码，支持 H.265 主码流播放摄像机图像，zui高分辨率 4K。

IP 摄像机测试 ONVIF（带 PTZ 云台控制），支持海康 DS-2CD864-E13 等多个品牌摄像机

IP 探索 支持全网段寻找摄像机 IP 地址

极速 ONVIF 自动登录播放图像,一键激活海康摄像机和修改 IP 等参数。

海康测试工具 海康摄像机批量激活，批量修改 IP，自定义修改通道名称，H.264 和 H.265 快捷切换

等参数。

视频信号测试 1 路 Video IN BNC 输入，1 路 Video OUT BNC 输出，支持 PAL/NTSC 制式

视频图像放大 支持模拟视频图像放大，支持网络摄像机图像放大和移动。

视频拍照、录

像、相片浏览、

录像回放

对测试画面进行截图、录像，支持中文命名保存、相片浏览、录像回放操作。

网线 TDR 测试 测试网线线对状态、长度、衰减、质量、反射率、阻抗、时延偏离等参数；

PoE 电源输出 支持 48V PoE 电源输出，zui大功率 25.5W。

DC 12V 电源输出 支持 DC12V 输出，zui大电流约 3A，为摄像机提供临时工作电源

屏幕投影 支持手机或 PC 端投影，实时接收工程宝屏幕画面。

一屏双显 在测试网络摄像机时，可以同时测试模拟摄像机，不需切换就可以快速测试 CVBS 模拟

摄像机。

快捷菜单 支持下拉快捷菜单，集成 PoE 电源开关、仪表 IP 设置、彩条输出小窗口、LAN 口流量

监控等功能的快捷按钮。

音频测试 支持一路音频信号输入，测试声音是否正常，支持网络摄像机音频测试，可录音保

存。

云台控制测试 可支持 RS485 总线，速率 600-115200bps。支持 Pelco-D/P、Samsung、Panasonic、

Lilin、Yaan 等三十多种协议

彩色图像发生器 通过视频 OUT 端口，发送 PAL/NTSC 多制式彩色图型条视频测试信号、蓝色、黑色。

UTP 网线测试 支持测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号。

协议代码捕捉 内置串口工具，可接收显示控制设备发出的 RS485 协议代码数据，也可发送十六进代

码。

网络测试功能 IP 地址扫描、链路扫描、PING 包测试。快速查找与仪表连接的 IP 摄像机或其他设备

的 IP 地址。

PoE/PSE 电压测试 支持显示供电电压及线路连接情况。

电 源

外接电源 DC 12V（1A）

电池供电 内置 7.4V 聚合物锂电池，容量 4000mAh

充 电 充电时长 4-5 小时,一次充电完成可正常使用 12 小时

系统参数

操作设置 电容触摸屏，可选中文、英文 OSD 菜单

自动待机 5-30 分钟可以设置，支持功能关闭

工作环境及规格

工作温度 -10℃~+50℃

工作湿度 30%~90%

外形尺寸 204mm x 123mm x 38mm

重 量 0.6kg

DS-1T01 海康威视4英寸电容触摸屏工程宝 物理接口：

订货型号

DS-1T01

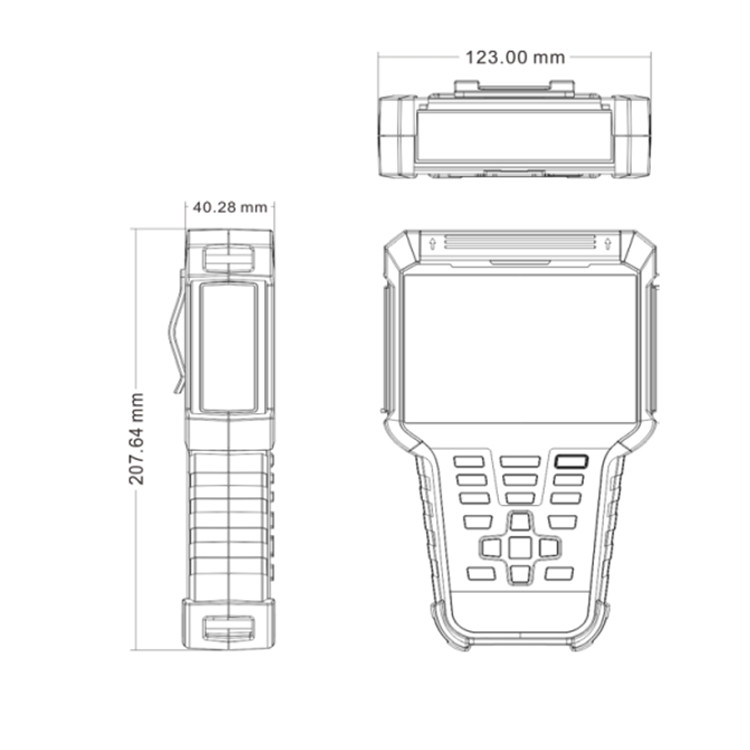

DS-1T01 海康威视4英寸电容触摸屏工程宝 外形尺寸：

DS-1T01 海康威视4英寸电容触摸屏工程宝 典型应用：
