DS-K3B501S

海康威视智能安全拍打式人员通道 智能安全摆闸

DS-K3B501S智能安全拍打式通道，采用12对红外检测传感器，具有高稳定性，支持人脸组件、各类IC/ID读卡器、二维码阅读器、指纹、身份的证阅读器等外设接入，广泛应用于学校、工厂、住宅小区等出入口控制。

订货型号

DS-K3B501S-L、DS-K3B501S-M、DS-K3B501S-R

遥控器：314604212 DS-K7R01-868(国内标配)

DS-K3B501S-L 海康威视智能安全拍打式人员通道 智能安全摆闸 DS-K3B501S-M DS-K3B501S-R 产品特性：

综合性能

设备采用直流无刷伺服电机，通过海康自研算法有效保障设备稳定可靠运行，zui少支持600万次无故障通行；

设备可联网运行，支持远程控制管理功能，也可单机离线运行；

设备支持人数统计功能，可针对进出方向分别进行统计；

设备集成语音模块，可根据用户需求自定义语音播报内容；

设备集成门禁主控板，可扩展人脸识别组件、读卡器、二维码、指纹（二维码与指纹二选一）等多种认证方式；

通行控制

经授权人员才能通过，未经授权人员无法通行；

设备具有自动复位功能，开门后在规定的时间内未通行，系统将自动取消用户的本次通行的权限，可设定通行时间；

设备支持进出方向通行状态（受控、自由通行、禁止通行）的灵活配置；

设备支持记忆模式，可实现连续快速通行；

设备支持跨主机反潜回功能，有效防止未授权人员尾随进入；

设备支持进出方向通行状态（受控、自由通行、禁止通行）的灵活配置；

设备支持分时间段（zui多支持8个时间段）常开、常闭模式灵活选择；

设备集成了无线接收器，搭配遥控器（需要另配）使用可实现遥控开门（遥控器支持一对多：一个遥控器同时控制zui多6个通道，空旷条件下遥控距离可达30m）；

安全设计

整机防泡水高度为150mm

设备具有消防联动接口，当消防信号触发时，门翼自动打开，快速引导人员疏散；

设备标配超级电容，断电时门翼处于打开状态，人员可自由通行，防止恐慌；

设备采用12对红外检测传感器，采用防尾随跟踪控制技术，授权人员才能通过，未经授权人员尾随闯入时会发出声光报警；并能在睛天、雨天等复杂环境下稳定运行，不产生误报。

设备具备防夹功能，在门翼复位的过程中遇阻时电机自动停止工作,防止人员受伤；

设备具备防冲撞功能，在没有接收到开门信号时，门翼自动锁死（冲击力超过120N?m时门翼会被打开），延长机芯使用寿命；

体验设计

造型简洁、美观、大方，结构稳固、耐用，颠的覆低端闸机的臃肿印象；

设备采用LED指示通行方向，显示通行状态，指示灯亮度可自定义调节；

安装维护

设备具备自检测、自诊断、自动报警及声光报警功能，含非法闯入报警，反向闯入报警，尾随报警，翻越报警；

自带漏电保护器，整机相关电气模块工作电压均不超过24V。

技术参数

DS-K3B501S-L 海康威视智能安全拍打式人员通道 智能安全摆闸 DS-K3B501S-M DS-K3B501S-R 详细技术参数：

型号 DS-K3B501S

供电方式 AC 100-240V/50-60HZ

物理接口 TCP/IP,I/O,RS232,RS485

红外对数 12对

使用环境 室外；室内

工作温度 -20℃-+70℃

工作湿度 10%至95%（不凝聚成水滴）

通行速率 20-60人/分钟

实际通行速率受人员情况和通行模式影响

箱体材质 SUS304拉丝不锈钢；壁厚1.2mm±0.12mm

门翼材质 不锈钢管(φ25mm)；亚克力(8mm)

通道宽度 550-1100mm

（通道宽度已包含门翼间隙，除1.1m通道宽度对应的门翼间隙是90mm，其余规格均为50mm）

外观尺寸 1500*960*200mm

适配底座 固定式底座：DS-K3B601-BASEX-S、DS-K3B601-BASEX-M

滑动式底座：DS-K3B601-BASEX-S/W、DS-K3B601-BASEX-M/W

其中X为通道宽度仅支持：650、750、900、1100mm

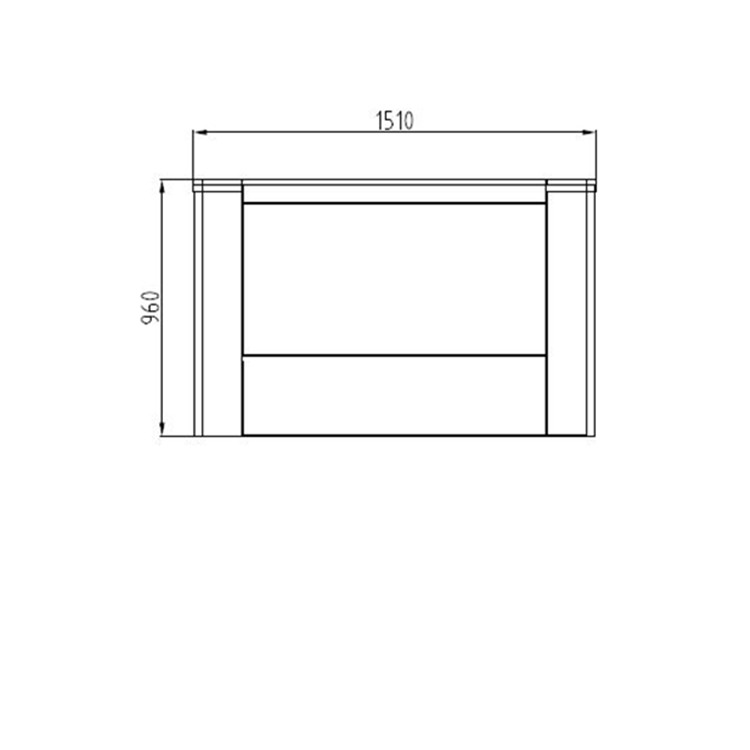

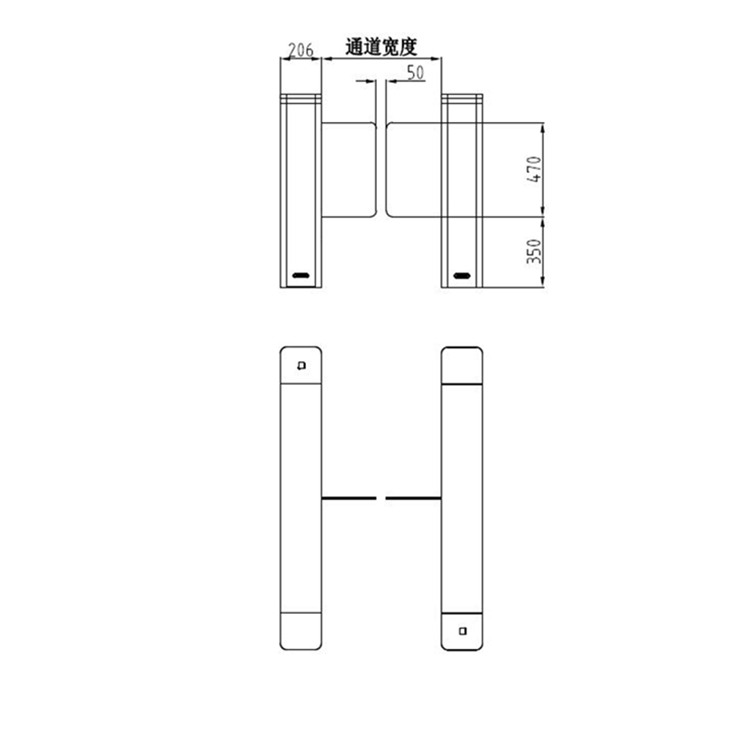

DS-K3B501S-L 海康威视智能安全拍打式人员通道 智能安全摆闸 DS-K3B501S-M DS-K3B501S-R 外形尺寸：

?

注意事项

人行通道产品的主要成分之一是不锈钢，不锈钢具有良好的不锈性（抵抗大气氧化的能力）和耐蚀性（在含酸、碱、盐的介质中耐腐蚀的能力），但其抗腐蚀能力会随其自身化学成分、使用环境等因素而改变。为了保持不锈钢的美观，延长使用寿命，需要对其定期进行保养维护。

维护注意事项如下：

1. 不同使用环境下需要选用不同规格的不锈钢，一般环境下可以选用304不锈钢，海边、化工厂等环境下建议选用316不锈钢。

2. 保持产品表面清洁和干燥。

3. 当产品表面出现污物时，可以用无纺布和酒精进行清洁。

4. 当产品表面出现锈斑时，可以使用百洁布（切记不可用钢丝清洁球）在锈斑处顺着纹路来回擦拭直至清除，然后用无纺布和不锈钢保养剂整体擦拭一遍。

5. 需要定期用无纺布和不锈钢保养剂对闸机整体擦拭进行保养维护。一般情况下建议一个月一次；若环境比较恶劣（如海边、化工厂等）建议一周一次。
