MV-GE1004 海康威视4通道GigE采集卡 支持 GigEVision 协议,4 个千兆网口,zui多接入4台相机 支持 GigE Vision 协议,单个网口zui高速率可到 1Gbps 支持 PoE,单通道zui高可提供 15W 总线指示灯和通道指示灯实时反馈采集卡状态 丰富的 I/O 接口,集成多路输入输出 提供 SDK,便于二次开发 遵循 GenlCam 标准 MV-GE1004


MV-GE1004

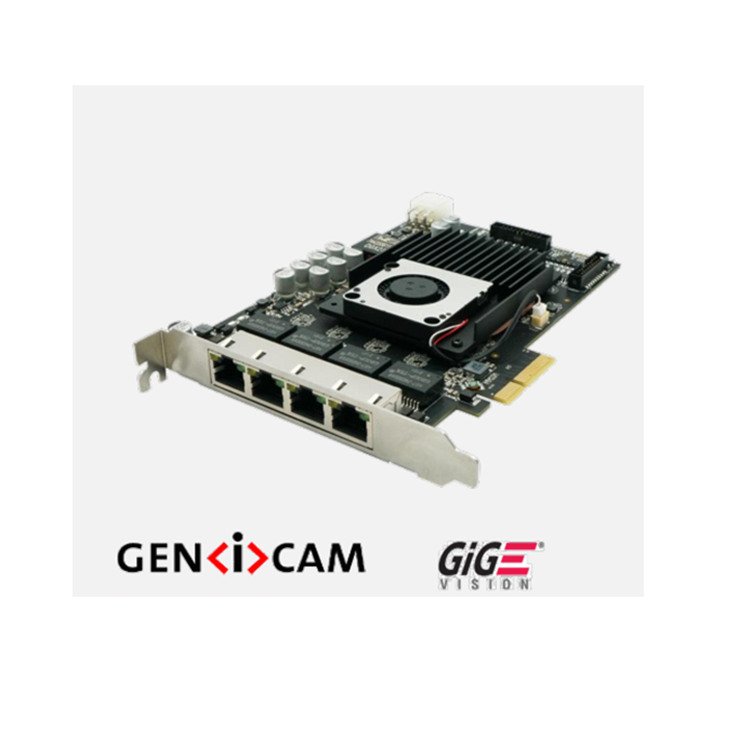

海康威视4通道工业相机GigE采集卡


MV-GE1004 型号 GigE 采集卡支持 GigEVision 协议,4 个千兆网口,zui多接入 4台相机。具备板载缓存,可在卡端进行图像处理,大幅度减轻 CPU 的负载。支持对海康相机 HB 图像进行无损解压,可实现更高传输帧率的无损图像传输。


MV-GE1004 海康威视4通道工业相机GigE采集卡 功能特性:

支持 GigE Vision 协议,单个网口zui高速率可到 1Gbps

支持 PoE,单通道zui高可提供 15W

总线指示灯和通道指示灯实时反馈采集卡状态

丰富的 I/O 接口,集成多路输入输出

提供 SDK,便于二次开发

遵循 GenlCam 标准

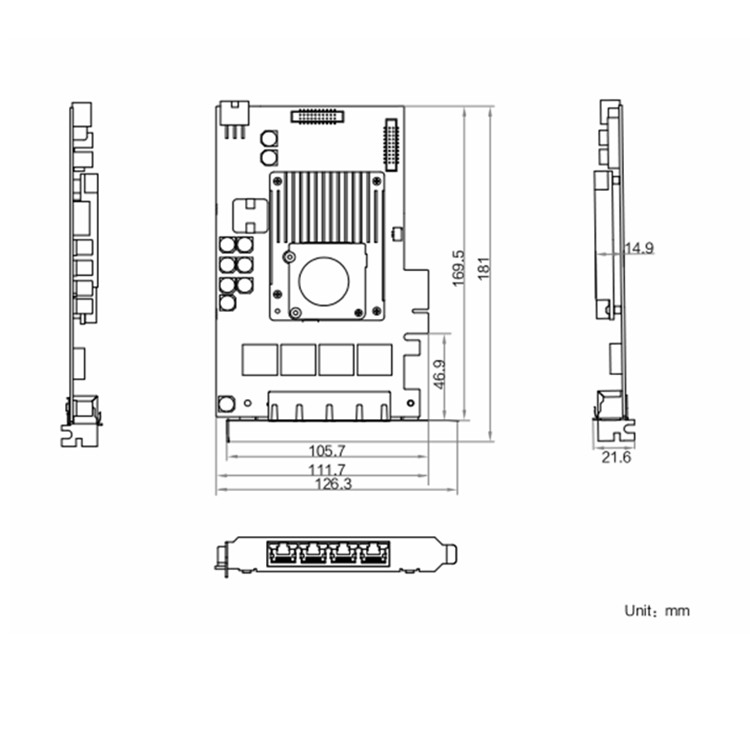

MV-GE1004 海康威视4通道工业相机GigE采集卡 外形尺寸 :


MV-GE1004 海康威视4通道工业相机GigE采集卡 技术参数:

型号

参数

MV-GE1004

4 通道 GigE 采集卡

内存

板载内存 1 GB DDR3-RAM

主机接口

总线接口 PCI-E gen2 × 4

总线接口性能 1720 MB/s(峰值传输带宽),1600 MB/s(持续传送带宽)

总线指示灯 1 个

相机接口

标准 GigE Vision

接头 4 × RJ45

功率输出 PoE,单通道zui高可提供 15 W

支持相机类型 千兆网口工业相机

支持相机数量 zui多 4 个

相机接口速率 1 Gbps

流通道 4 个

通道指示灯 4 对

处理功能

像素格式 Mono 8/10/10p/12/12p

Bayer 8/10/10p/12/12p

YUV422Packed,YUV422_YUYV_Packed

RGB 8,BGR 8

Jumbo 巨帧 9 KB

通用 I/O

I/O 类型 提供 24 路 I/O 接口,4 路光电隔离输入(4.5 ~ 28V)、4 路光电隔离输出(4.5

~ 28V)、4 路 422 输入和 4 路 422 输出、4 路 TTL 输入和 4 路 TTL 输出

连接器 排母

电气特性

典型功耗 10 W(不含 PoE)

结构

外形尺寸 181 mm × 21.6 mm × 126.3 mm

温度 工作温度 0 ~ 60℃,储藏温度-20 ~ 70℃

湿度 10% ~ 95%RH 无冷凝

一般规范

软件 MVFG

操作系统 Windows 7/10 64bits

认证 WEEE,RoHS,REACH
